双频GNSS模组

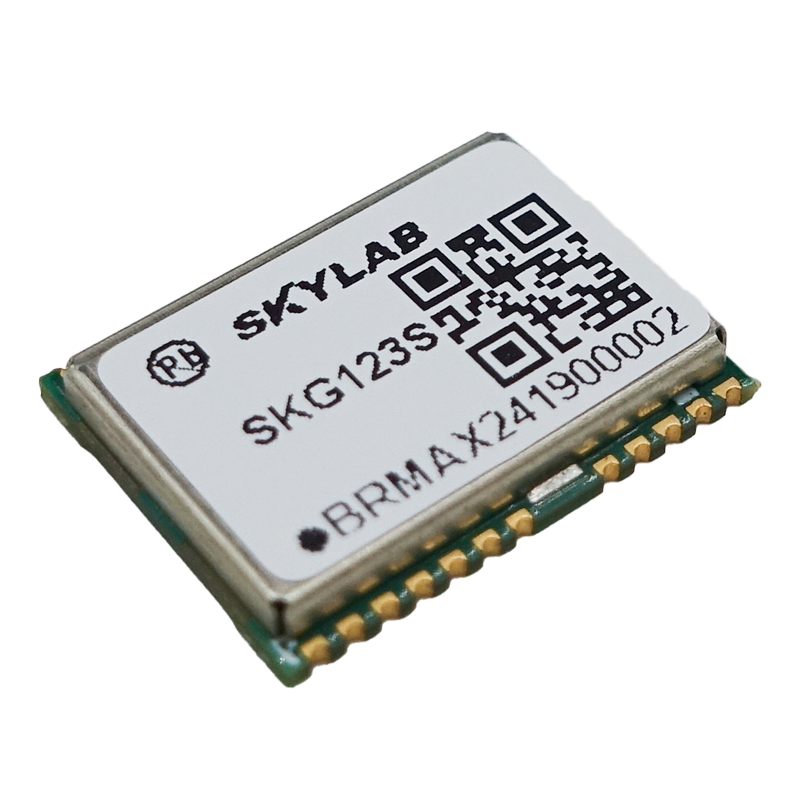

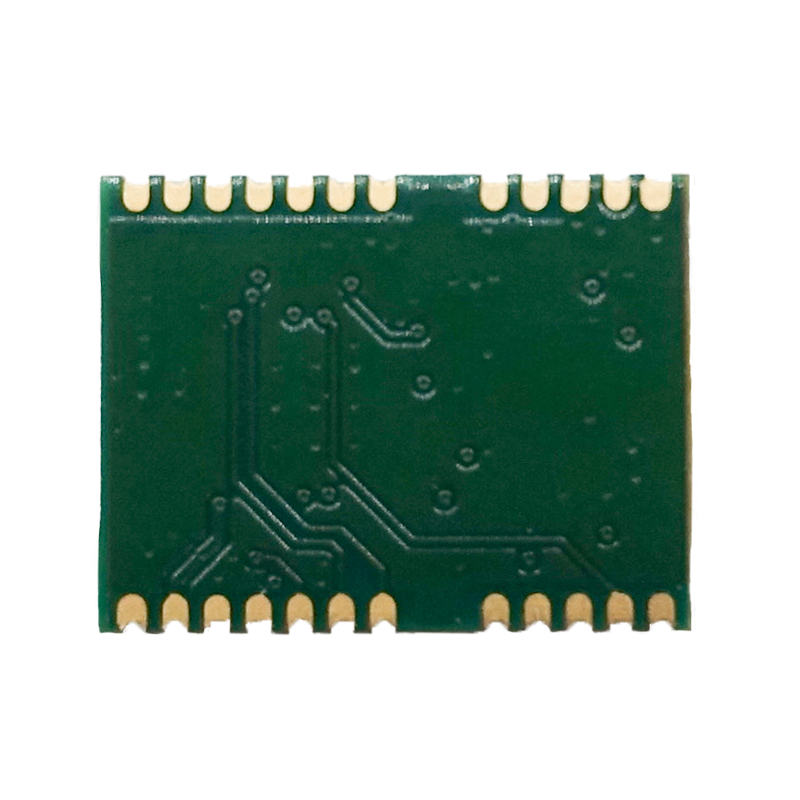

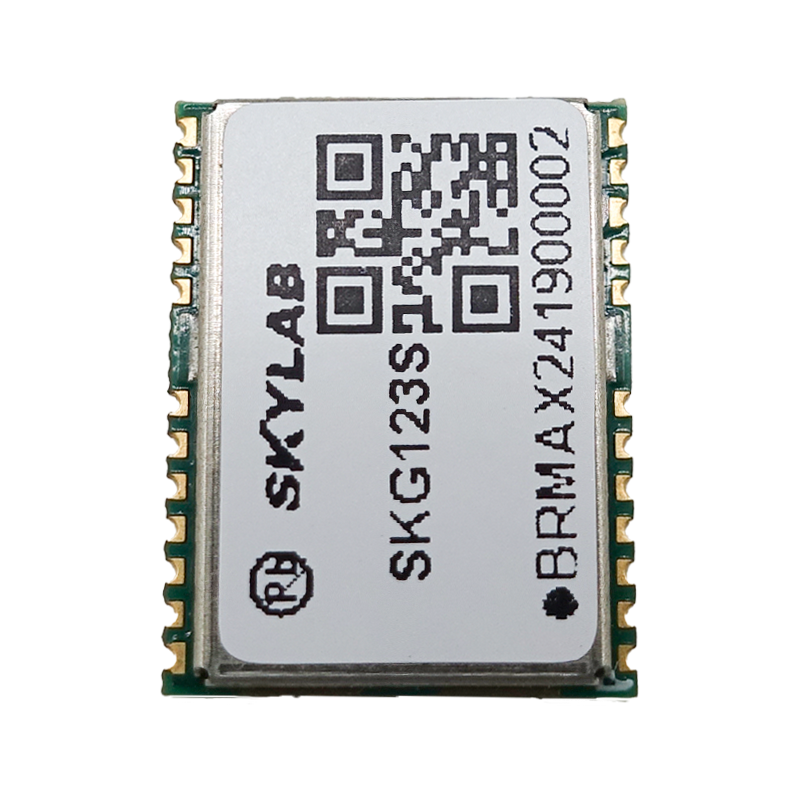

SKG123S-SPI接口多系统双频导航定位模块

GPS模块SKG123S，SPI 接口有 SPIS_CS、SPIS_CLK、SPIS_MISO、SPIS_MOSI 4 线引脚，作为 NEMA 数据输出口。秒脉冲(PPS)：SKG123S 提供非常精准的时间脉冲 PPS 信号，PPS 信号可为外部系统提供授时功能，脉冲宽度可调，精度 15ns 每 24h，默认情况下每秒输出一个脉冲。

优势：数据更新率：1Hz~10Hz，默认 1Hz；导航数据格式：NMEA 0183 V4.1 版

尺寸：16.4*12.2*2.4

模块介绍

　　SKG123S 是一款 SPI 接口的高性能、多系统双频导航定位模块，模块能同时支持 GPS、北斗、GLONASS、Galileo、QZSS 的卫星接收模块，L1+L5 双频的定位使定位更快，精度更高，产品性能更可靠。

　　该模组以其卓越性能，可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案，能满足专业定位的严格要求与个人消费需要。

　　外形尺寸紧凑，兼容市场上国际主流导航定位模块，采用 SMD 焊盘，支持标准取放及回流焊接。

模块应用

　　◆ 汽车导航

　　◆ 个人导航设备

　　◆ 汽车保全系统

　　◆ 车辆监控

　　◆ IRNSS 应用

模块参数

参数	描述	性能指标
电压		3.0~4.3V
射频输入	L1	1602 MHz	GLONASS L1OF
		1575.42 MHz	GPS L1CA
			QZSS L1CA
			SBAS L1
			QZSS L1 SAIF
			Galileo E1
			(E1B+E1C)
			BeiDou B1l
	L5	1176.45 MHz	GPS L5
			QZSS L5
			Galileo E5a
			BeiDou B2a
	驻波比	≤1.5
	输入阻抗	50Ω±10%
	天线增益	0～32dB
物理尺寸		16.412.22.4（单位：mm）
数据接口		SPI 通讯接口，UART0 仅作为固件升级口。
天线检测		可支持天线馈电，需外置天线检测电路
