首页 - 产品中心 - 卫星导航模组 - 天线一体化模组 - GNSS定位模块 SKM80F

0

/

0

天线一体化模组

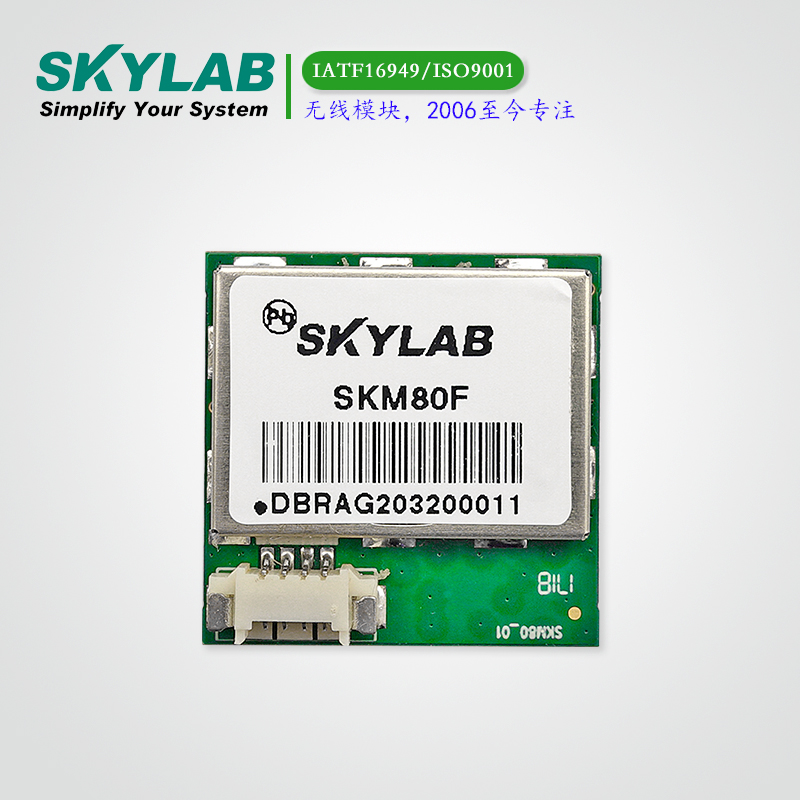

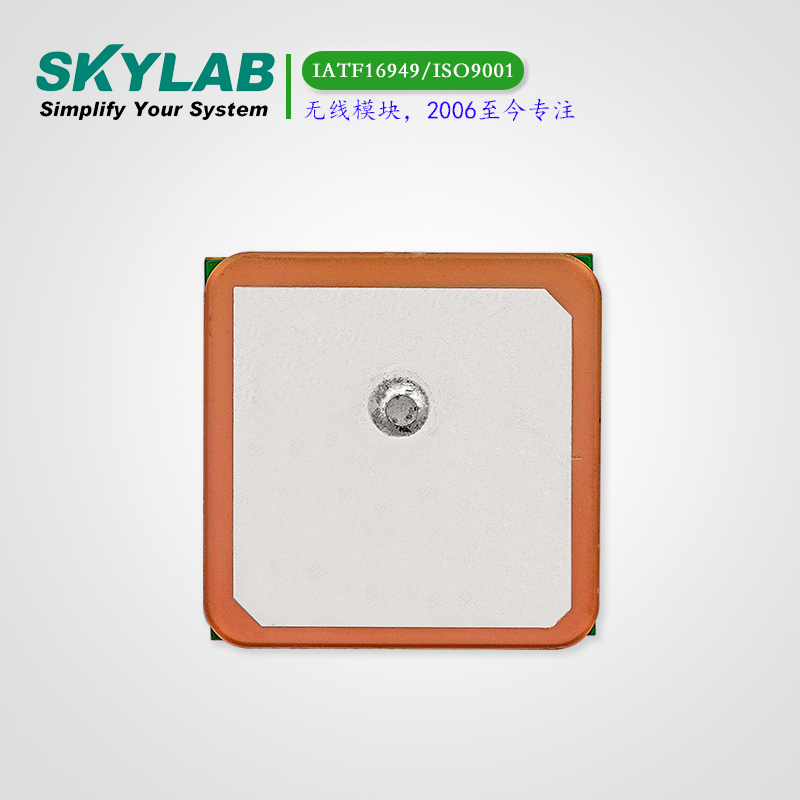

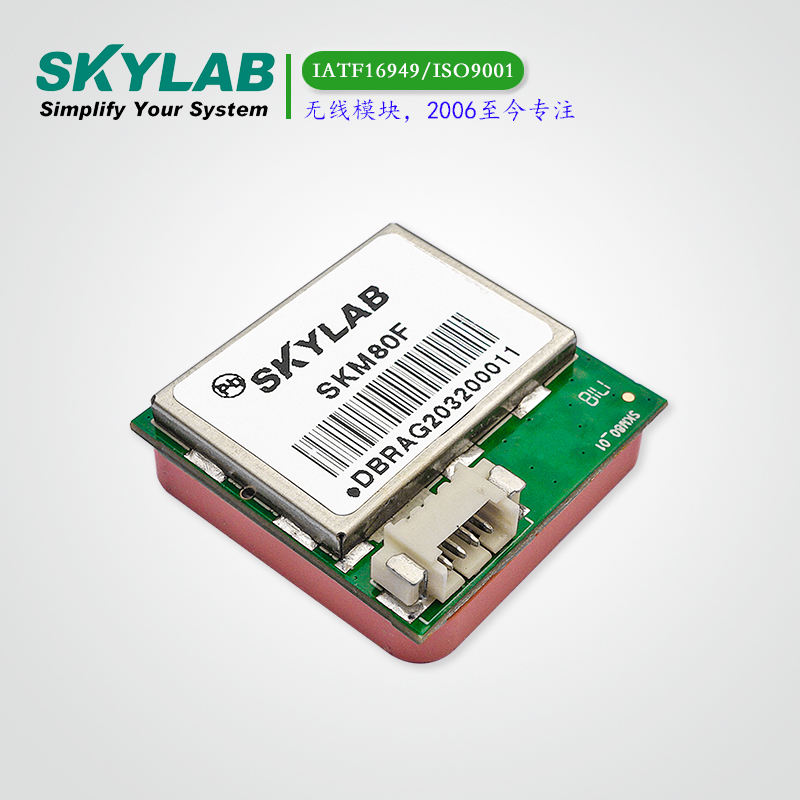

GNSS定位模块 SKM80F

GPS/GPS+BDS/GLONASS,小尺寸

优势：GPS/GPS+BDS/GLONASS,小尺寸

尺寸：25*25*8.2(mm)

模块介绍

SKM80F是一个完整的GNSS定位模块，具有超高灵敏度，超低功耗和小尺寸的特点。SKM80F的天线接收来自卫星的定位信息，通过nmea协议或串行接口自定义协议完整的将位置、速度和时间信息等串行数据完整的记录。

基于MT3331单芯片结构的高性能特性，-165dBm高跟踪灵敏度，使其在城市峡谷，树荫，高架桥这样恶劣的环境下也能定位！

25*25（mm）小尺寸高集成的封装特性使该模块易于集成到PND，移动电话，相机和车辆导航系统等便携式设备中。

Notes:烧录不同的程序，可为单GPS模块，GPS+北斗模块，GPS+GLONASS模块

模块应用

定位系统LBS(Location Based Service)

便携式自导航系统PND(Portable Navigation Device)

手机（mobile phone）

车载导航系统Vehicle navigation system

车辆监控

行车记录仪

测量测绘

手持设备

模块参数

参数	指标
接收机类型	GPS only or GPS+BDS or GPS+GLONASS
灵敏度	Tracking	-165dBm Typical
灵敏度	Acquisition	-148dBm Typical
定位精度	Position	<2.5m CEP50 (Typical Open Sky)
定位精度	Velocity	0.1m/s without SA
首次定位时间	Cold Start	23s(Typical Open Sky)
	Warm Start	2-3s
	Hot Start	1s
	Re-Acquisition	<1s
辅助GPS支持	EPO
功耗值	Tracking	35mA @5V Typical
功耗值	Acquisition	40mA @5V
最大更新速率	Max 10Hz	Default 5Hz
操作限制	Altitude	Max 18,000m
	Velocity	Max 515m/s
	Acceleration	Less than 4g

模块特性

超高灵敏度：-165dBm

在低信号电平下极快的TTFF

内置12个单音有源干扰消除器

超低功耗

10ns高精度时间脉冲（1PPS）

高级功能：AlwaysLocate; AIC; EPO;EASY

SBAS（WAAS，EGNOS，MSAS，GAGAN）

室内外多路径检测与补偿

小尺寸：25*25*8.2（mm）

符合FCC、CE、RoHS（无铅）认证标准

资料下载

Skylab_SKM80F_V1.01_Datasheet(3).pdf
