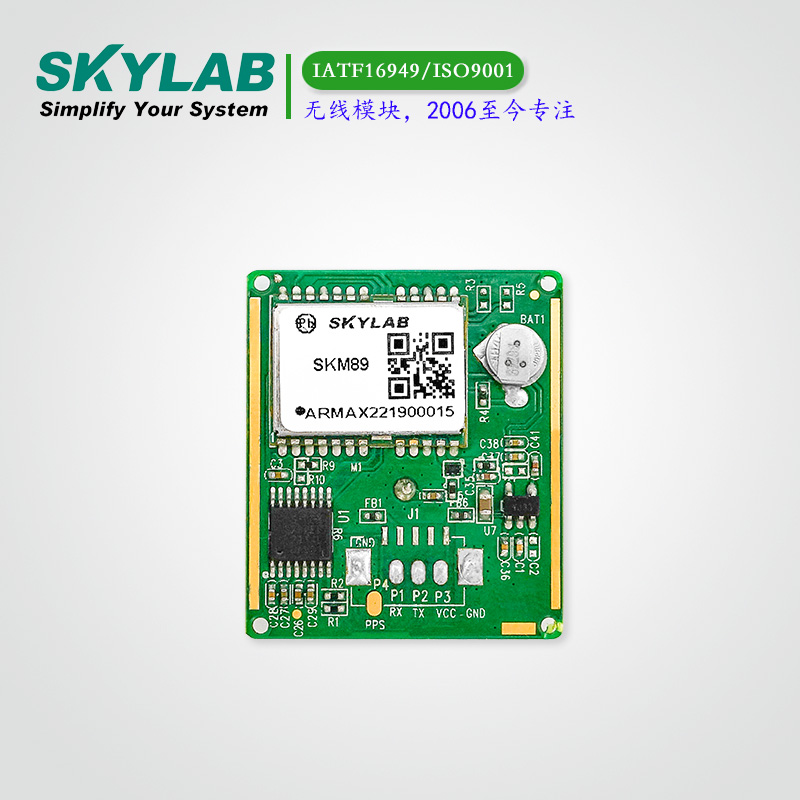

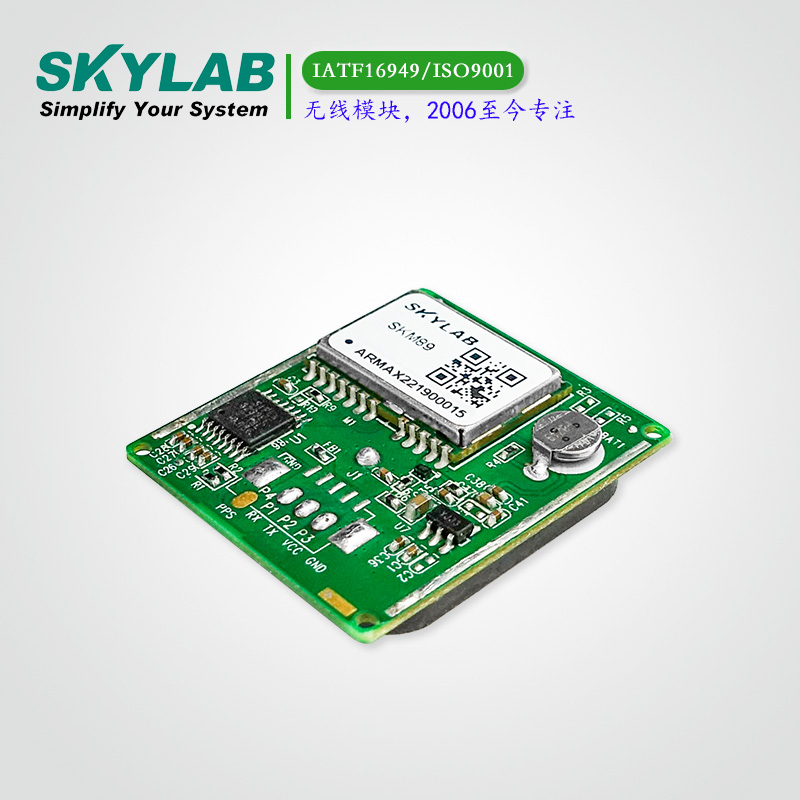

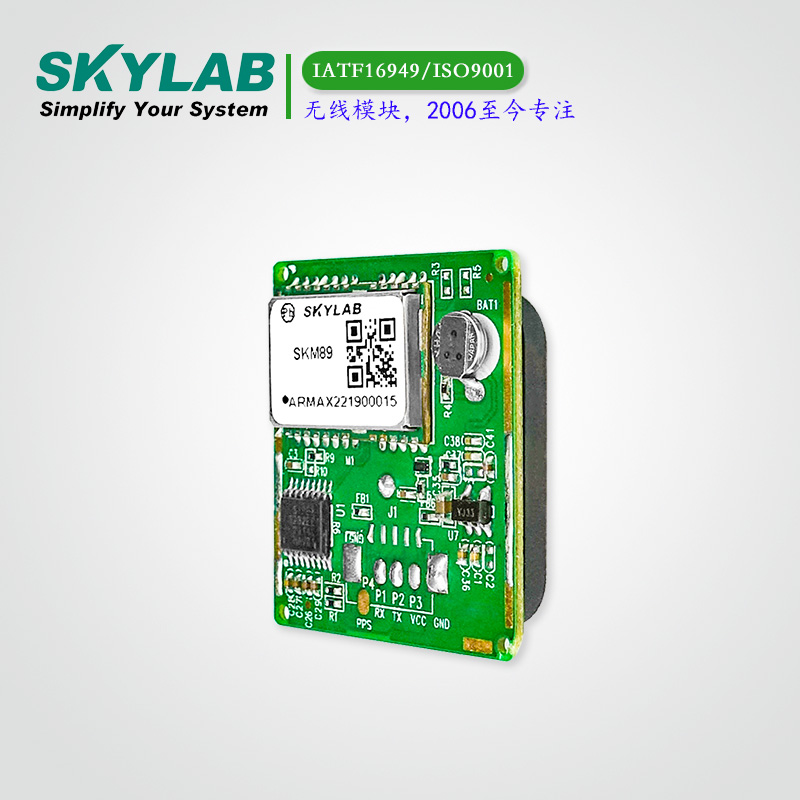

双频多模天线一体化模块SKM89

SKM89是一款采用GNSS模块和GNSS天线一体化方案设计的高性能、多系统、L1+L5双频定位导航模块，模块能同时支持GPS、北斗、GLONASS、GALILEO和QZSS的卫星接收模块，L1+L5双频的定位使定位更快，精度更高，产品性能更可靠。

优势：L1+L5双频，1.5m定位精度，15ns授时精度

尺寸：30*26*8（mm）

模块介绍

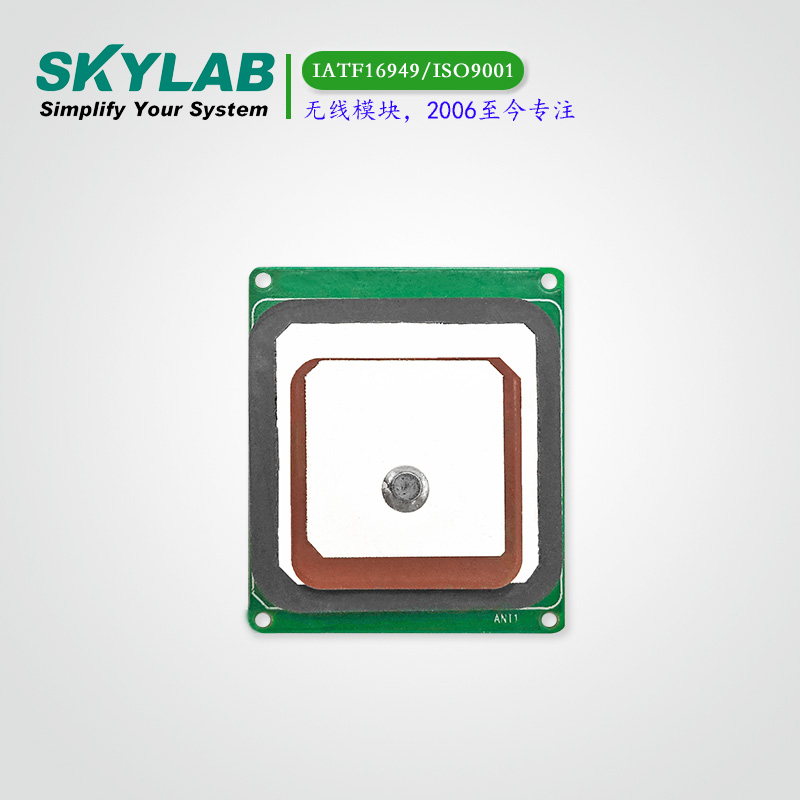

SKM89是一款采用GNSS模块和GNSS天线一体化方案设计的高性能、多系统、L1+L5双频定位导航模块，模块能同时支持GPS、北斗、GLONASS、GALILEO和QZSS的卫星接收模块，RF信号应用于模块的天线输入，并且在具有NMEA协议或定制协议的串行接口处呈现具有位置，速度和时间信息的完整串行数据消息。L1+L5双频的定位使定位更快，精度更高，产品性能更可靠。

SKM89模块是基于单片架构的高性能GNSS单芯片，-164dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树叶环境中。该模组以其卓越性能，可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案，能满足专业定位的严格要求与个人消费需要。

模块应用

LBS（基于位置的服务）

PND（便携式导航设备）

车辆监控

汽车导航

模块参数

参数	描述	性能指标
接收类型	GPS+GLONASS+GALILEO+BDS+QZSS
灵敏度	跟踪	-164dBm
灵敏度	捕获	-146dBm
精度	定位精度	<1.5m CEP50 without SA(Open Sky)
	漂移速度	0.1m/s without SA
	PPS授时	±15ns
首次定位时间TTFF	冷启动	28s(Typical Open Sky)
	温启动	24s
	热启动	1s
	重捕获	<1s
辅助gps	EPO
电源功耗	跟踪	55mA
电源功耗	捕获	53mA
NMEA输出频率	默认1Hz	最大10HZ
使用范围	高度	Max 18,000m
	速度	Max 515m/s
	加速度	Less than 4g
