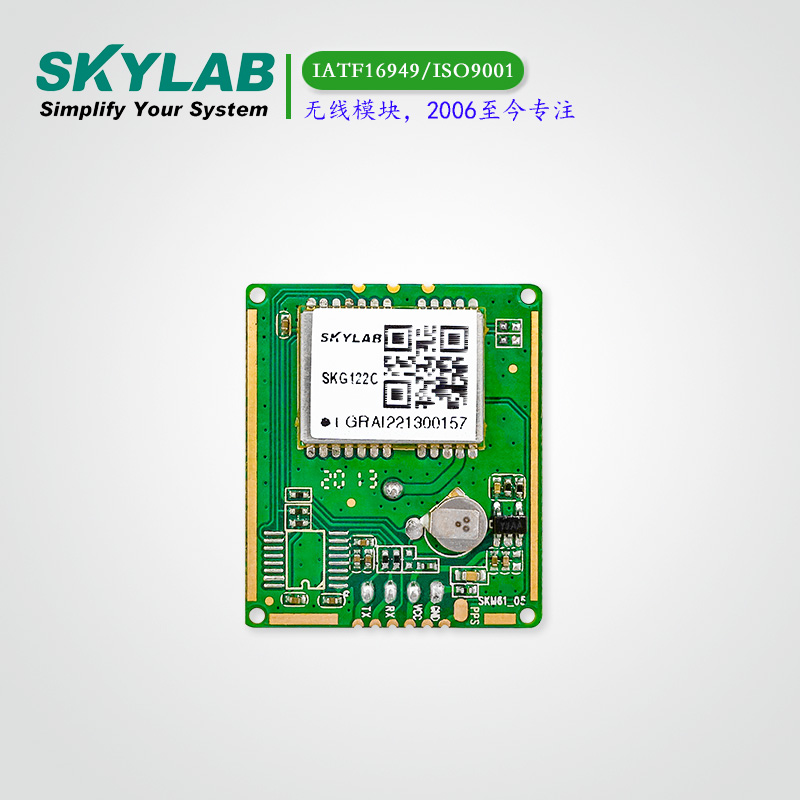

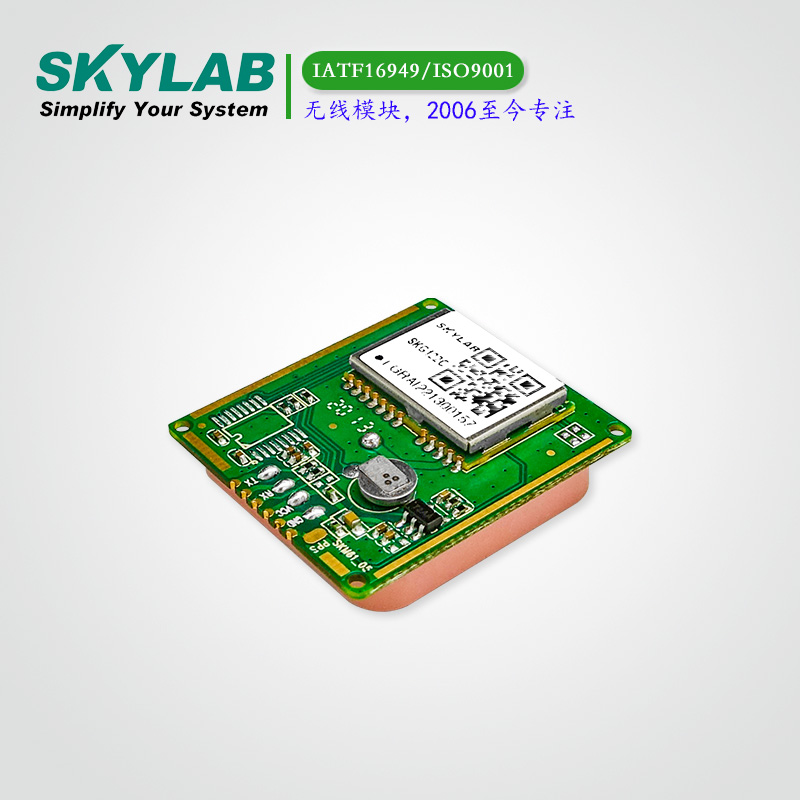

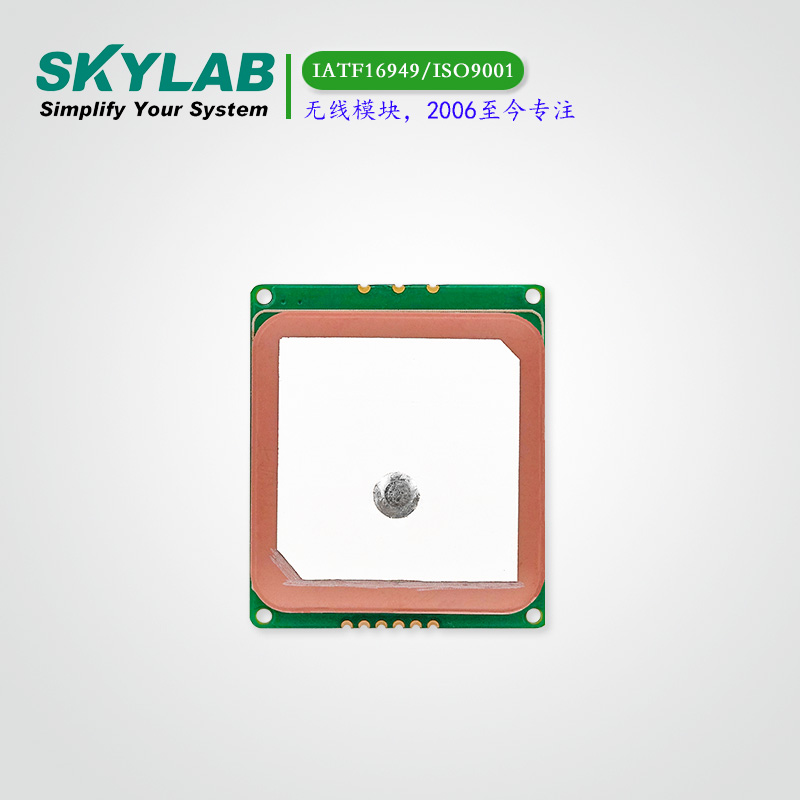

单频北斗三天线一体化定位模块SKM61C

SKM61C是一款高性能的、多系统导航定位模块，模块能同时支持GPS、BDS3和QZSS的卫星接收模块，并使定位更快，精度更高，产品性能更可靠。

优势：北斗三，天线一体化模块

尺寸：30*26*7.6（mm）

模块介绍

SKM61C是一款高性能的、多系统导航定位模块，模块能同时支持GPS、BDS3和QZSS的卫星接收模块，并使定位更快，精度更高，产品性能更可靠。

该模组以其卓越性能，可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案，能满足专业定位的严格要求与个人消费需要。

模块应用

LBS（基于位置的服务）

PND（便携式导航设备）

车辆导航系统

移动电话

模块参数

参数/Parameter	描述/Specification	性能指标/performance index
接收类型/ Receiver Type	GPS,QZSS,BDS,GLONASS,GALILEO,SBAS
物理尺寸/ Physical Size	30x26x7.6mm
数据接口/ Data interface	1个UART, TTL 电平,波特率 1200～460800bps 可调，默认9600/ One UART, TTL level, baud rate adjustable from 1200 to 460800bps, 9600 by default
功耗/ Power Consumption	跟踪/ Tracking	36mA
功耗/ Power Consumption	捕获/ Acquisition	31mA
首次定位时间TTFF/First positioning time TTFF	冷启动/Cold Start	≤28s
	热启动/Hot Start	≤1s
	重捕获/Re-Acquisition	≤1s
灵敏度/Sensitivity	跟踪/Tracking	-162dBm
灵敏度/Sensitivity	捕获/Acquisition	-148dBm
精度/Precision	定位/Position	GNSS Open-Sky CEP<2.5m
		SBAS Open-Sky CEP<2.0m
		D-GNSS Open-Sky CEP<1.0m
	速度/Speed	GNSS 0.1m/s
		SBAS 0.05m/s
		D-GNSS 0.05m/s
动态性能/Dynamic performance	速度/Speed	515m/s
	加速度/accelerated speed	4g
	高度/altitude	18000m
PPS	支持，精度25ns/ Supported, precision 25ns
数据更新率/Data updating rate	1Hz~10Hz 默认/Default：1Hz
导航数据格式/Navigation data format	NMEA 0183 V4.1版
