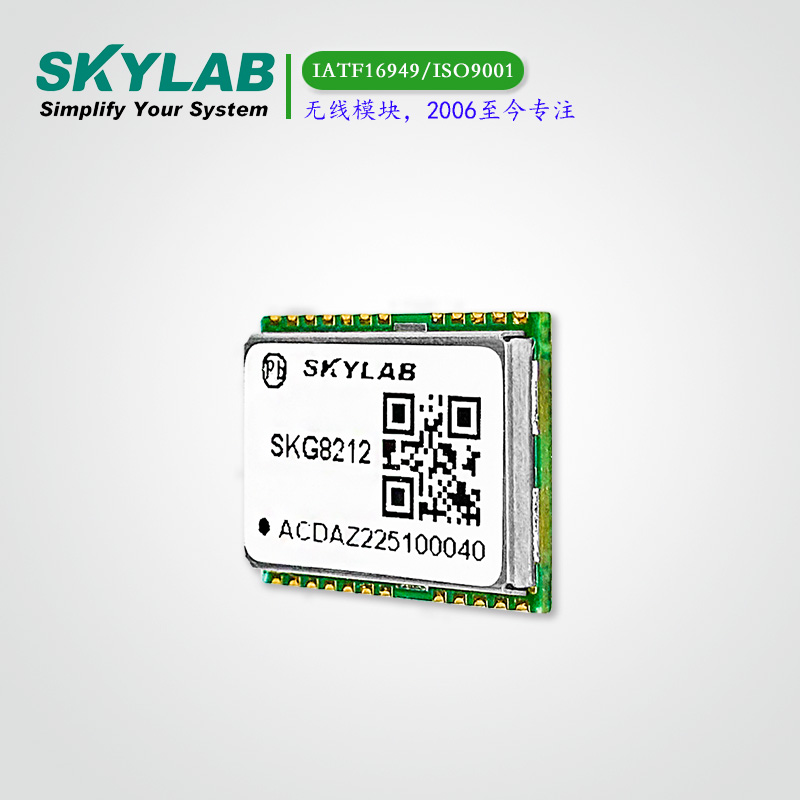

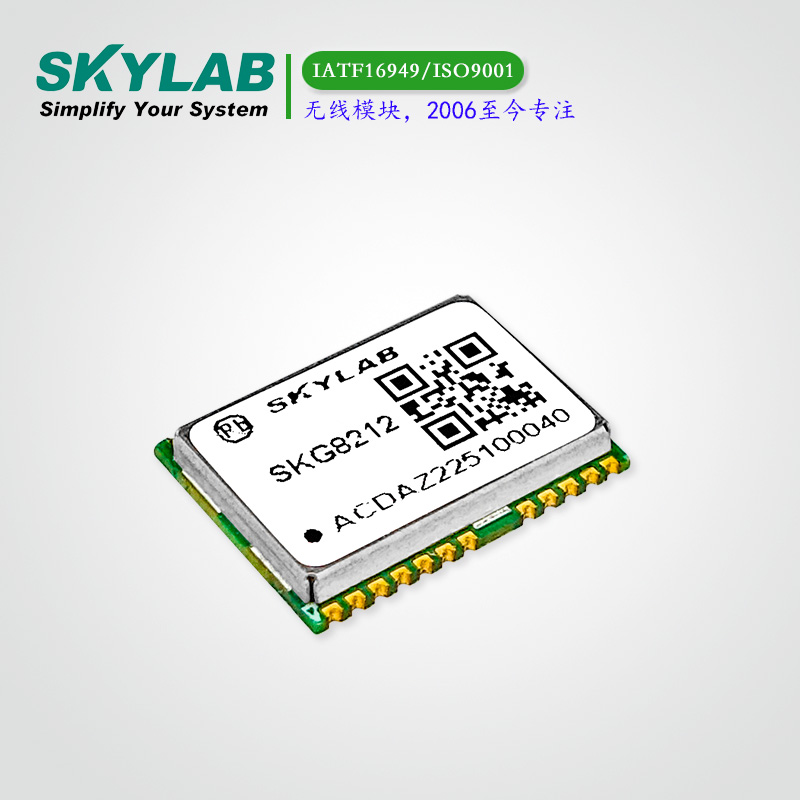

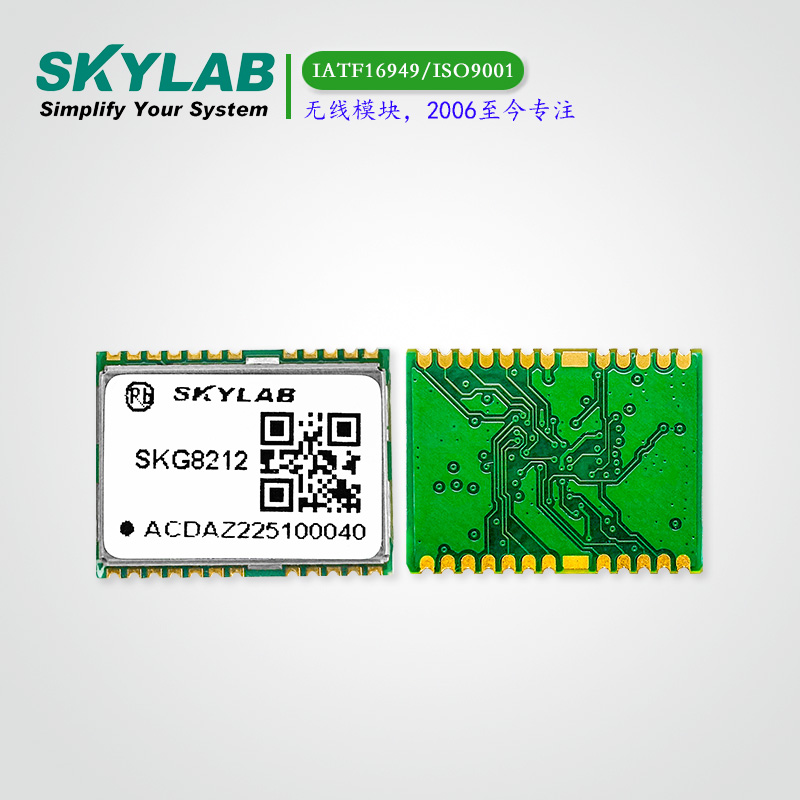

L1+L5双频定位模块SKG8212

SKG8212是一款工业级、高性能的卫星定位模块，模块能够同时支持L1+L5频段，且能同时支持全球全部卫星定位系统，水平定位精度≤1.5m，SBAS辅助定位模式CEP≤1.0m。28s的冷启动时间，-163dBm跟踪灵敏度，功耗值为41mA（3.3V），默认波特率为115200bps。

优势：L1+L5双频，工业级标准，IRNSS，1.5米定位精度，20ns授时精度

尺寸：16.4*12.2*2.4（mm）

模块介绍

SKG8212是一款工业级、高性能的卫星定位模块，模块能够同时支持L1+L5频段，并且能同时支持全球全部卫星定位系统：GPS、BDS、GLONASS、GALILEO、QZSS、IRNSS，支持SBAS。SKG8212模块输出常见的NMEA 0183协议，例如：GGA、RMC，GSV, GSA。模块启动时间短，定位精度高，可靠性强，可以为车载和便携式手持等定位终端产品的制造提供了高灵敏度、高精度、低成本的定位、导航等解决方案，能满足专业定位的严格要求与个人消费需要。

SKG8212模块支持输出1Hz到25Hz的数据刷新频率，默认频率为1Hz。在开放天空环境下，双频自主定位的水平定位精度≤1.5m，SBAS辅助定位模式CEP≤1.0m。28s的冷启动时间，-162dBm跟踪灵敏度将定位覆盖扩展到城市峡谷和茂密的树林环境中。SKG8212 提供非常精准的时间脉冲 PPS 信号，PPS 信号可为外部系统提供授时功能，脉冲宽度可调，精度20ns。

SKG8212模块的输入电压VCC范围为3.0 V~ 3.6V，功耗值为45mA(3.3V)，睡眠模式下功耗值为22μA。

SKG8212模块使用UART接口，可提供全双工、异步串行通信，波特率可达6 Mbps，默认波特率为115200bps。支持5/6/7/8位数据，以及偶数、奇数或无奇偶校验。支持数据传输、固件升级功能，输入、输出信号类型为 LVTTL 电平。

SKG8212 系统支持用户通过串口发送控制命令，并且自动保存设置，即 SKG8212 每次上电都是按控制指令修改后的方式输出。

SKG8212 支持两种睡眠模式控制。第一种是用户通过串口发送控制命令进入睡眠模式，进入该模式后通过发送任意字节数据唤醒，功耗为 10mA（3.3V）。第二种方式是通过控制 SKG8212 的电源实现：维持 V_BACKUP 引脚供电，同时切断 VCC 供电，恢复 VCC 供电即可唤醒，功耗为 22uA（3.3V）。

外形尺寸紧凑，兼容市场上国际主流导航定位模块，采用 SMD 焊盘，支持标准取放及回流焊接。

模块应用

汽车导航

个人导航设备

汽车保全系统

IRNSS 应用

模块参数

参数	指标
接收机类型	L1	1602 MHz	GLONASS L1OF
		1575.42 MHz	BDS B1C GPS L1CA QZSS L1CA SBAS L1 QZSS L1 SAIF Galileo E1(E1B+E1C)
		1561.098 MHz	BDS B1l
	L5	1176.45 MHz	GPS L5 QZSS L5 Galileo E5a BDS B2A IRNSS L5
TTFF	冷启动：≤28s
	热启动：≤1s
	AGPS启动：≤1.5s
灵敏度	跟踪定位：-163dBm
	重捕获：-159dBm
	冷启动：-148dBm
	热启动：-159dBm
水平定位精度	自主定位：≤1.5m
	SBAS：≤1m
授时精度	RMS：≤20ns
速度精度	0.05m/s
功耗	Continuous L1/L5 mode：41mA(3.3V) Sleep mode：22μA
尺寸	16.412.22.4 mm
操作限制	动态<=4g
	高度<=50,000m
	速度<=500m/s
