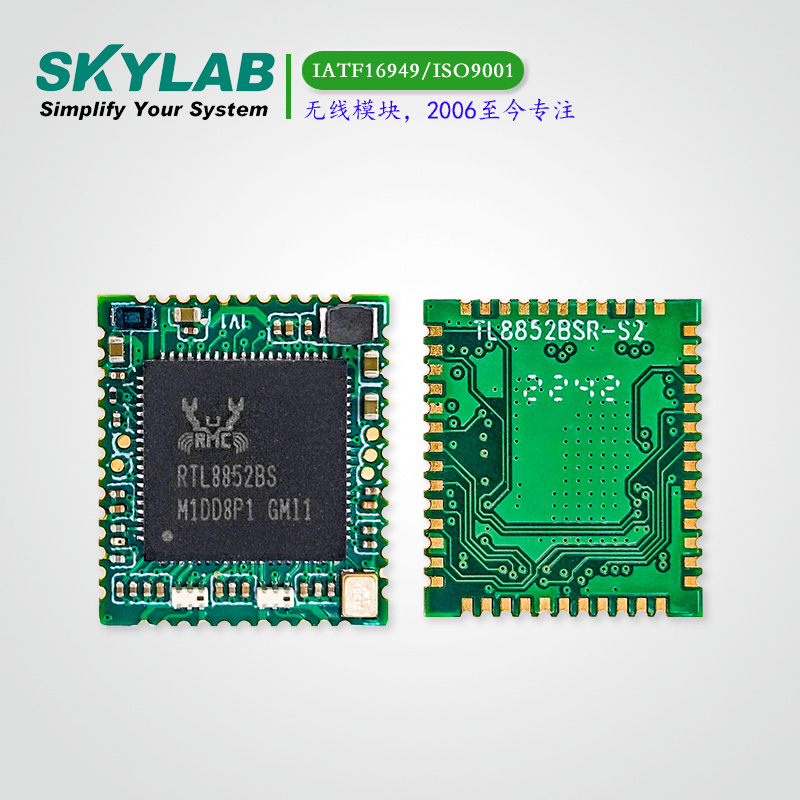

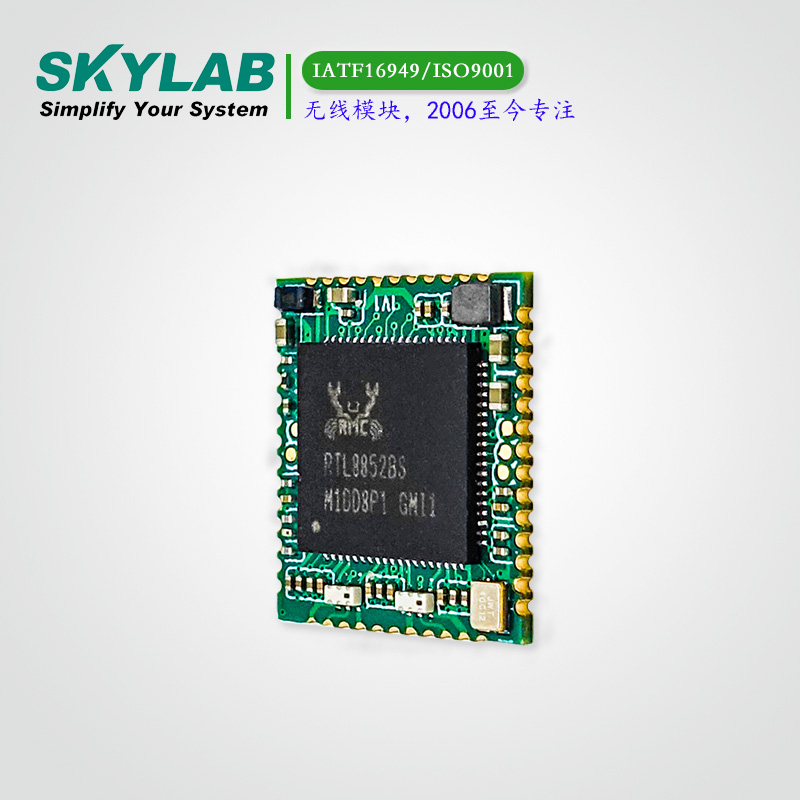

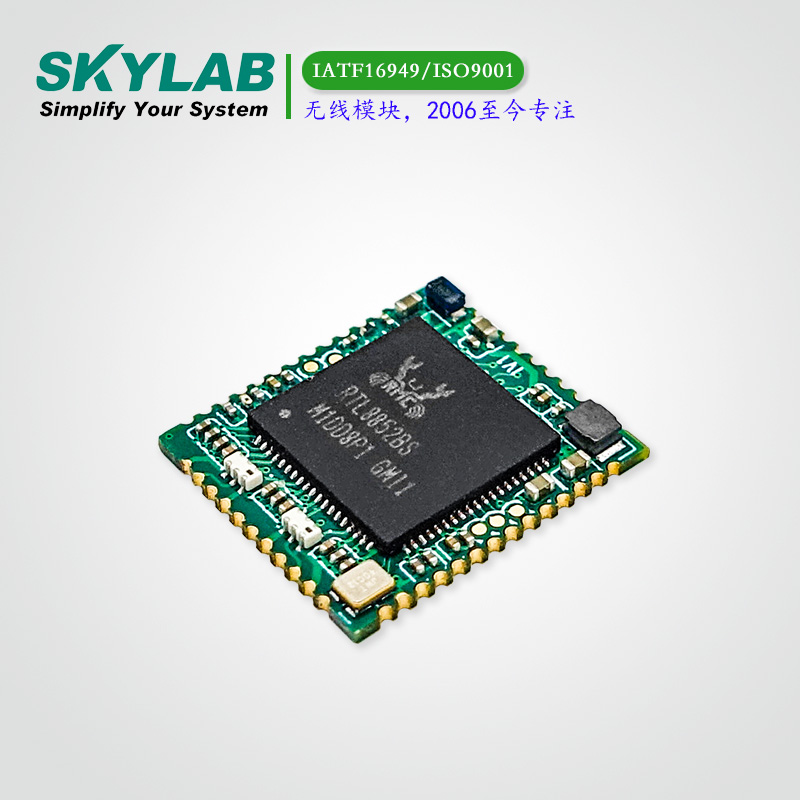

SDIO接口wifi6+BLE5.2二合一模块WG244

WG244是一个高集成的模块，支持2x2 MIMO（多输入、多输出）、无线局域网（WLAN）和集成蓝牙5.2 SDIO接口控制器的双流802.11ax解决方案。

优势：wifi6，2T2R，SDIO接口，wifi蓝牙二合一模块

尺寸：13*15*1.8(mm)

模块介绍

WG244是一个高集成的模块，支持2x2 MIMO（多输入、多输出）、无线局域网（WLAN）和集成蓝牙5.0（兼容5.2） SDIO接口控制器的双流802.11ax解决方案。它将WLAN MAC、支持2T2R的WLAN基带和RF组合在一个芯片中。WG244可应用于需要SDIO wifi和SDIO蓝牙的设备，为高性能集成无线和蓝牙设备提供了完整的解决方案。

SMD贴片邮票孔封装，小尺寸SDIO接口WiFi蓝牙二合一模块是Wi-Fi+BT技术组合的整体解决方案。该模块是专门为智能手机和便携式设备开发的。

频率范围(WiFi) ：2.400-2.4835GHz 5.150-5.850GHz

频率范围(BLE)： 2.402-2480MHz

无线网络标准：IEEE 802.11b/g/n/ac/ax

最大传输速率：1201Mbps (WiFi)，3Mbps (BLE)

最大发射功率：19±2dBm (WiFi) ，8dBm (BLE)

最大灵敏度：-95dBm (WiFi)，-85dBm (BLE)

接口：SDIO (WiFi) ，SDIO (BLE)

电压：3.3V

支持Android/Linux/ios/WIN10

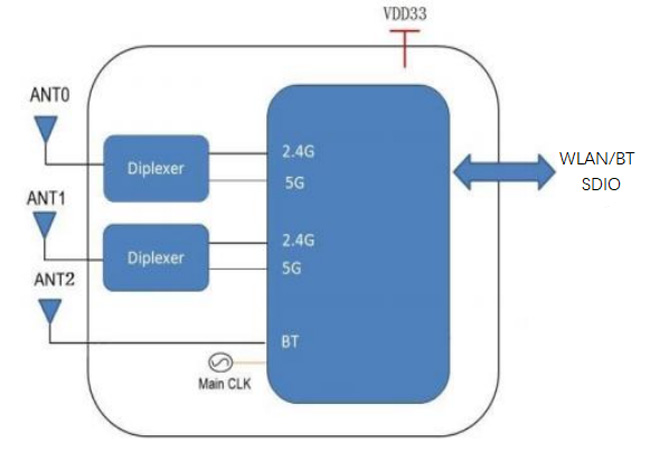

SDIO接口wifi6+BLE5.2二合一模块WG244应用框图

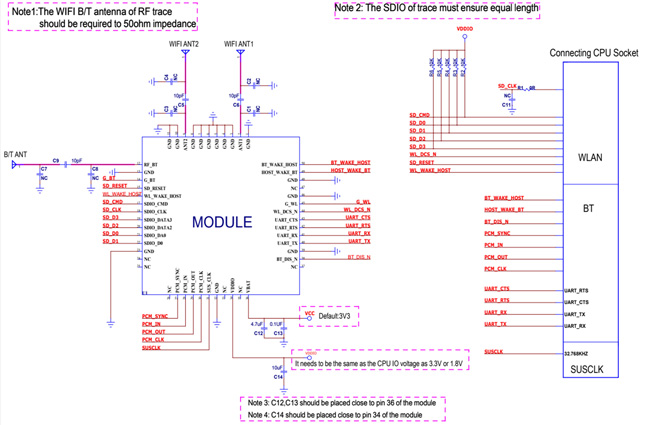

SDIO接口wifi6+BLE5.2二合一模块WG244参考设计


模块应用

物联网

WiFi/蓝牙共享

SDIO WiFi

成像平台（打印机、数码相机、数码相框）

消费类电子设备（数字电视、DVD播放器、蓝光播放器等）

游戏平台

汽车信息

MiFi/移动路线

智能PAD

电视

机顶盒

模块参数

硬件特性/Hardware Features
Model Name	WG244
Product Description	Support Wi-Fi/Bluetooth functionalities
Dimension	L x W x H: 13 x 15 x 1.8 mm
Wi-Fi Interface	SDIO
BT Interface	SDIO
OS supported	Android /Linux/ iOS /WIN10
Operating temperature	- 30°C to 70°C
Storage temperature	-40°C to 85°C
2.4GHz RF Specification
WLAN Standard	IEEE 802.11 b/g/n/ac/ax Wi-Fi compliant
Frequency Range	2.400 GHz ~ 2.4835 GHz (2.4 GHz ISM Band)
Number of Channels	2.4GHz：Ch 1 ~ Ch 14
Test Items	Typical Value	EVM
Output Power	802.11b /11Mbps：19dBm ± 2 dB	EVM ≤ - 10dB
	802.11g /54Mbps：18dBm ± 2 dB	EVM ≤ -25dB
	802.11n /MCS7：17dBm ± 2 dB	EVM ≤ -28dB
	802.11ac VHT20/MCS8：16dBm ± 2 dB	EVM ≤ -30dB
	802.11ac VHT40/MCS9：15dBm ± 2 dB	EVM ≤ -32dB
	802.11ax HE20/MCS11：13dBm ± 2 dB	EVM ≤ -35dB
	802.11ax HE40/MCS11：13dBm ± 2 dB	EVM ≤ -35dB
Spectrum Mask	Meet with IEEE standard
Freq. Tolerance	±20ppm
Maximum Input Level	802. 11b : - 10dBm
	802. 11g/n : -20dBm
Antenna Reference	Small antennas with 0~2dBi peak gain
5GHz RF Specification
WLAN Standard	IEEE 802. 11a/n/ac/ax, Wi-Fi compliant
Frequency Range	5.150 GHz ~ 5.850 GHz (5.0 GHz Band)
Number of Channels	5.0GHz：Please see the table1
Test Items	Typical Value	EVM
Output Power	802. 11a 54Mbps: 18 ± 2dBm	EVM ≤ -25dB
	802. 11n MCS7: 17 ±2dBm	EVM ≤ -28dB
	802. 11ac VHT20/MCS8: 16dBm ± 2 dB	EVM ≤ -30dB
	802. 11ac VHT40/MCS9: 15dBm ± 2 dB	EVM ≤ -32dB
	802. 11ac VHT80/MCS9: 15dBm ± 2 dB	EVM ≤ -32dB
	802. 11ax VHT20/MCS11: 13dBm ± 2 dB	EVM ≤ -35dB
	802. 11ax VHT40/MCS11: 13dBm ± 2 dB	EVM ≤ -35dB
	802. 11ax VHT80/MCS11: 13dBm ± 2 dB	EVM ≤ -35dB
Maximum input level	802. 11a/n: -30dBm
	802. 11ac: -30dBm
	802. 11ax: -30dBm
Antenna Reference	Small antennas with 0~2dBi peak gain
Bluetooth Specification
Bluetooth Standard	Bluetooth V5.2 of 1, 2 and 3Mbps.
Host Interface	SDIO
Antenna Reference	Small antennas with 0~2dBi peak gain
Frequency Band	2402 MHz ~ 2480 MHz
Number of Channels	79 channels
Modulation	GFSK, π/4-DQPSK, 8-DPSK
RF Specification	Min(dBm)	Typical(dBm)	Max(dBm)
Output Power (Class 1)	2	5	8
Sensitivity @ BER=0. 1% for GFSK ( 1Mbps)		-82
Sensitivity @ BER=0.01%for π/4-DQPSK (2Mbps)		-80
Sensitivity @ BER=0.01% for 8DPSK (3Mbps)		-80
Maximum Input Level	GFSK ( 1Mbps)：-20dBm
	π/4-DQPSK (2Mbps)：-20dBm
	8DPSK (3Mbps)：-20dBm

模块特性

支持802.11ac 2x2，Wave-2符合RX MU-MIMO

向后兼容802.11 a/n/ac设备，同时支持802.11ax数据速率

支持 IEEE 802. a/b/g/n/ac/ax协议，且兼容WLAN

支持 IEEE 802.11i（WPA、WPA2、WPA3）；开放式、共享密钥和成对密钥身份验证服务

支持 IEEE 802.11ax-MIMO OFDM/OFDMA、IEEE 802.11ac MIMO OFDM、IEEE 802.11n MIMO OFDM

物理层功能

兼容 IEEE 802.11a/b/g/n/ac/ax WLAN

无线局域网

使用20MHz带宽时PHY数据速率最高可达286.8Mbps，使用40MHz带宽时可达573.5Mbps，使用80MHz带宽时最高可达1201Mbps

蓝牙功能

蓝牙支持SDIO接口

蓝牙V2.1+EDR

支持蓝牙5.0协议（符合BT 5.2协议）

双模式支持：同时LE和BR/EDR

资料下载

SkyLab_WG244_V1.03_规格书_SL-23040324.pdf
