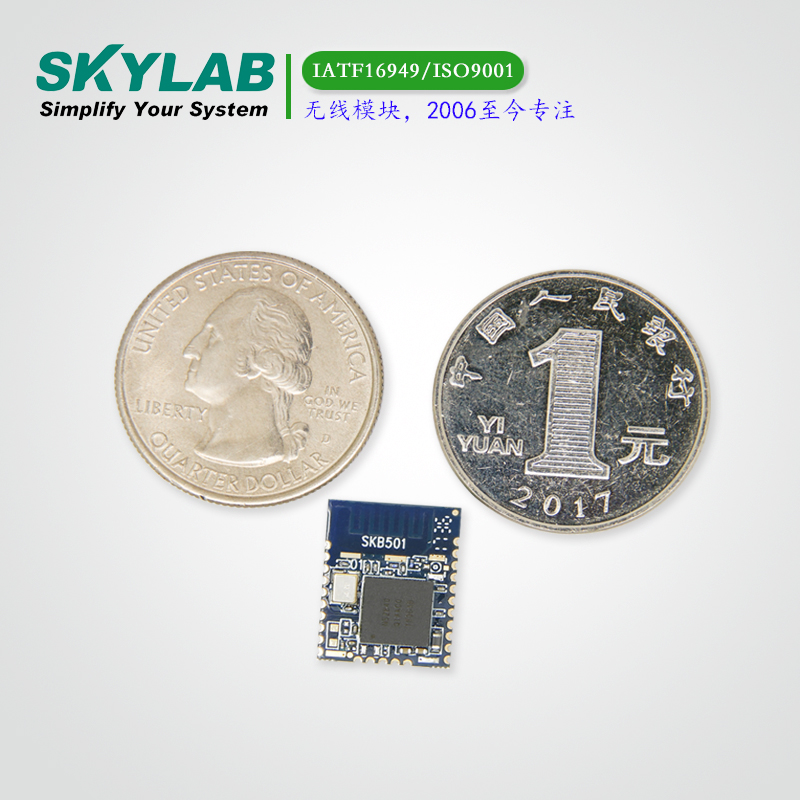

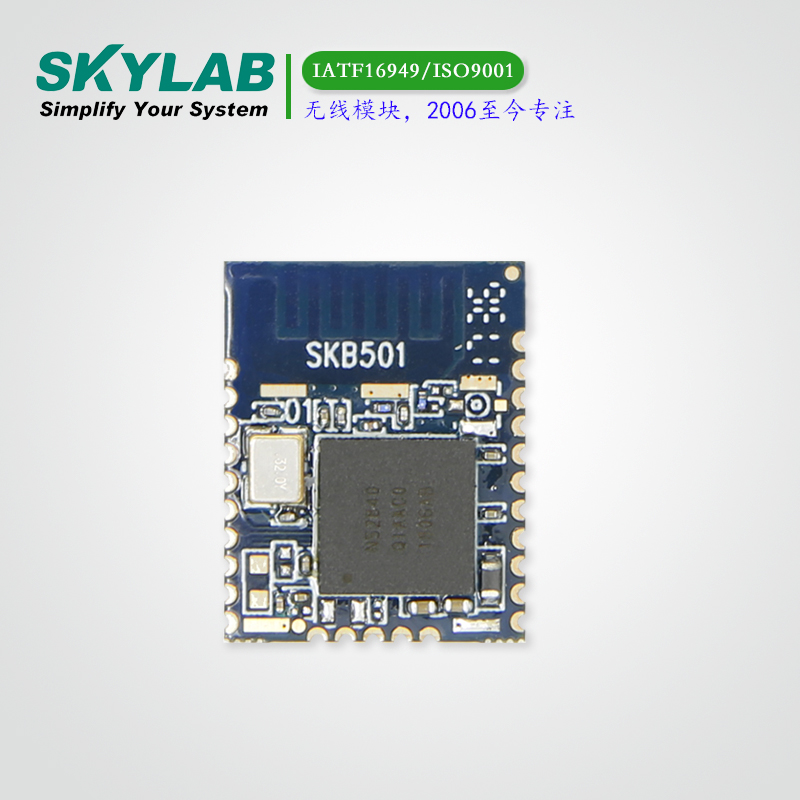

SKYLAB蓝牙5.0BLE模块SKB501

SKB501基于nRF52系列Nordic nRF52840方案，支持蓝牙5.0协议栈，蓝牙Mesh，并且还集成了Thread、802.15.4、ANT和2.4G RF等多种无线传输协议。

优势：5.0BLE,802.15.4,Nordic nRF52840

尺寸：17.4*13.7*1.9（mm）

模块介绍

BLE5.0蓝牙模块SKB501基于Nordic nRF52840方案，具有性能良好，功耗低，接收灵敏度高，传输距离远，支持SPI/UART/TWI通信协议，封装小等优点。产品能较好的嵌入到客户产品中，同时满足客户对蓝牙产品再次快速编程需求。

nRF52840 SoC以nRF52系列SoC的成熟架构为基础，支持之前采用单芯片解决方案无法实现的复杂低功耗蓝牙和其它低功耗无线应用。与蓝牙4.2的低功耗蓝牙方案相比，nRF52840提供4倍覆盖范围、2倍传输速率（2Mbps）的低功耗蓝牙无线连接性，nRF52840现已全面支持蓝牙5，蓝牙Mesh，并且还集成了Thread、802.15.4、ANT和专有2.4GHz无线技术；全速USB 2.0控制器；包括四重SPI接口的大量新外设（许多具有EasyDMA）。可广泛应用于高级可穿戴设备，虚拟和增强现实、智能家居和工业以及IoT物联网设备。

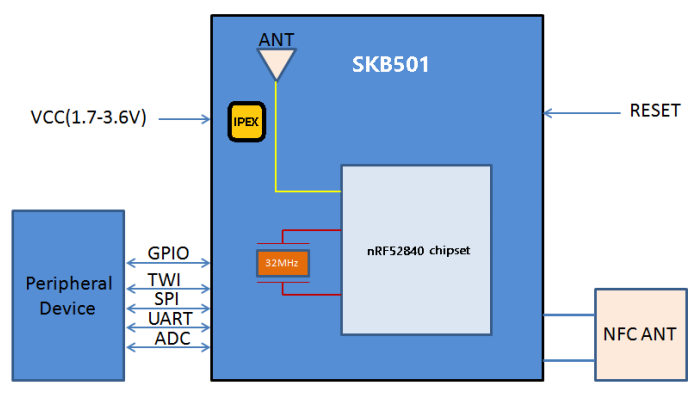

BLE5.0蓝牙模块SKB501应用框图

模块应用

智能家居

物联网

LED灯

楼宇管理

Beacon

室内定位

蓝牙网关

模块参数

硬件性能
模块	SKB501
天线	PCB 天线/IPEX外接天线
芯片	nRF52840
电压	1.7V~3.6V
尺寸	17.4×13.7×1.9 mm
无线特性
无线标准	Bluetooth ® 5.0,ANT
频率	2400MHz---2483.5MHz
传输速率	Uncoded:1Mbps/2Mbps,Coded:125kbps(S=8)/500kbps(S=2)
调制技术	GFSK Modulation
无线安全	AES HW Encryption
传输功率	Tx Power -20 to +8 dBm in 4 dB Steps
工作模式	Central/Peripheral
其他
证书	RoHS
工作环境	Operating Temperature: -40℃~85℃
	Storage Temperature: -40℃~125℃
	Operating Humidity: 10%~90% Non-condensing
	Storage Humidity: 5%~90% Non-condensing

模块特性

蓝牙：蓝牙5.0版本
  芯片：基于Nordic nRF52840芯片
  CPU：32位ARM Cortex-M4F@64MHz
  蓝牙5数据速率支持：2Mbs，1Mbs，500Kbs，125Kbs
  功耗：可编程输出功率从-20dBm-+8dBm
  灵敏度：-96dBm
  接口：UART（CTS/RTS），全面支持SPI/UAR /PWM接口
  主从：蓝牙主机、从机、主从一体
  GPIO引脚：20个通用I/O引脚
  安全性：128位AES/ECB/CCM/AAR协处理器
  蓝牙低功耗蓝牙长距离模式的链路预算高达111 dB
  支持ANT和NFC
  工作电压：1.7v- 5.5v
  符合FCC，CE，RoHS标准

资料下载

SkyLab_SKB501_V1.01_AT指令集 AT Instruction.pdf

skylab_SKB360_369_501_EVB_V1.01_使用说明.pdf

Skylab_SKB501_V1.05_datasheet.pdf
