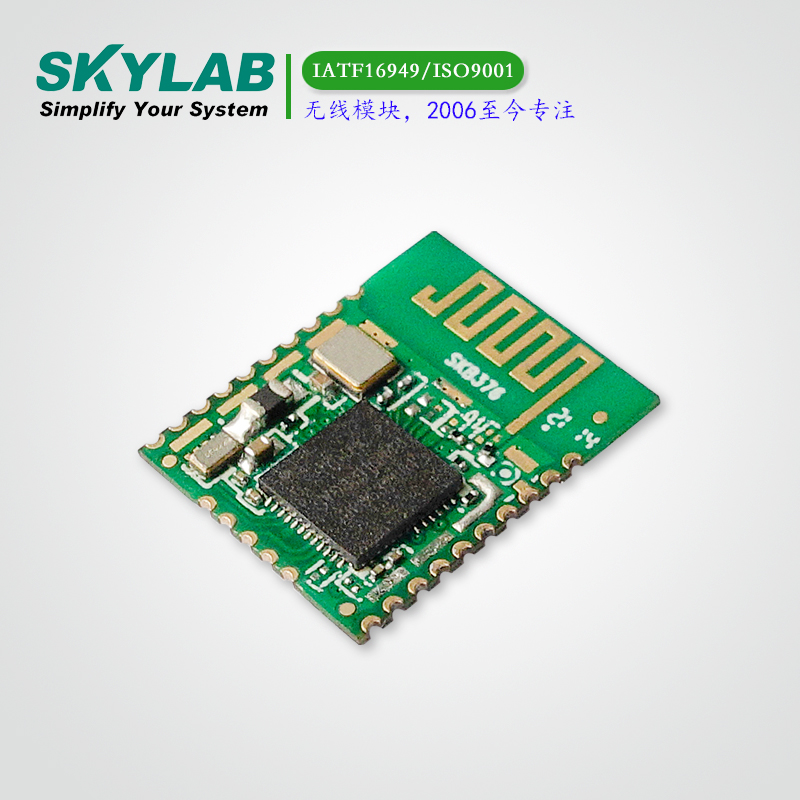

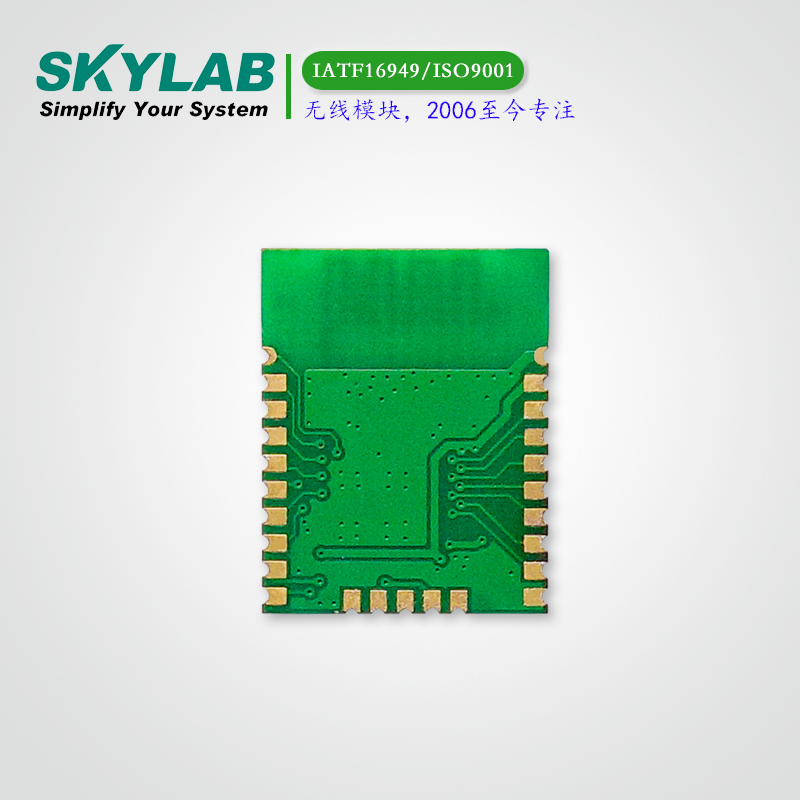

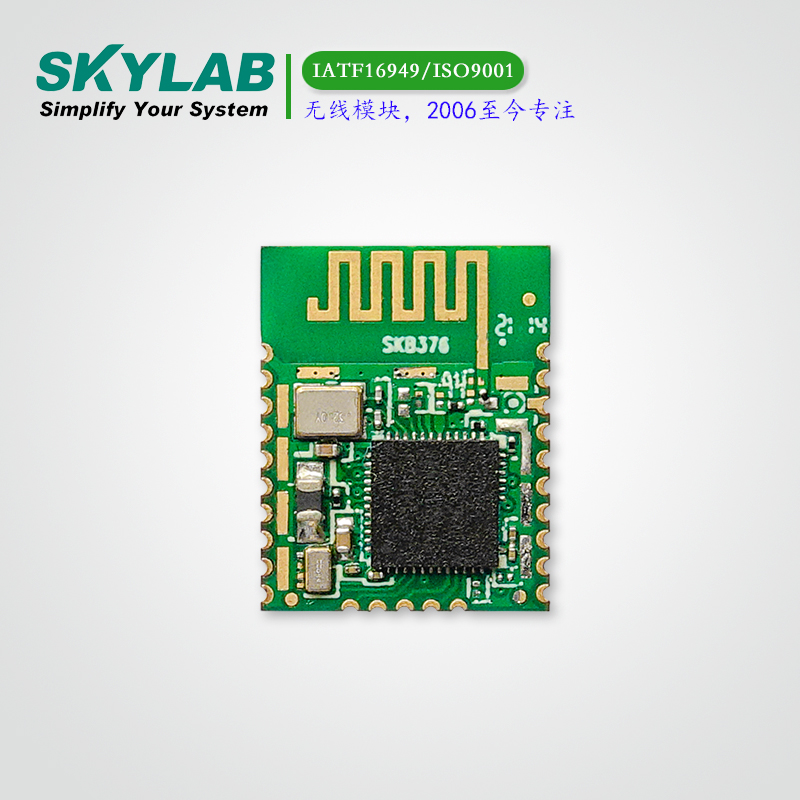

蓝牙BLE4.2模块SKB376

SKB376是基于SYD8811芯片方案的从模式蓝牙模块，内部集成32位ARM Cotex-M0处理器，主频64MHz，同时内置32kB RAM和512kB Flash，可以支持模拟或者数字外设。

优势：BLE4.2,国产方案，SYD8811

尺寸：17.4*13.7*1.9（mm）

模块介绍

SKB376是一个高度集成的蓝牙4.2模组，可用来在2.4GHz ISM频段内做高速率、短距离无线通信。模组基于SYD8811蓝牙无线收发芯片，内部集成32位ARM Cotex-M0处理器，主频64MHz，同时内置32kB RAM和512kB Flash，可以支持模拟或者数字外设。工作环境温度可到-40℃至+85℃。
SKB376为物联网行业用户提供了低功耗、高性价比的蓝牙传输应用：电脑输入输出外设、交互式娱乐设备、遥控器、3D眼镜、游戏控制器、健康传感及监控设备、医疗设备、遥控钥匙+手表手环、遥控玩具、室内定位蓝牙信标、彩色遥控LED灯、楼宇自动化、传感器网络、资产追踪等。

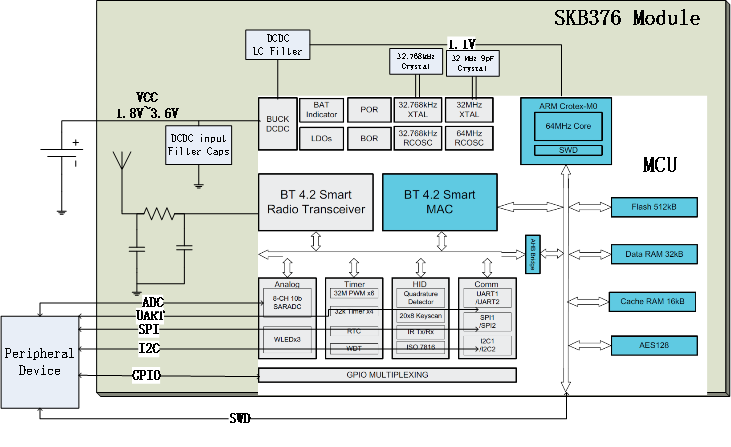

BLE4.2模块SKB376应用框图

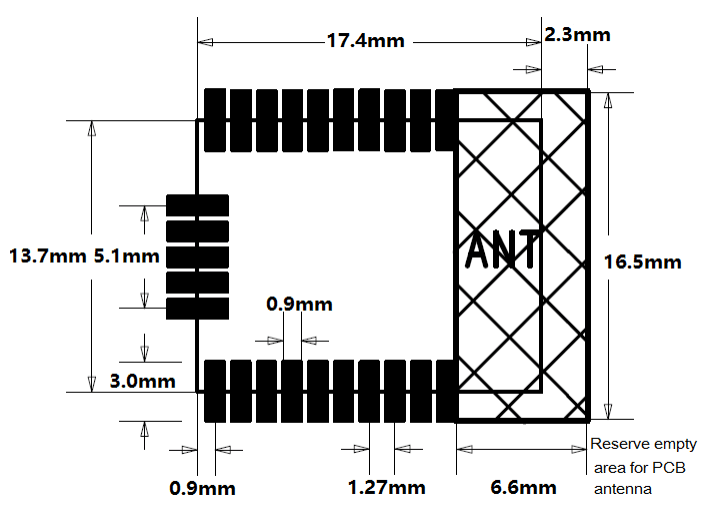

BLE4.2模块SKB376 PCB设计参考

模块应用

电脑输入输出外设

交互式娱乐设备

遥控器、3D眼镜

游戏控制器

健康传感及监控设备

医疗设备

遥控钥匙+手表手环

遥控玩具

室内定位蓝牙信标

彩色遥控LED灯

楼宇自动化

传感器网络

资产追踪

模块参数

Hardware Features
模块	SKB376
天线	PCB Antenna/ External Antenna
芯片	SYD8811
电压	1.8V~3.6V
尺寸	17.4×13.7×1.9 mm
Wireless Features
无线标准	Bluetooth ® 4.2
频率	2400MHz---2483.5MHz
传输速率	1Mbps(Bluetooth ® 4.2)
无线安全	AES HW Encryption
传输功率	Tx Power -20 to +4 dBm in 2 dB Steps
工作模式	Peripheral (Slave device in BLE connection)
Others
证书	ROHS
工作环境	Operating Temperature: -40℃~85℃
	Storage Temperature: -40℃~125℃
	Operating Humidity: 10%~50% Non-condensing
	Storage Humidity: 5%~90% Non-condensing

不同模式下的功耗：

System State	TX @0dBm	RX	Deep sleep Mode	Sleep Mode	Idle Mode
Average Current @3V	5 mA	3 mA	1uA	3uA	5uA

模块特性

◆蓝牙低功耗4.2协议
◆支持串口到蓝牙透传（只做从机）
◆支持BLE速率模式 : 1 Mbps
◆4路32位定时器，支持 RTC
◆用于人机交互界面的正交解码器
◆电容式触控焊盘检测
◆支持32MHz快速PWM
◆6通道10位ADC检测功能
◆19通用输入输出管脚
◆SPI主机
◆支持双线通信主机（如I2C）
◆两路UART
◆支持三种异步智能卡，兼容ISO/IEC 7816-3: 1997
◆AES 128硬件加密
◆兼容ROHS（无铅）

资料下载

SkyLab_SKB376_V1.01_AT指令集 AT Instruction.pdf

SkyLab_SKB376_V1.04_规格书datasheet.pdf
