路由AP模组

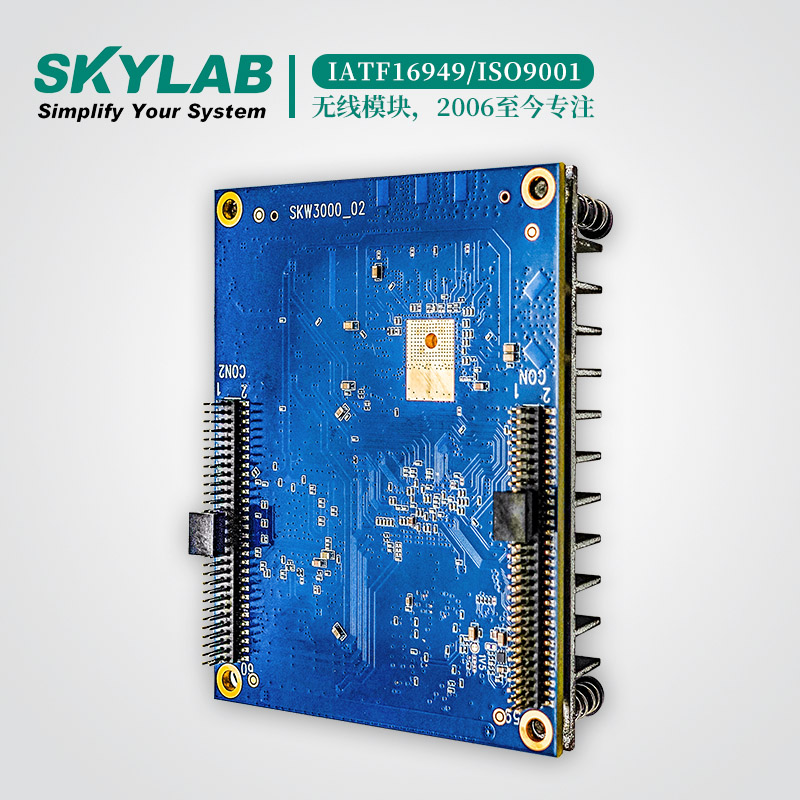

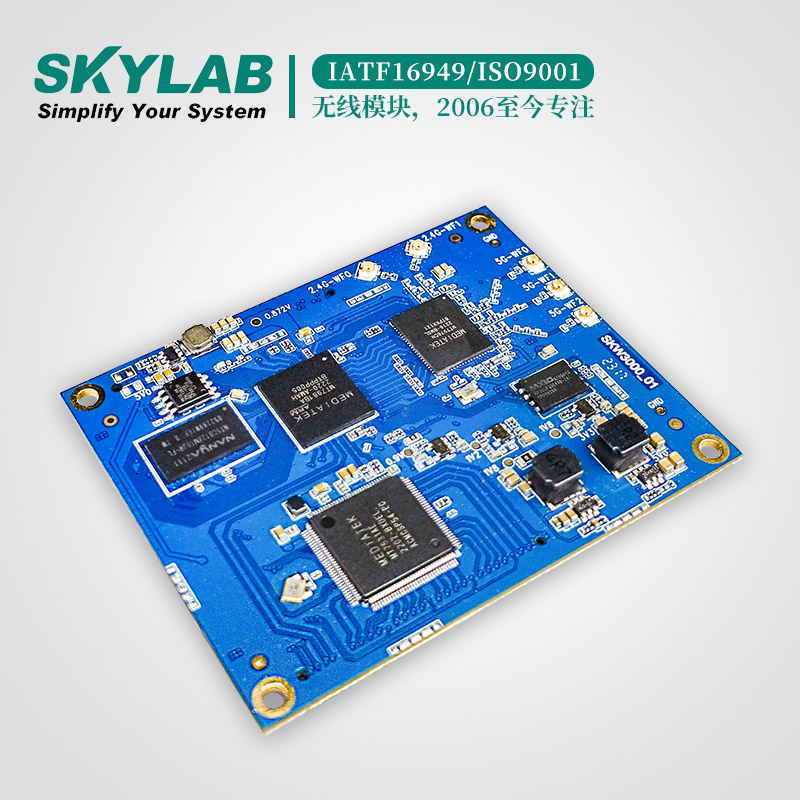

WiFi6路由AP模组SKW3000

WiFi6模组SKW3000基于MT7981A+MT7976C+MT7531AE芯片开发，符合802.11 a/b/g/n/ax协议。

优势：WiFi6模组，MT7981A，MT7976C，MT7531AE

尺寸：75mmX60mmX20mm

模块介绍

WiFi6模组SKW3000基于MT7981A+MT7976C+MT7531AE芯片开发，符合802.11 a/b/g/n/ax协议。该WiFi6模块集成了1个双核 MIPS1004Kc（880MHz），3 端口GBE交换机，USB2.0/3.0，SD-XC。

该模块集成了1个 2.4 GHz 2x2 MIMO WLAN 芯片和内部PA和LNA，并集成了1个5 GHz 3x3 MIMO WLAN 芯片和内部PA 和LNA。它在 20 MHz信道支持 144Mbps，40 MHz 信道支持 300Mbps，80 MHz信道支持 866Mbps， 5 GHz。

SKW3000支持桥接模式、AP/客户端模式、网关三种工作模式。

该模块适用于 802.11ac、LTE cat4/5、边缘、热点、VPN、AC（访问控制）。

WiFi模块板载增益天线 WiFi模块贴片增益天线

模块应用

无线路由器
无线中继器
家庭自动化
NAS设备
家庭安全网关
互联网服务路由器

模块参数

产品描述
CPU	MTK7981 (1200MHz)
RF	2.4G: MT7531AE 5G: MT7531AE
千兆	MT7976C
闪存	(16MBx1 SPI NOR flash) 默认 128MB x1 NAND flash
内存	DDR3 默认2Gb，最大可支持2GB
广播
2x2/2G	IEEE 802.11b/g/n/ac/ax MIMO 2x2 2.4~2.4835 GHz Modulation IEEE 802.11b/g: DSSS (DBPSK, DQPSK, CCK) OFDM (BPSK, QPSK, 16-QAM, 64-QAM) IEEE 802.11n: OFDM (BPSK, QPSK, 16-QAM, 64-QAM) IEEE 802.11ac: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM) IEEE 802.11ax: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,1024 -QAM) Channels IEEE802.11b/g: operation in channels 1-14 IEEE 802.11n: HT20 and HT40. Data rate: IEEE 11b: 11/5.5/2/1Mbps IEEE 11g: 54/48/36/24/18/12/9/6Mbps IEEE 11n: 20MHz: 6.5Mbps~144.44Mbps 40MHz: 13.5Mbps~300Mbps IEEE 11ac: 20MHz: 6.5Mbps~173.3Mbps 40MHz: 13.5Mbps~400Mbps IEEE 11ax: 20MHz: 8.6Mbps~286.8Mbps 40MHz: 17.2Mbps~573.5Mbps
3x3/5G	IEEE 802.11a/n/ac/ax MIMO 2x2 5.15~5.850GHz Modulation IEEE802.11a/n: OFDM (BPSK, QPSK, 16-QAM, 64-QAM) IEEE802.11ac OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM) IEEE 802.11ax: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,1024 -QAM) Channels IEEE 802.11a: Operation in channels 36-165 IEEE 802.11n: HT20 and HT40 IEEE 802.11ac: HT20, HT40, and HT80 IEEE 802.11ax: HT20, HT40, and HT80 Data Rate: IEEE 11a: 54/48/36/24/18/12/9/6Mbps IEEE 11n: 20MHz: 6.5Mbps~144.44Mbps 40MHz: 13.5Mbps~300Mbps 11ac: 20MHz: 6.5Mbps~173.3Mbps 40MHz: 13.5Mbps~400Mbps 80MHz: 29.3Mbps~867Mbps IEEE 11ax: 20MHz: 8.6Mbps~286.8Mbps 40MHz: 17.2Mbps~573.5Mbps 80MHz: 36Mbps~1201Mbps 160MHz: 1700Mbps
千兆以太网端口
千兆以太网口	LANx4: 10/100/1000 auto-sensing (MDI/MDX) WAN: 10/100/1000 auto-sensing (MDI/MDX)
其他连接器和设计
USB	USB2.0; USB 3.0 BUS
UART串口	UARTx 2
电源
电源适配器	输入DC 4.5—12.0V，3A
环境温湿度
工作温度	-20~ 55℃（风扇散热可增加上限）
储存温度	-40~105℃
工作湿度	5% to 95%
储存湿度	5% to 95%

模块特性

嵌入式双核 ARM®Cortex-A53 MPCore，操作速率在 1.3 GHz
外部存储器接口，支持 DDR3 2GB
NOR (SPI)，NAND Flash (SPI)
USB3.0 Host x 1，USB2.0 Host x 1
PCIe Gen2 1-Lane x 1
SPI、UART Lite、JTAG、MDC、MDIO、GPIO、PWM
Giga Bit Ethernet，5-port 10/100/1000Mbps MDI transceivers

HW NAT

Etherent/WiFi
Wired speed
IPv4 routing, NAT, NAPT
IPv6 routing, DS-Lite, 6RD, 464XLAT, MAP-E/T

WLAN

双频段（2.4 GHz 和 5 GHz）MIMO 802.11 a/b/g/n/ac/ax RF，20/40/80/160MHz 带宽
2x2 (2ss) 11ax 2.4GHz + 3x3 (2ss) 11ax 5GHz
Support up to 1024QAM MIMO 配置
集成 2.4 GHz/5GHzPA，LNA 和 TRSW
集成功率检测器，支持每包 Tx 功率控制
内置校准 PVT变化
可配置 Wi-Fi2.4/5 GHz PA，以在低功率应用中获得更高的效率
支持外部PA和LNA的WiFi-2.4GHz和WiFi-5GHz
