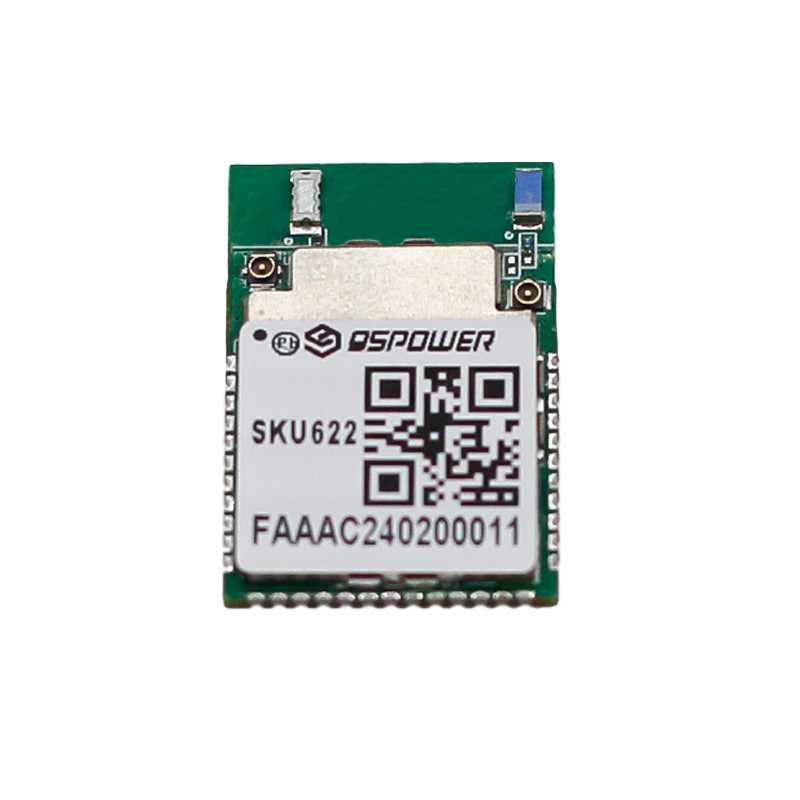

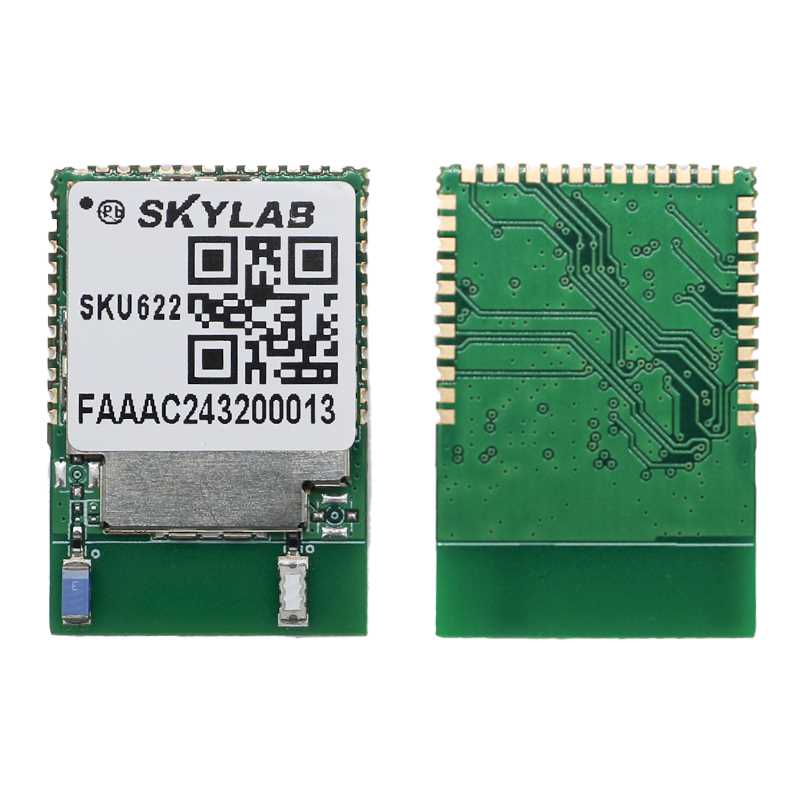

SKU622E多接口方便二次开发的UWB测距模组
SKU622E多接口方便二次开发的UWB测距模组
0
/
0
UWB模组

SKU622E多接口方便二次开发的UWB测距模组

SKU622E是面向高精度测距与定位,测距精度 10 cm 级、视距测距超 200 m的UWB 超宽带模组,适用于 TWR 测距 / 定位及短距离无线数据传输。

优势:静态测距精度10cm,采用3边半孔设计
尺寸:22.5×19.0×1mm(不含屏蔽盖Nosheildcover,不含UFL射频头NoUFLconnector).
模块介绍

SKU622E是一款面向高精度测距与定位应用的UWB(超宽带)模组。模组集成UWB射频收发单元、嵌入式控制处理器、射频前端增强电路、板载电源管理及惯性传感单元,适用于TWR测距、TWR定位节点及短距离无线数据传输等应用场景。

模块应用

SKU622E多接口方便二次开发的UWB测距模组应用


◆ UWB 一维测距基站

◆ UWB TWR 定位基站

◆ UWB TWR 测距或定位标签

◆ 低时延无线数据传输节点

注:评估板、调试工具、外部天线、转接板、网关及上位机软件不属于模组标准配置,如有需要请在订购时单独确认。

模块参数
类别规格 / 能力条件或说明
无线协议IEEE 802.15.4-2015 UWB—
UWB 信道信道 5、信道 9—
最高数据速率6.8 Mbps空中数据速率
静态测距精度10 cm 级(典型)实际性能取决于算法、天线、环境及配置
视距测距距离200 m 以上(典型)视距条件
主机接口UART、USB、可配置 GPIO默认 UART 引脚见第 6 章
供电2.6 V 至 3.6 V,典型 3.3 V—
工作温度-40 °C 至 +85 °C—
模组尺寸22.5 mm × 19.0 mm × 1 mm不含屏蔽盖及 IPEX-4 连接器
天线形式IPEX-4 外接天线接口外部天线非标准配置
模块特性

SKU622E多接口方便二次开发的UWB测距模组特性


◆ 支持 IEEE 802.15.4-2015 UWB 相关物理层能力。

◆ 最高支持 6.8 Mbps 空中数据速率

◆ 典型静态测距精度可达 10 cm 级;实际整机性能受算法、天线结构、应用环境及参数配置影响。

◆ 视距(LOS)条件下典型测距距离可达 200 m 以上(实际距离取决于天线、安装方式及工作环境)。

◆ 三边半孔封装,引出多路 GPIO;部分引脚可配置为 UART、SPI、I2C 或 PWM。

◆ SKU622E 采用 IPEX-4 外接天线接口。
