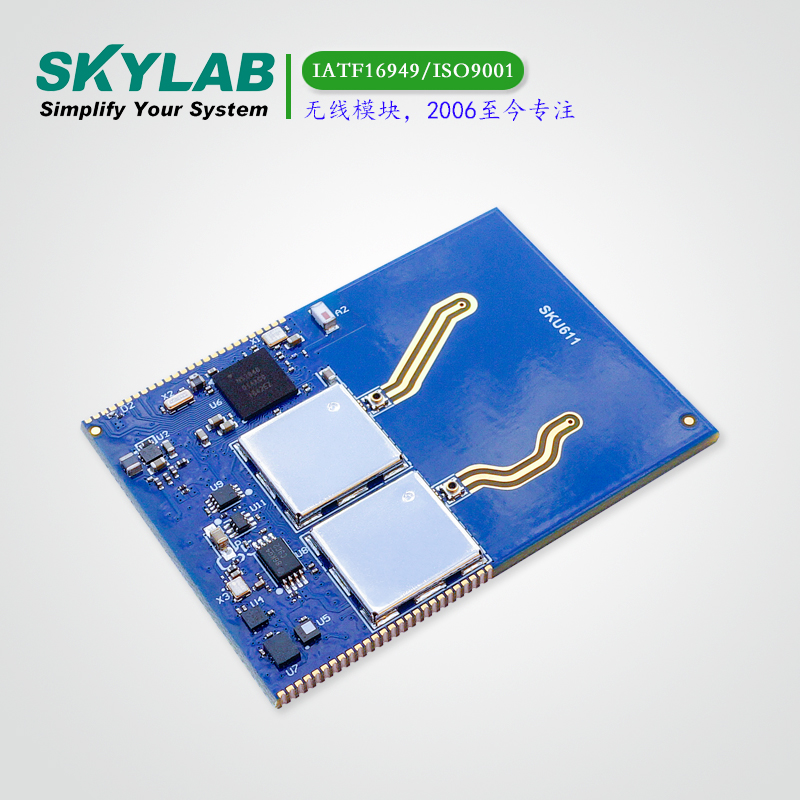

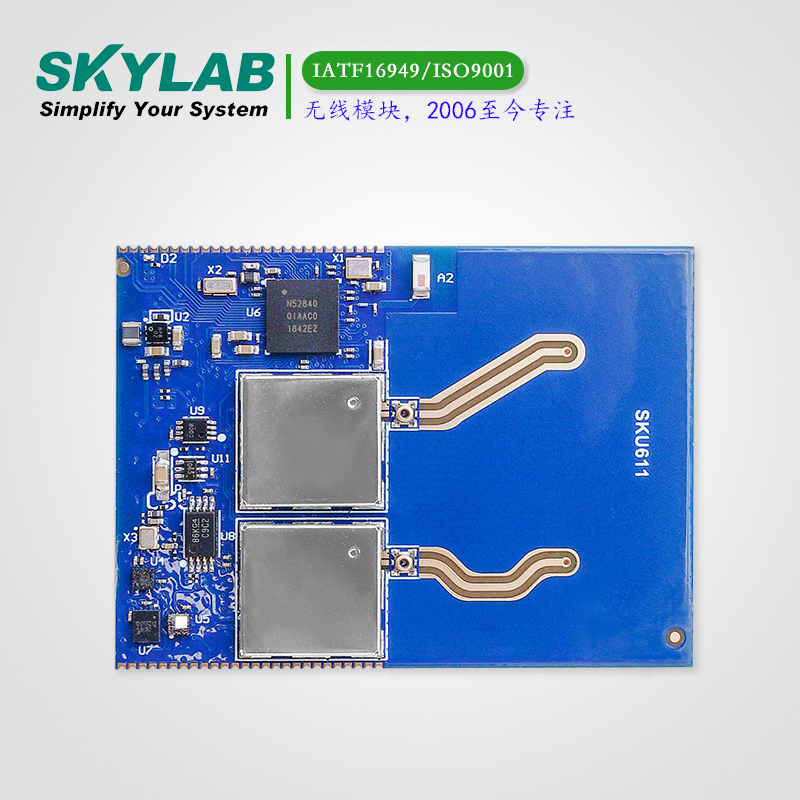

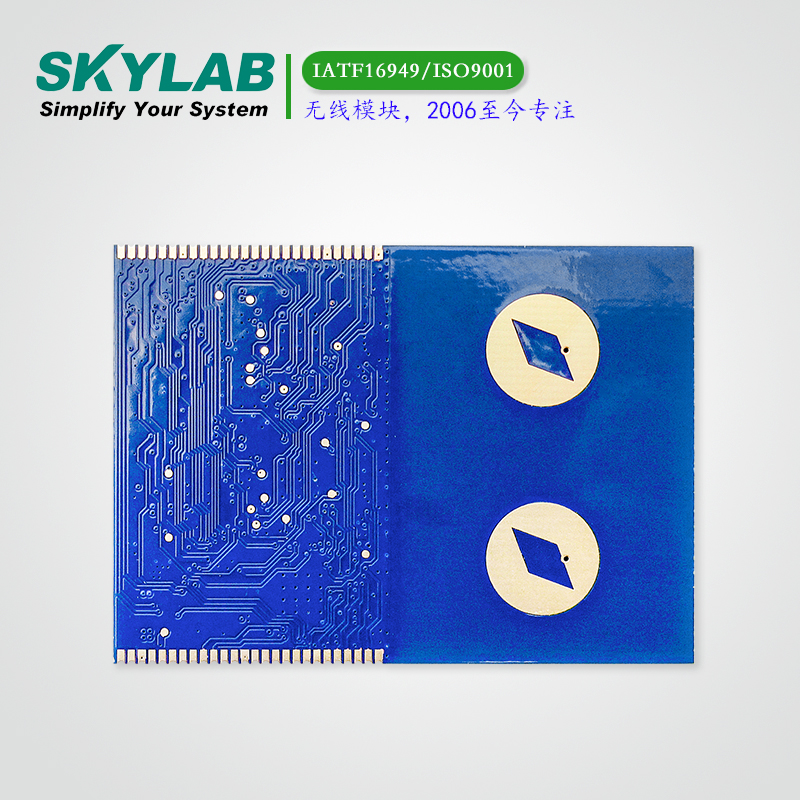

UWB模块PDOA定位模组SKU611

UWB模块SKU611 集成了BLE处理器nRF52840和两路高性能UWB收发器DW1000，是专门针对于PDOA系统开发一款基站模块。可以快速应用于基于PDOA的无人机跟随，智能行李箱等领域。

优势：PDOA定位,加速度传感器，Follow me

尺寸：57.0*41.0*3.8（mm）

模块介绍

UWB模块SKU611 集成了BLE处理器nRF52840和两路高性能UWB收发器DW1000，是专门针对于PDOA系统开发一款基站模块。独有的天线的设计可以准确的计算出两路UWB芯片接收信号的相位差，从而计算出被定位标签的角度距离等信息，自带多个角度，加速度传感器，可以快速应用于基于PDOA的无人机跟随，智能行李箱等领域。

模块应用

Follow Me（跟随）

室内定位和导航

机器人，运动，跟踪

功能：

PDOA系统定位基站

BLE通讯功能

接口：

多路串口和I2C 通讯口

多路nRF52840芯片的GPIO口

多路ADC采集口

BLE通讯接口

模块参数

基本参数
工作电压	2.8V~3.6V
模块尺寸	57.0mm x 41.0 mm x 3.8 mm
工作温度	-30℃~85℃
存储温度	-40℃~85℃
UWB无线参数
频率	6.240~6.739GHZ（default）,compliant 3.244GHz-6.998GHz
信道	支持Ch1-5,默认Ch5

模块特性

测距精度在10cm以内

6.8 Mbps数据速率

典型的60米视距范围

符合IEEE 802.15.4-2011 UWB标准

Nordic Semiconductor nRF52840

蓝牙?连接

Bluetooth?芯片天线

SKU611配置10个自由度传感器–Accel，陀螺仪，MAG，BAR。

针对低功耗睡眠模式优化的电流消耗：<15μA

供电电压：2.8 V至3.6 V

尺寸：57.0mmx 41.0mmx 3.8mm

UWB模块优势

用户API到SKU611固件（可用作库），用于用户代码定制

板载Bluetooth SMART，可连接手机/平板电脑/ PC

SPI，UART和Bluetooth API，用于从外部设备访问SKU611固件

低功耗硬件设计和软件架构，可延长电池寿命

资料下载

skylab_SKU611_V1.01_datasheet.pdf
