首页 - 产品中心 - 卫星导航模组 - 单北斗模组 - 单北斗模组 - SKG17ST-09H单北斗授时定位模块，抗干扰高精度
单北斗授时定位模块
单北斗授时定位模块
单北斗授时定位模块
单北斗授时定位模块
单北斗授时定位模块
单北斗授时定位模块
1
/
2
单北斗模组/卫星授时模组

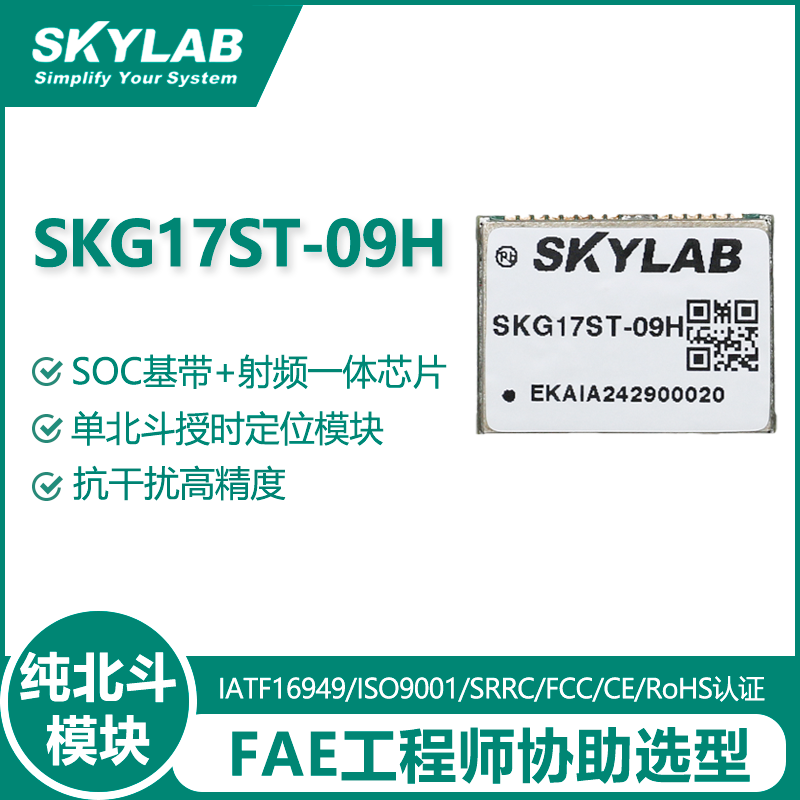

SKG17ST-09H单北斗授时定位模块，抗干扰高精度

SKG17ST-09H 是单北斗授时定位模块，内部集成自主芯片，全面支持北斗三信号。尺寸小巧，采用邮票孔封装及授时专用软件接口协议，可板上替换。生产符合 IATF16949，可靠性测试符合 ISO16750。能为外部有源天线提供 3.3V 供电，接收 BDS B1I/B1C 频点，输出 NMEA 数据及 1PPS 信号，为用户提供抗干扰强、高品质的高精度授时解决方案。

优势：SOC基带+射频一体芯片，单北斗授时定位模块，抗干扰高精度
立即咨询
模块介绍
模块应用
模块参数
模块特性
资料下载
产品视频
模块介绍

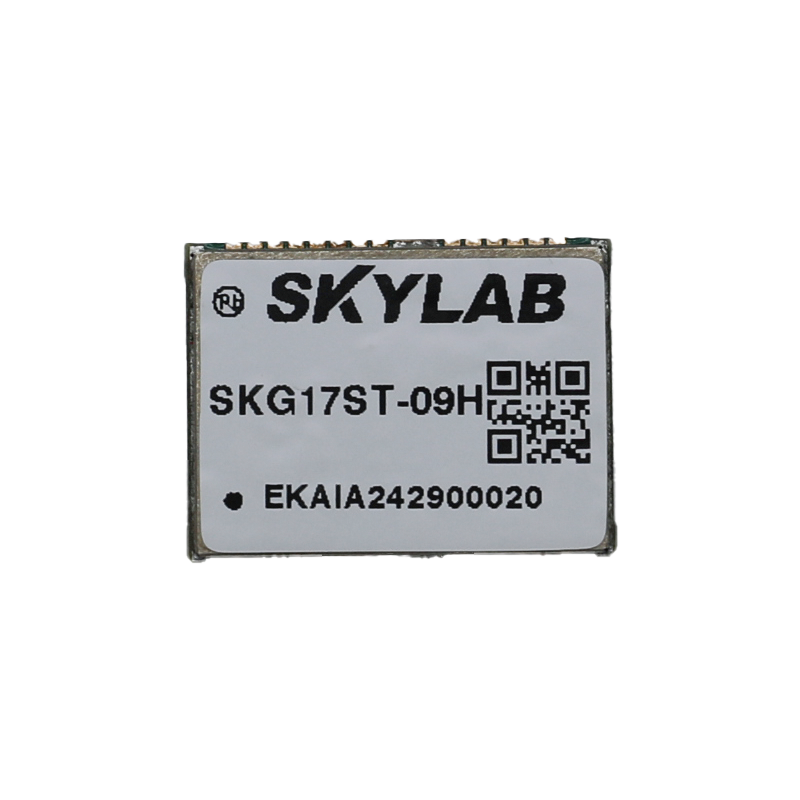

　　SKG17ST-09H模块是一款单北斗授时定位模块。模块内部集成了自主研发的SOC基带+射频一体芯片，全面支持北斗三信号，可为用户提供抗干扰强、品质高的高精度授时解决方案。


　　SKG17ST-09H模块尺寸为22.4mmx17.0mmx2.5mm，体积小巧。采用28pin邮票孔兼容通用封装，采用授时专用软件接口协议。板上可直接替换，大大节省授时定位终端产品设计时间。


　　模块生产符合IATF16949，模块可靠性测试符合ISO16750。


　　SKG17ST-09H模块可对外部有源天线提供3.3V直流供电。具备接收BDSB1I/B1C频点的能力，只支持单北斗授时定位。模块内置SAW和LNA，接收卫星信号后，经射频信号处理，通过捕获和跟踪、定位解算等一系列算法处理后，串口可输出NMEA数据并给出1PPS信号。


　　单北斗授时定位模块天线接口


　　模块的天线接口(RF_IN管脚)可直接连接BDSB1I/B1C有源天线。该接口内部采用50Ω阻抗匹配。

　　该管脚可以通过pin19V_ANT管脚(输入)向天线提供3.3V/5V直流供电。

　　当使用3.3V天线时，可以使用0~10ohm电阻连接模块pin18和pin19。同时通过软件配合，开启pin18的电源输出功能。

　　也可以通过外部电源，灌入pin19，向天线提供3.3V/5V直流供电。


　　单北斗授时定位模块防干扰


　　由于BDS卫星信号极其微弱，SKG17ST-09H可能用于复杂电磁环境下时，需要通过应用设计方案，防止卫星信号被应用场合附近的强干扰信号影响。当SKG17ST-09H应用的产品中包含了其他频段的发射功能时，必须通过恰当的设计，才能在其他频段的干扰信号下，SKG17ST-09H模块仍能正常工作。


　　建议采用的方法有：

　　(1)通过天线位置的设计，将BDS天线远离产品上其他频段发射天线;

　　(2)使用抗干扰能力较好的天线;

　　(3)通过滤波器，衰减其他频段发射信号，使模块RF_IN输入端的干扰信号在BDS芯片频率附近，降低到可以接受的程度，避免对BDS天线的影响;

　　(4)将滤波器放置在LNA之前，避免LNA因为强烈的发射信号耦合进来造成LNA饱和。


　　A-BDS


　　SKG17ST-09H模块的A-BDS辅助功能，是通过串口注入BDS卫星系统的星历的方式，提升接收机的首次定位时间，特别是在弱信号星历收取困难的场景下，A-BDS辅助对首次定位时间提升更为明显。

模块应用

　　单北斗授时定位模块应用领域


　　通信BBU、RRU、PTN、Bits等;

　　电力时间同步系统;

　　铁路、轨道交通时间同步系统;

　　金融时间系统;


模块参数

单北斗授时定位模块SKG17ST-09H，抗干扰高精度

单北斗授时定位模块SKG17ST-09H，抗干扰高精度

模块特性

　　单北斗授时定位模块产品特性


　　28pin邮票孔封装，尺寸22.4mmx17mmx2.5mm

　　支持BDSB1I/B1C频点

　　支持BDS单模工作

　　支持A-BDS辅助定位

　　平均功耗约28mA@3.3V

　　支持软件升级，上位机可通过串口实现软件升级功能

　　具有干扰检测告警功能
