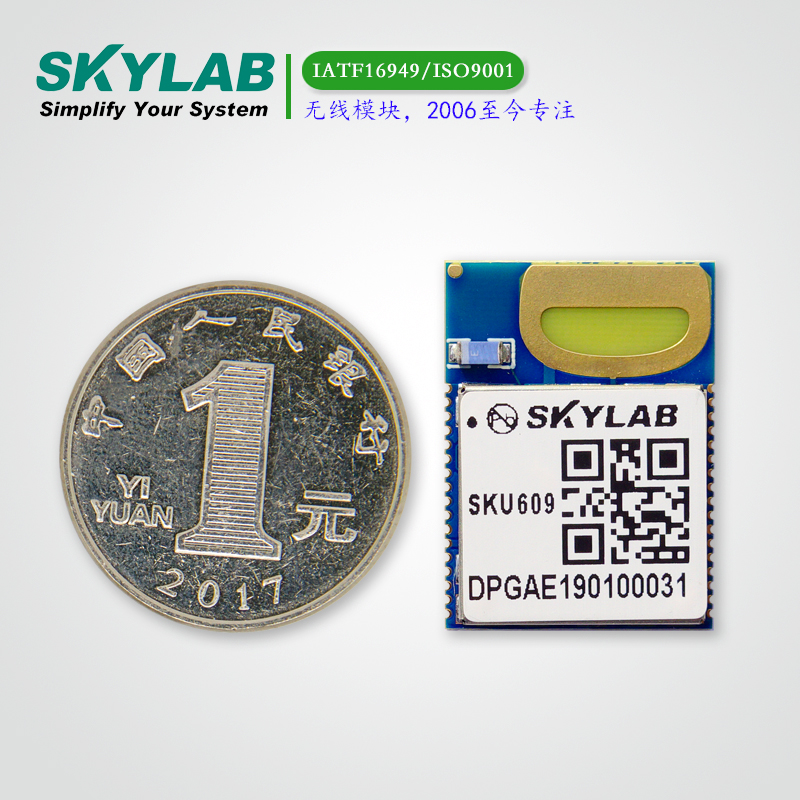

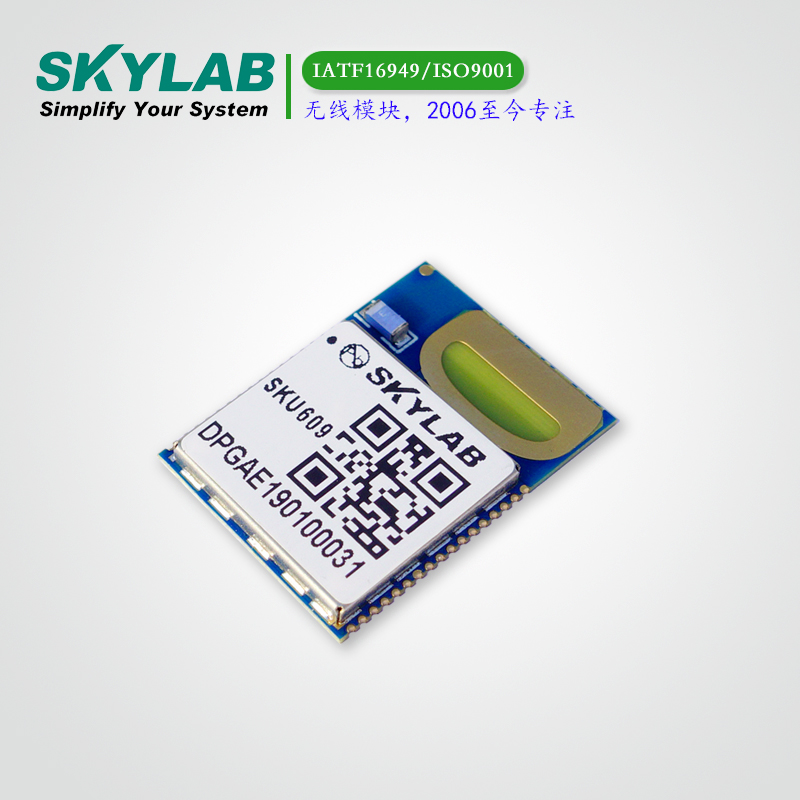

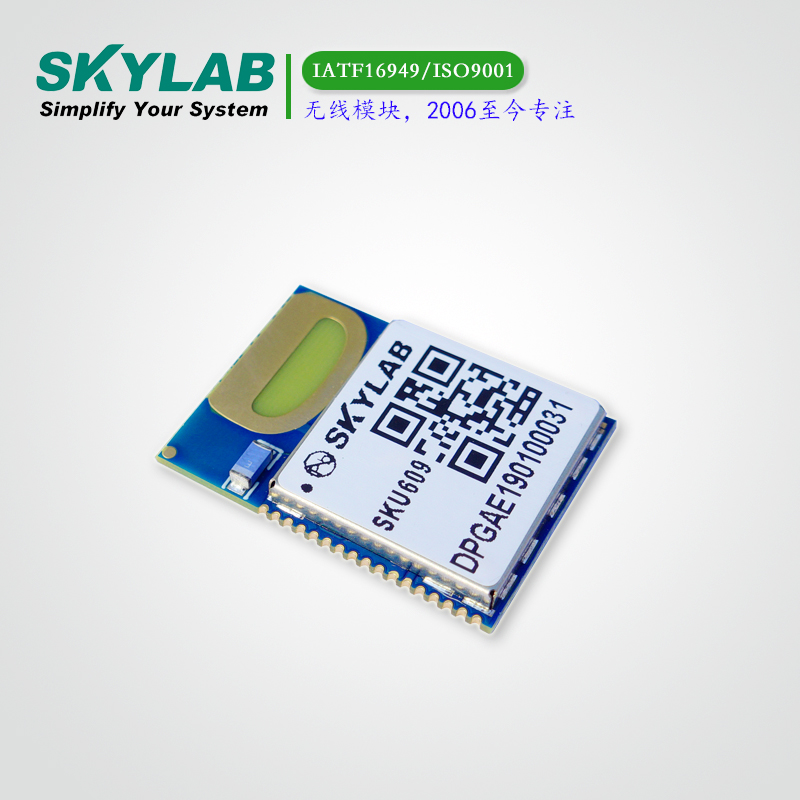

蓝牙UWB组合模块SKU609

UWB模块SKU609 是一款蓝牙UWB组合模块，蓝牙方案采用NRF52832、UWB方案采用DW1000。可以广泛应用于UWB（TDOA、TWR）高精度定位系统，也可以应用于基于UWB的精准双向测距。

优势：蓝牙UWB组合模块,精准双向测距,高精度定位

尺寸：19.1* 26.2*2.6（mm）

模块介绍

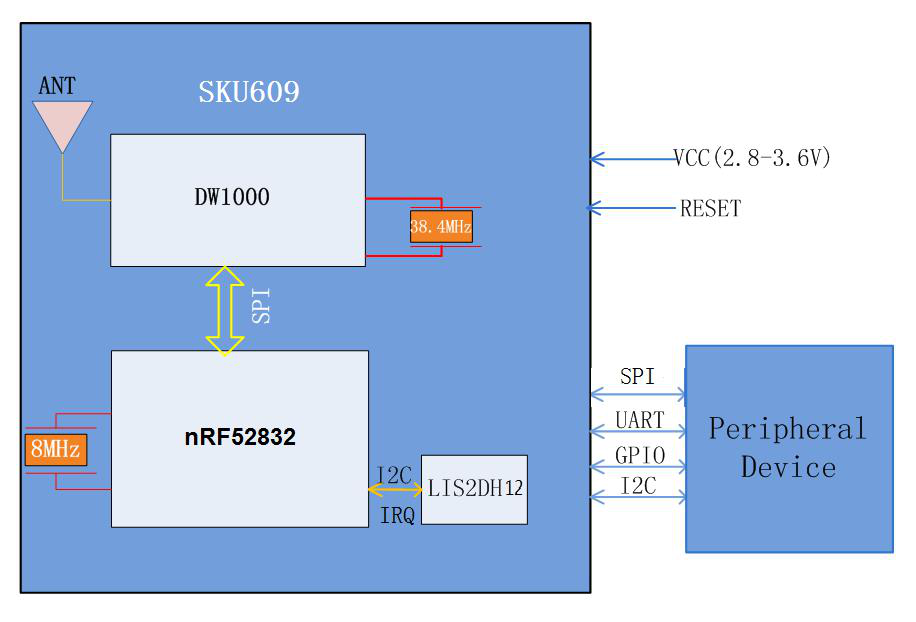

UWB模块SKU609 是一款蓝牙UWB组合模块，蓝牙方案采用NRF52832、UWB方案采用DW1000。可以广泛应用于UWB（TDOA、TWR）高精度定位系统，也可以应用于基于UWB的精准双向测距。内嵌加速传感器，可以实现静止和运动条件下发包频率的自动切换，并且配合客户使用情景提供各种低功耗模式设计。紧凑的结构设计，可以方便嵌入客户产品中，实现客户产品的高精度定位。

关于UWB模块更多信息，请下载本页规格书或咨询：0755-83408210。

模块应用

医疗保健（找到资产，患者和员工）

工业（资产跟踪，工厂自动化）

零售（安全，导航，客户分析）

消费者（联网家庭，体育分析）

模块参数

基本参数
工作电压	2.8V~3.6V
模块尺寸	19.1* 26.2*2.6（mm）
工作温度	-30℃~85℃
存储温度	-40℃~85℃
UWB无线参数
频率	6.240~6.739GHZ（default）,compliant 3.244GHz-6.998GHz
信道	支持Ch1-5,默认Ch5

模块特性

测距精度在10cm以内

6.8 Mbps数据速率

典型的60米视距范围

符合IEEE 802.15.4-2011 UWB标准

Nordic Semiconductor nRF52832

蓝牙?连接

Bluetooth 芯片天线

运动传感器：3轴加速度计

针对低功耗睡眠模式优化的电流消耗：<15μA

供电电压：2.8 V至3.6 V

尺寸：19.1mmx 26.2mmx 2.6mm

UWB模块优势

使锚点，标签和网关能够快速启动整个RTLS系统

加速产品设计，加快产品上市速度并降低开发成本

无线更新

用户API到SKU609固件（可用作库），用于用户代码定制

板载Bluetooth?SMART，可连接手机/平板电脑/ PC

SPI，UART和Bluetooth?API，用于从外部设备访问SKU609固件

低功耗硬件设计和软件架构，可延长电池寿命

资料下载

Skylab_SKU609_V1.03_datasheet .pdf
