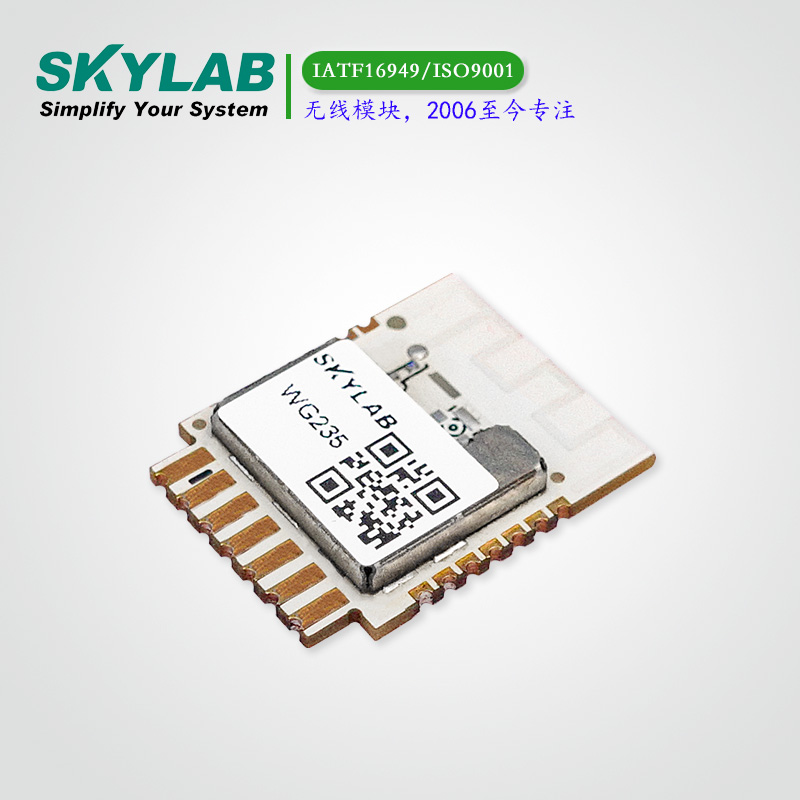

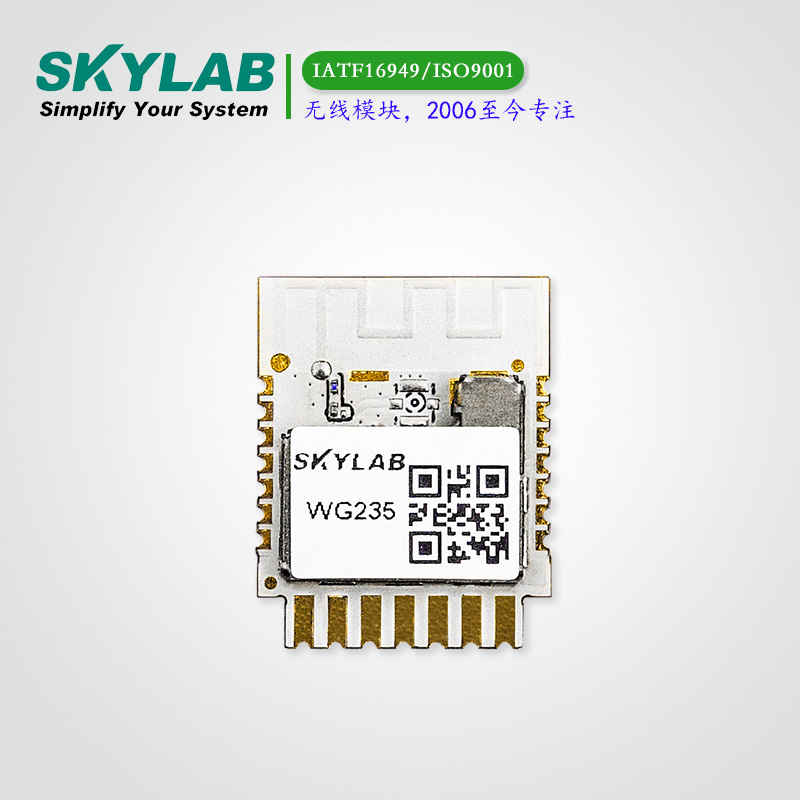

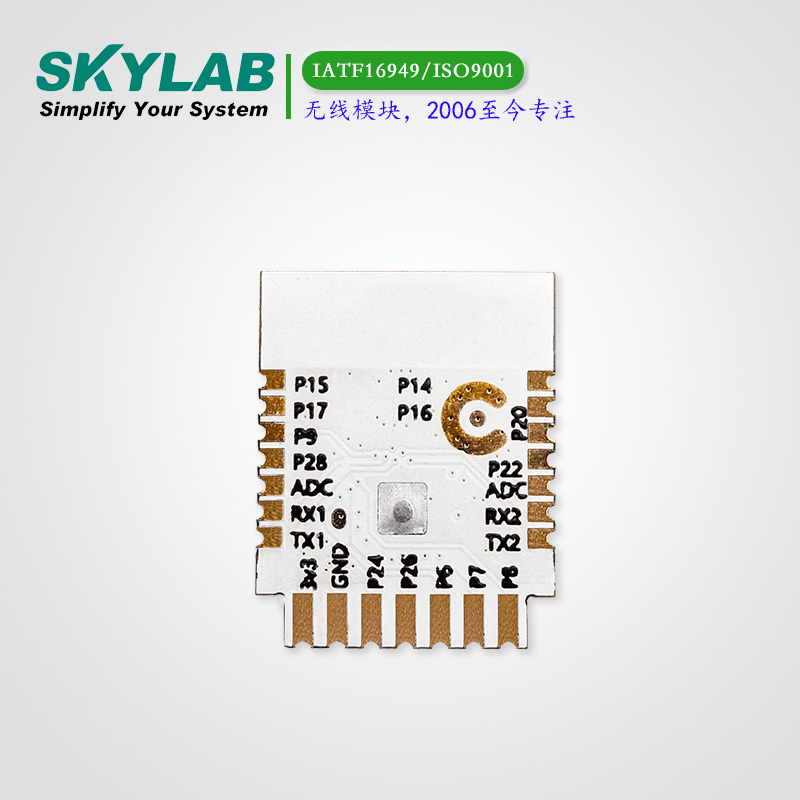

WiFi+蓝牙5.1涂鸦CBU模组（功能定制）WG235

WG235 集成蓝牙双模5.1 和Wi-Fi 802.11n 的芯片。芯片集成了完整的Wi-Fi 和蓝牙应用需要的硬件和软件资源，可以支持AP 和STA 双角色连接，并同时支持经典蓝牙和低功耗蓝牙连接。

优势：WiFi+蓝牙双模，UART，蓝牙5.1，智能家居

尺寸：20.3*15.8*2.7（mm）

模块介绍

WG235 集成蓝牙双模5.1 和Wi-Fi 802.11n 的芯片。芯片集成了完整的Wi-Fi 和蓝牙应用需要的硬件和软件资源，可以支持AP 和STA 双角色连接，并同时支持经典蓝牙和低功耗蓝牙连接。运行速度最高可到120 MHz 的32-bit MCU 以及内置的256 KB RAM，可以使得芯片支持云连接。

  WG235 拥有丰富的外设，如PWM、I2C、UART、SPI、SDIO 以及IRDA。可以直接通过UART 下载和烧录程序。多达六路的32 位高速PWM 输出使用芯片非常适合高品质的LED 控制。每2 个PWM 可配置为相位可控的差分模式，以支持电机和灯带驱动。

  WG235 内部集成了基于优先级的Wi-Fi 和蓝牙共存控制模块，实现实时的优先级和收发调度。WG235 可以提供当前收发器的收发状态指示，从而支持外部的PA 和LNA 扩展。

  WG235 内嵌EFUSE 并支持FLASH 内的OTP 读写，可以用于提供唯一序列号、代码加密并保护调试接口安全。内部集成了真随机数发生器和安全模块，保证通信的安全和快速的身份验证和网络连接。

  WG235 支持低功耗睡眠模式，MCU 可以进入睡眠状态，达到微安级的睡眠电流。WG235 支持的深度睡眠模式，可以在几个微安的电流下，运行32 位时钟，并可以被此时钟唤醒或者被任何GPIO 唤醒。

  WG235是一款外形小巧，支持协议802.11 b / g / n 的单流板载低功耗应用处理器的WIFI模块。它是一个低成本串行WIFI模块，支持UART-WIFI-以太网数据传输。

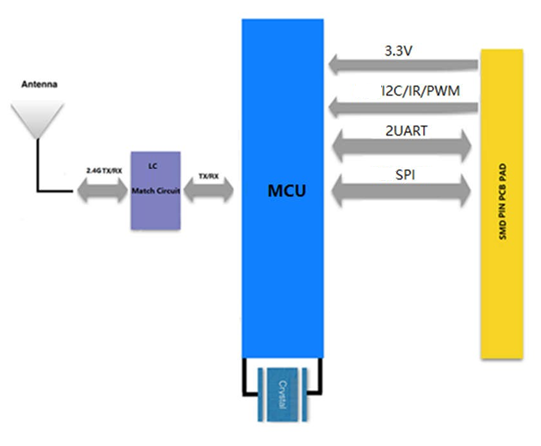

WG235应用框图

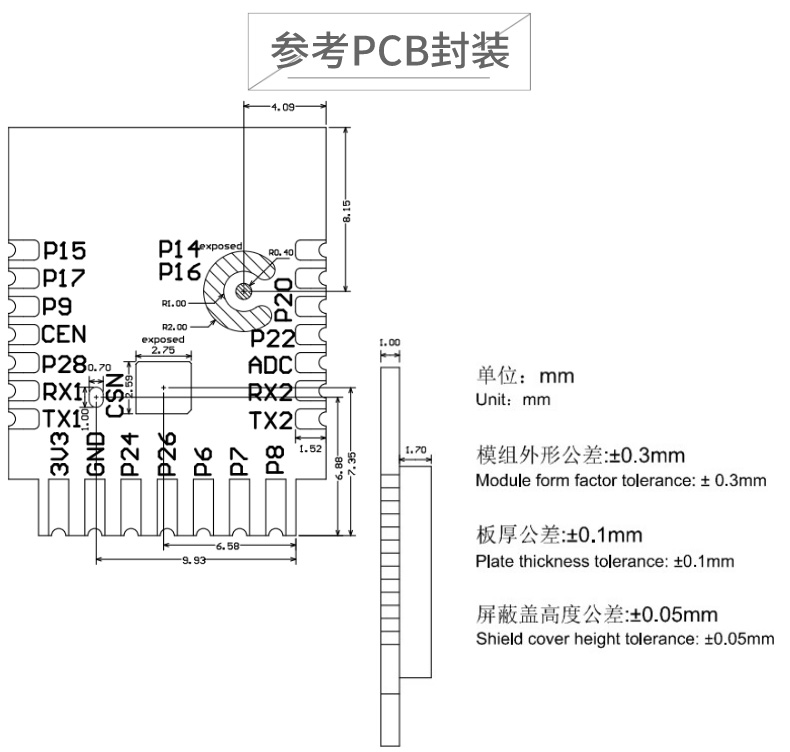

WG235 PCB参考封装图

模块应用

u物联网

u网络消费设备

u计量

u楼宇自动化

u家庭自动化

u智能家居网关

u智能照明

u智能插头和灯

u婴儿监视器

u传感器网络

u工业控制

模块参数

硬件特性/Hardware Features
模块/Module	WG235
天线类型/Antenna type	PCB Antenna or IPEX Connector
电压/Voltage	3.3V+/-10%
尺寸/Dimensions(L×W×H)	20.3mm15.8mm2.7mm
其他/Others
环境/environment	Operating Temperature: -20℃~70℃
	Storage Temperature: -40℃~125℃
	Operating Humidity: 10%~90% non-condensing
	Storage Humidity: 5%~90% non-condensing

2.4GHz WIFI 特性/2.4GHz WIFI Features
无线标准/Wireless standards	IEEE 802.11 b/g/n
频率范围/Frequency range	2.412-2.484GHz
传输速率/Data rates	IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n Standard Mode: 150Mbps @ HT40(MCS7)
2.4G 接收灵敏度/2.4G Receive sensitivity	HT20 MCS7 : -70dBm@10% PER(MCS7)
	OFDM 54M: -72dBm@10% PER
	CCK, 11M: -86dBm@ 8% PER
无线安全/Wireless security	Supports WEP64/128, WPA, WPA2, TKIP, WAPI, and AES hardware encryption
发射功率±2dBm/Wireless transmit power with ±2dBm tolerance	IEEE 802.11n: 11-13dBm@HT20 MCS7 IEEE 802.11g: 12dBm
发射功率±2dBm/Wireless transmit power with ±2dBm tolerance	IEEE 802.11b: 18dBm
工作模式/ Work mode	Soft AP/ Station

参数/Parameter	最小/Minimum	典型/Typical	最大/Maximum	单位/Unit
工作频率/ Working frequency	2402		2480	MHz
空中速率/ Data Rate		1		Mbps
发射功率/Wireless transmit power	-20	5	20	dBm
灵敏度/ Sensitivity			-97	dBm
最大射频信号输入/Maximum RF signal input	-10			dBm

模块特性

符合 IEEE 802.11b/g/n WLANs
  集成经典蓝牙和低功耗BLE系统
  蓝牙和Wi-Fi 共享天线和收发电路。
  内部基于优先级的调度逻辑保证蓝牙和Wi-Fi 双连接的稳定并能够有效地共享空中资源。
  802.11 n（2.4 GHz），高达150 Mbps
  支持STA、AP
  AT Set，云服务器，应用程序
  网络协议：IPv4，TCP / UDP / HTTP / FTP
  256 KB 内部RAM
  2MB 内部Flash
  256 Byte ~ 2 KByte OTP
  Wi-Fi保护访问（WPA）/ WPA2/ WPA2企业版/无线网络连接受保护的设置（WPS）
  六路高速10 位多通道ADC，并支持内部滤波到16 位
  符合RoHS 环保要求
  符合FCC,CE

资料下载

WiFi+蓝牙5.1涂鸦CBU模组（功能定制）WG235规格书下载
