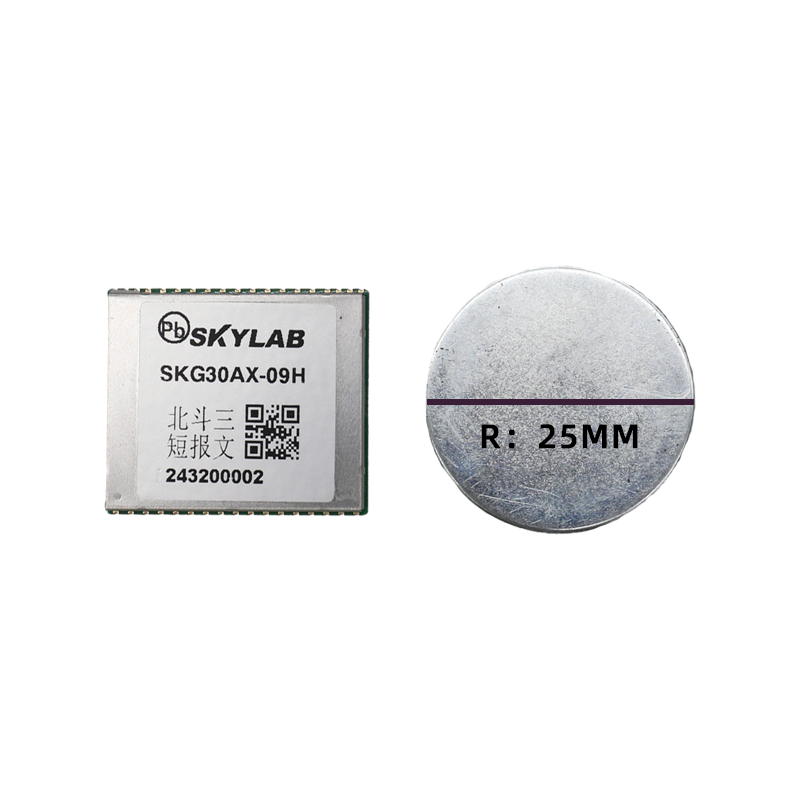

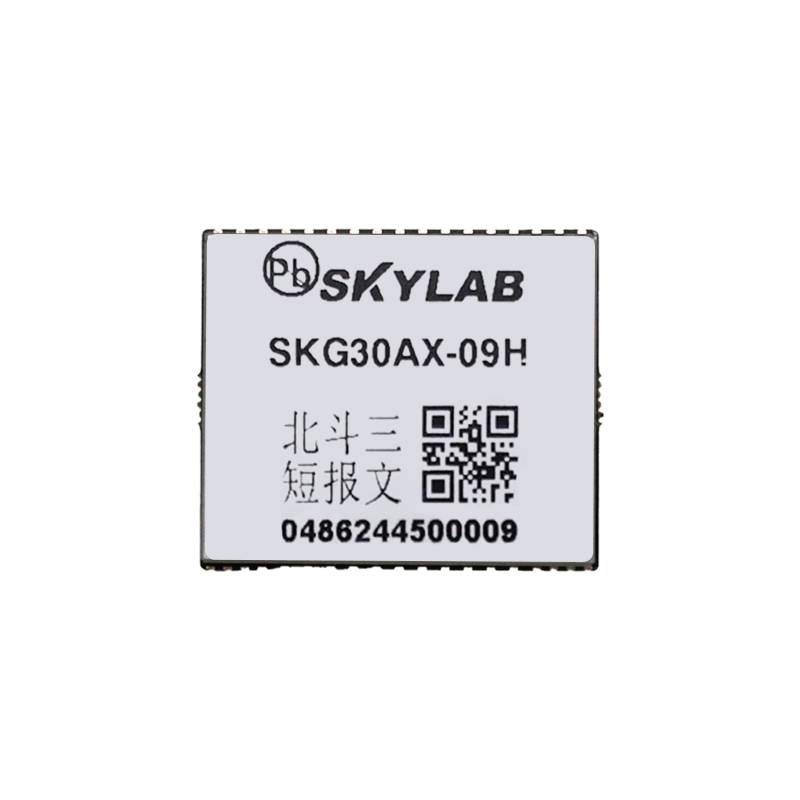

SKG30AX-09H纯北斗三号区域短报文通信模块

SKG30AX-09H纯北斗三号区域短报文通信模块

SKG30AX-09H纯北斗三号区域短报文通信模块

SKG30AX-09H纯北斗三号区域短报文通信模块

0

/

0

北斗三短报文模组/单北斗模组

SKG30AX-09H纯北斗三号区域短报文通信模块

SKG30AX-09H是一款北斗三号区域短报文通信模块，其内部集成了LNA低噪声放大器、射频收发信号滤波器、短报文射频基带一体化处理器、PA功率放大器等核心芯片。该模块可嵌入到整机产品中，通过外接北斗SIM智能卡及北斗短报文无源天线，即可实现北斗三号区域短报文信息收发及位置报告等基本功能。

优势：LNA低噪声放大器、射频收发信号滤波器

尺寸：30mm x 35mm x 3.6mm

模块介绍

　　SKG30AX-09H是一款北斗三号区域短报文通信模块，其内部集成了LNA低噪声放大器、射频收发信号滤波器、短报文射频基带一体化处理器、PA功率放大器等核心芯片。该模块可嵌入到整机产品中，通过外接北斗SIM智能卡及北斗短报文无源天线，即可实现北斗三号区域短报文信息收发及位置报告等基本功能。

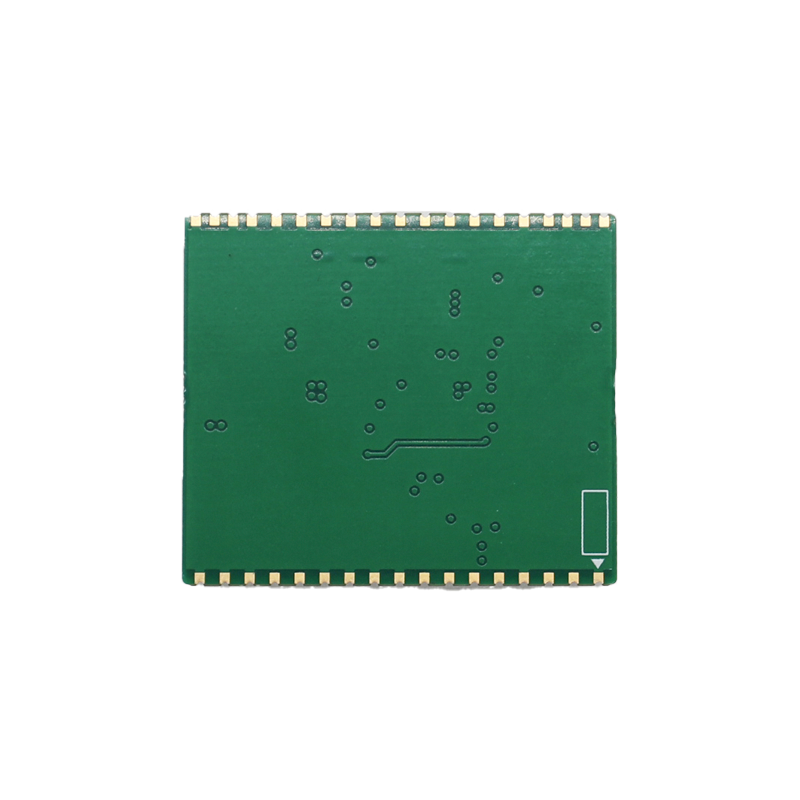

　　SKG30AX-09H采用邮票孔的表贴封装，内部电路集成度高、功耗低，非常易于集成到整机产品中，提升客户的产品竞争力。模块支持通过单UART串口实现模块固件升级及与上位机之间的数据通信。

　　SKG30AX-09H可广泛应用于通信盲区的补盲通信、行业应急通信、通信手段备份完善等应用场景，如各行业通信盲区监控管理、应急求救管理、无人区监控管理、户外运动管理、便携式终端、个人佩戴终端等。

模块应用

　　模块电气特性

　　◆ 模块大信号工作电压VCC_PA：默认直流5V;

　　◆ 模块小信号工作电压VCC：默认直流5V;

　　◆ 数字接口电平：LVTTL电平，2.7V～3.6V，默认3.3V;

　　◆ 模块发射瞬态功耗：≤6.5W(典型值);

　　◆ 模块待机(关闭发射通道)功耗：≤0.65W@5V;

　　◆ 模块休眠(关闭整个模块)功耗：≤0.001W@5V;

　　备注：

　　不建议超过推荐工作供电范围，模块长时间超限工作，存在损坏风险。

模块参数

模块特性

　　SKG30AX-09H是一款非常紧凑的北斗三号短报文通信模块，在小尺寸封装条件下可以达成高灵敏度、高收发成功率、低功耗等优异性能。模块具有如下优势特征：

　　模块集成了北斗三号短报文射频基带一体化SOC芯片，更为紧凑、工作可靠性更高。

　　模块集成了高效率线性功放，发射瞬态功耗更低。

　　模块集成了灵活的收/发通道控制技术，功耗更低。

　　模块采用紧凑性设计方案，有利于用户整机的灵活布局，应用范围更广。

资料下载

SKG30AX-09H纯北斗三号区域短报文通信模块规格书下载
