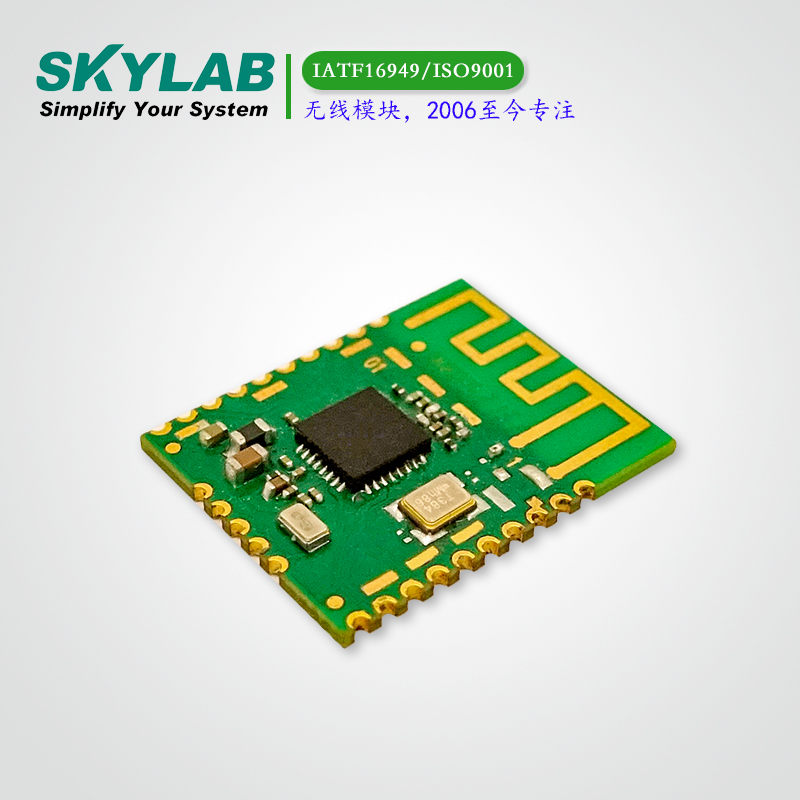

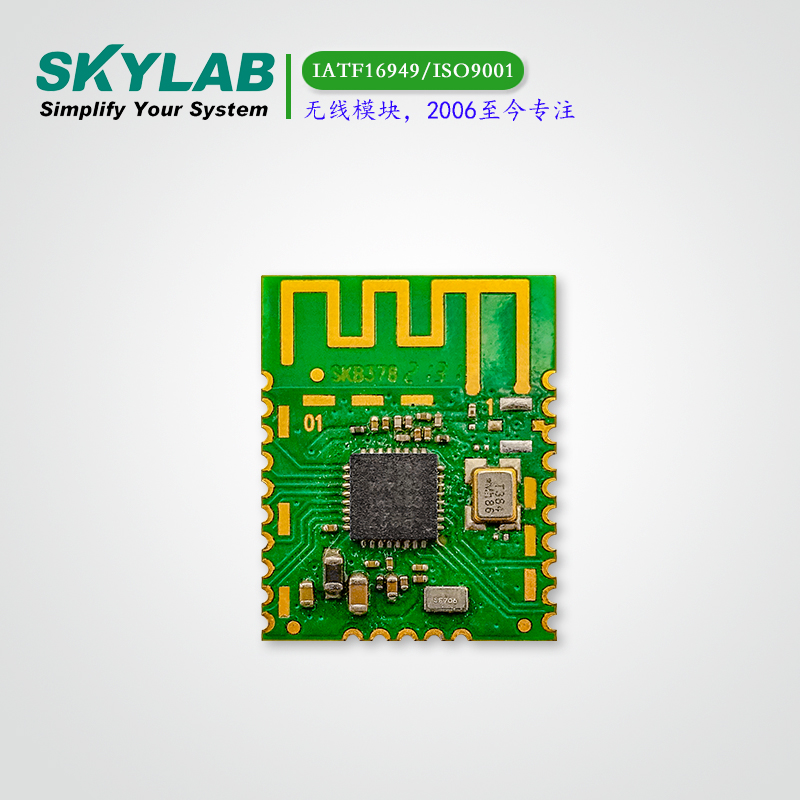

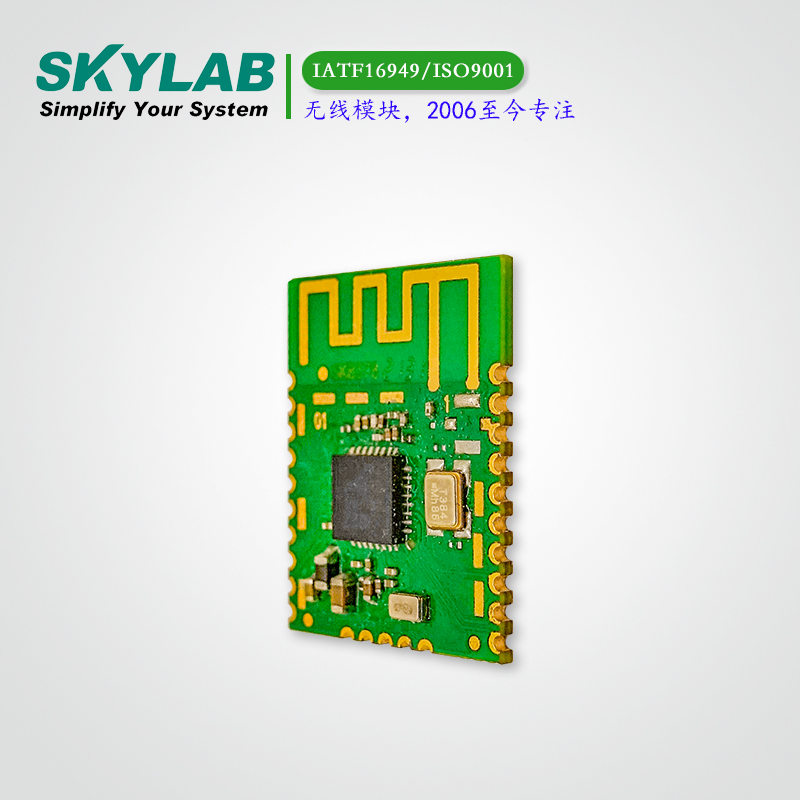

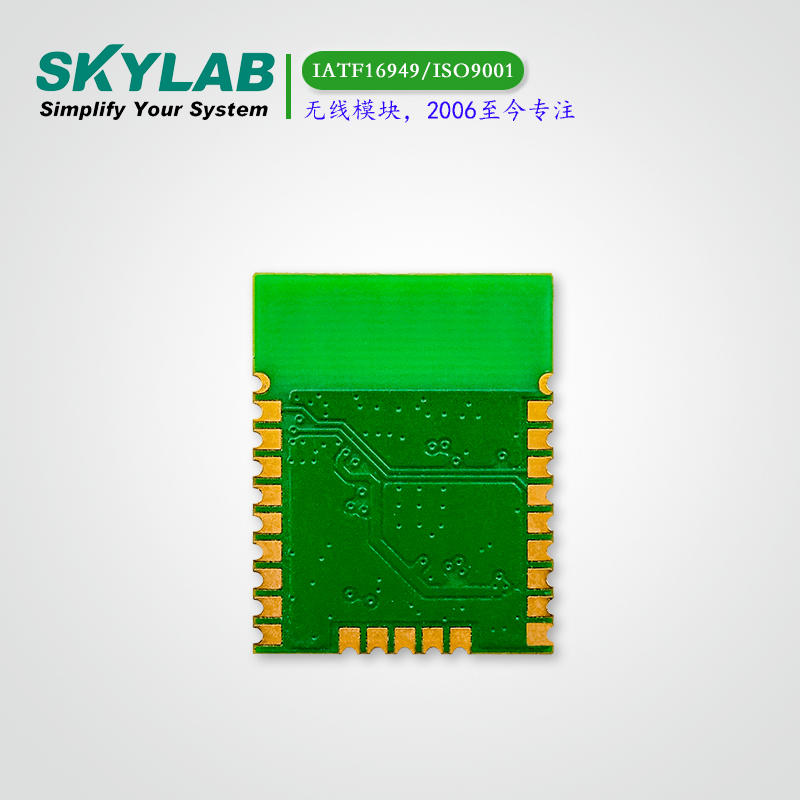

BLE5.2蓝牙模块SKB378

SKB378是一个高度集成的工业级蓝牙5.2模组，可用来在2.4GHz ISM频段内做高速率、远距离无线透传模块，主频76.8MHz，32位ARM Cotex-M33处理器，同时内置32kB RAM和512kB Flash，支持模拟或者数字外设。支持低功耗模式，休眠电流＜1.8μA。

优势：BLE5.2，超低功耗，BLE AOA/AOD，远距离透传模块

尺寸：17.4*13.7*1.9（mm）

模块介绍

SKB378是一个高度集成的蓝牙5.2模组，可用来在2.4GHz ISM频段内做高速率、远距离无线透传模块。模组基于EFR32BG22蓝牙无线收发芯片，内部集成32位ARM Cotex-M33处理器，主频76.8MHz，同时内置32kB RAM和512kB Flash，支持模拟或者数字外设。

SKB378 提供了超低功耗（TX 4.1mA@0dBm, RX 3.6mA@1Mbps, Sleep current<1.8uA）、高性价比的蓝牙传输和AOA定位应用。

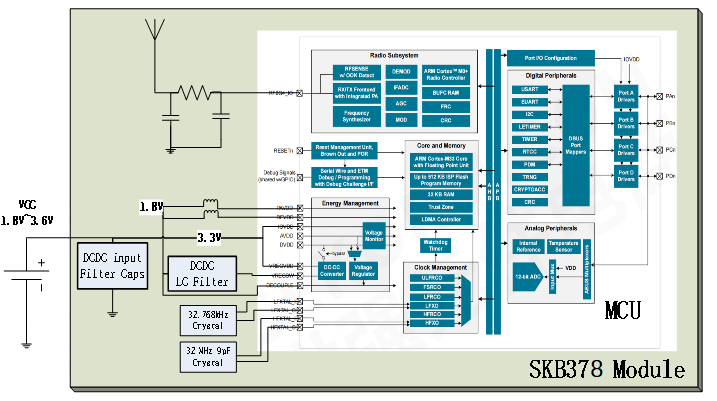

BLE5.2蓝牙模块SKB378应用框图

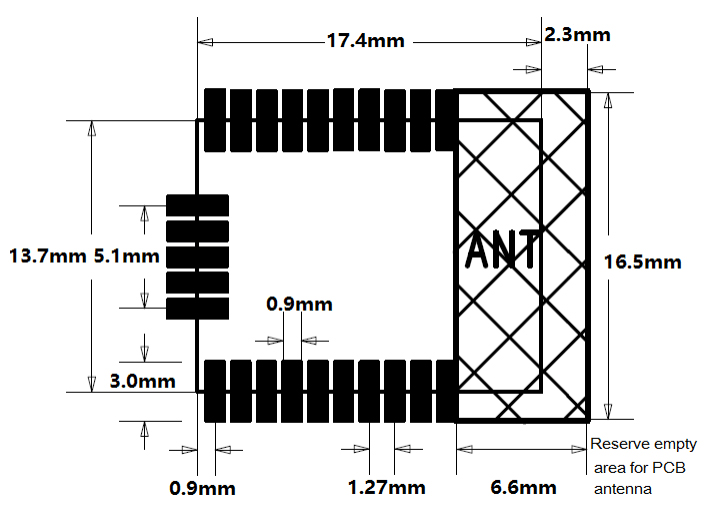

BLE5.2蓝牙模块SKB378 PCB设计参考

模块应用

◆ 蓝牙AOA定位基站/信标

◆ 蓝牙5.2无线麦克风

◆ 电脑输入输出外设

鼠标

键盘

多点触控板

◆ 交互式娱乐设备

遥控器

3D眼镜

游戏远程控制器

◆ 个人局域网

健康传感及监控设备

医疗设备

遥控钥匙+手表手环

◆ 遥控玩具

◆ 彩色遥控LED灯

◆ 楼宇自动化

◆ 无线传感器网络

◆ 资产追踪

模块参数

硬件特性/Hardware Features
模块/Model	SKB378
天线类型/Antenna Type	PCB Antenna/ External Antenna(UF.L IPEX-1)
芯片/Chip-set Solution	EFR32BG22
电压/Voltage	1.71V~3.8V
尺寸/Dimension(L×W×H)	17.4×13.7×1.9 mm
无线特性/Wireless Features
无线标准/Wireless Standards	Bluetooth ® 5.2
频率范围/Frequency Range	2400MHz---2483.5MHz
传输速率/Data Rates	125kbps,500kbps,1Mbps,2Mbps(Bluetooth ® 5.2)
传输速率/Data Rates	250kbps Proprietary
无线安全/Wireless Security	AES HW Encryption
发射功率/Transmit Power	-27 to +6dBm(SKB378)
发射功率/Transmit Power	-28 to 0dBm(SKB378A)
调制/Modulation	2(G)FSK with fully configurable shaping
	OQPSK DSSS
	(G)MSK
接收灵敏度/Receive Sensitivity	-98.9dBm sensitivity @ 1Mbit/s GFSK
	-96.2dBm sensitivity @ 2Mbit/s GFSK
	-106.7dBm sensitivity @ 125kbps GFSK
Wake-on-RF Level¹	Min -28dBm(Threshold set to -34dBm)²
	Min -23dBm(Threshold set to -28dBm)
	Min -19dBm(Threshold set to -22dBm)
工作模式/Work Mode	Central/ Peripheral (Master/ Slave device in BLE connection)
功耗/Power Consumption
Default TX	4.1mA @ 0dBm
Default RX	3.6mA (1Mbps GFSK)
Idle mode	1.75uA(EM2 DeepSleep current [32kB RAM retention and
Idle mode	RTC running from Precision LFRCO])
其他/Others
Certification	ROHS
Environment	Operating Temperature: -40℃~85℃
	Storage Temperature: -40℃~125℃
	Operating Humidity: 10%~50% Non-condensing
	Storage Humidity: 5%~90% Non-condensing
