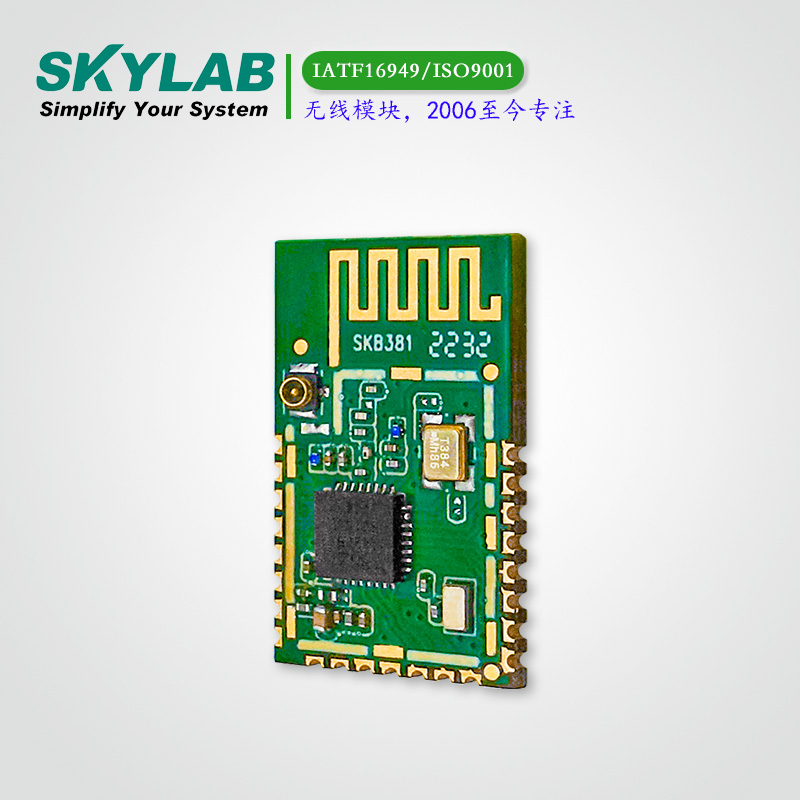

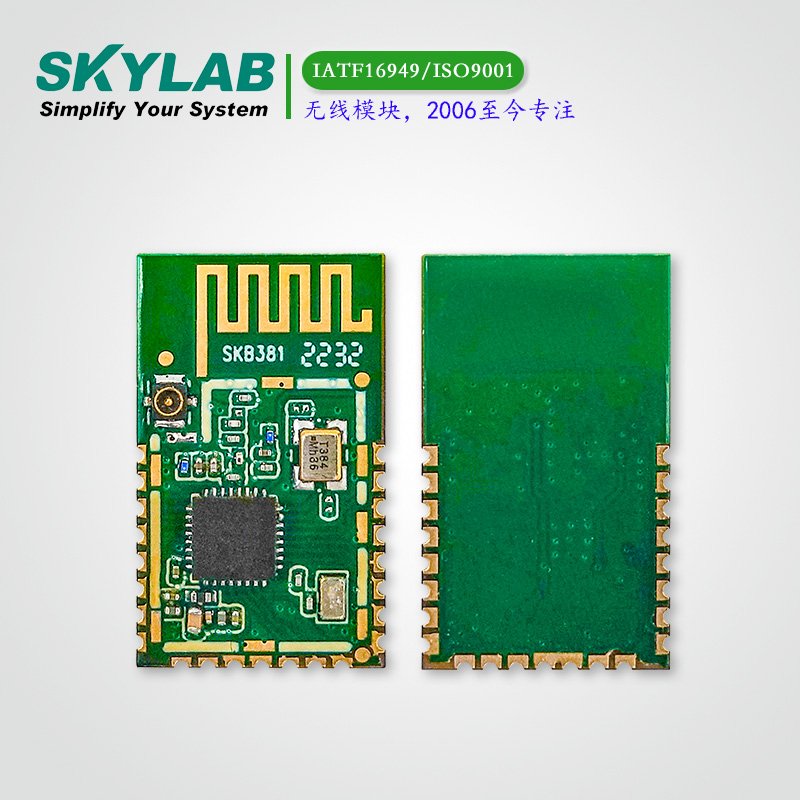

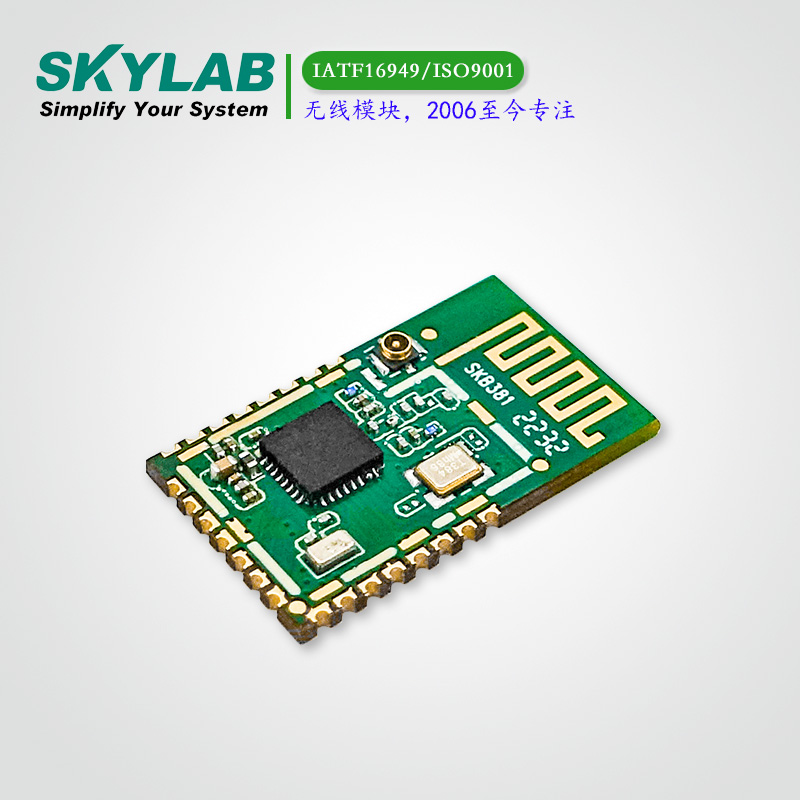

BLE5.0高功率蓝牙模块SKB381

SKB381是一个高度集成的高功率蓝牙5.0模组，可用来在2.4GHz ISM频段内做高速率、短距离无线通信。模块默认发射功率为20dBm，接收灵敏度为-104.9dBm@125kbps GFSK，支持125kbps，500kbps，1Mbps，2Mbps的BLE速率模式，可实现远距离数据传输。拥有16个I/O口可任意配置成各种接口，可根据需求选择PCB板载天线和IPEX-III代外置天线封装。

优势：工业级标准，BLE5.0，20dBm高速率，远距离透传模块

尺寸：20.0*12.0*2.0（mm）

模块介绍

SKB381是一个高度集成的高功率蓝牙5.0模组，可用来在2.4GHz ISM频段内做高速率、短距离无线通信。模组基于蓝牙无线收发芯片，内部集成32位ARM Cotex-M33处理器，主频80MHz，同时内置64kB RAM和512kB Flash，支持模拟或者数字外设。

模块默认发射功率为20dBm，支持125kbps，500kbps，1Mbps，2Mbps的BLE速率模式，各个BLE速率模式下的接收灵敏度分别为-97.5dBm sensitivity @ 1Mbit/s GFSK1，-94.4dBm sensitivity @ 2Mbit/s GFSK，-104.9dBm sensitivity @ 125kbps GFSK可实现远距离数据传输。拥有16个I/O口可任意配置成各种接口，可根据需求选择PCB板载天线和IPEX-III代外置天线封装。

模块拥有小尺寸，远距离，高性价比等优点，产品能较好的嵌入到客户产品中，同时满足客户对蓝牙产品再次快速编程需求。非常适合智能穿戴设备、智能家居、运动健身设备、消费电子、工业控制等IOT应用场景。

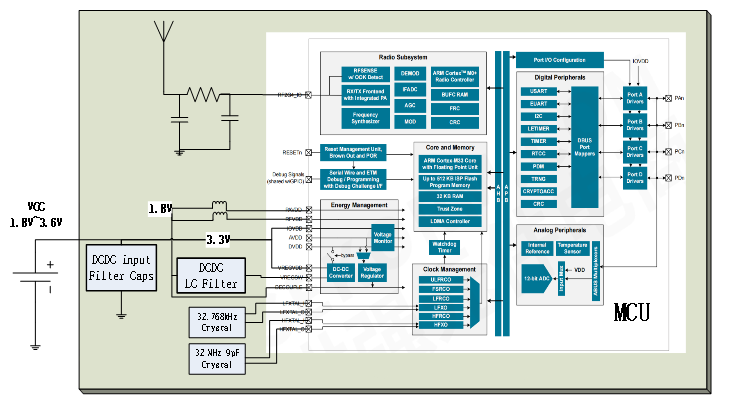

BLE5.0高功率蓝牙模块SKB381应用框图

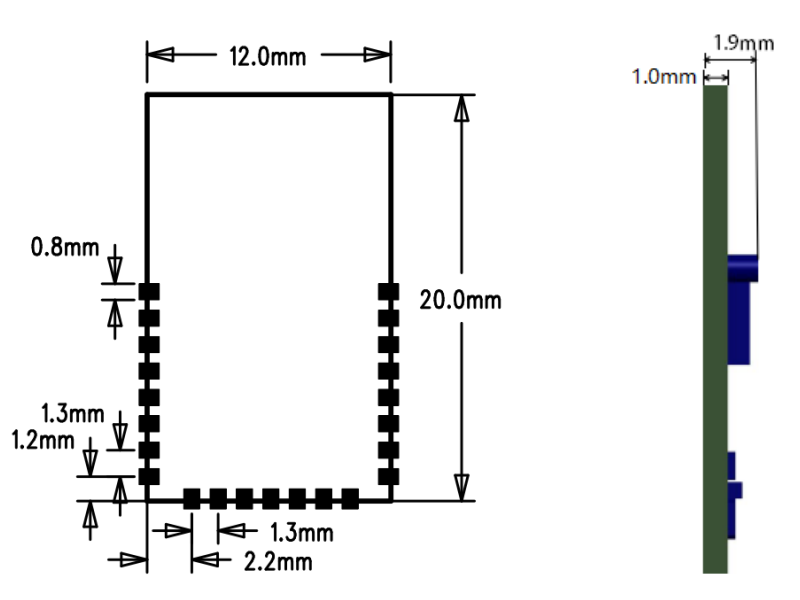

BLE5.0高功率蓝牙模块SKB381 PCB设计参考

模块应用

◆ 蓝牙5.0无线麦克风

◆ 电脑输入输出外设

鼠标

键盘

多点触控板

◆ 交互式娱乐设备

遥控器

3D眼镜

游戏远程控制器

◆ 个人局域网

健康传感及监控设备

医疗设备

遥控钥匙+手表手环

◆ 遥控玩具

◆ 室内定位蓝牙信标

◆ 彩色遥控LED灯

◆ 楼宇自动化

◆ 无线传感器网络

◆ 资产追踪

模块参数

硬件特性/Hardware Features
模块型号/Model	SKB381
天线类型/Antenna Type	PCB Antenna/ External Antenna
电压/Voltage	1.71V~3.8V
尺寸/Dimension(L×W×H)	20.0×12.0×2.0 mm
无线特性/Wireless Features
无线标准/Wireless Standards	Bluetooth ® 5.0
频率范围/Frequency Range	2400MHz---2483.5MHz
数据速率/Data Rates	125kbps,500kbps,1Mbps,2Mbps(Bluetooth ® 5.0)
通讯距离/Communication distance	TBD
广播距离/broadcast distance	TBD
无线安全/Wireless Security	AES HW Encryption
传输功率/Transmit Power	Tx Power +0dBm to +20dBm
调制/Modulation	GFSK
接收灵敏度/Receive Sensitivity	-97.5dBm sensitivity @ 1Mbit/s GFSK1 -94.4dBm sensitivity @ 2Mbit/s GFSK -104.9dBm sensitivity @ 125kbps GFSK
工作模式/Work Mode	Central/ Peripheral (Master/ Slave device in BLE connection)
功耗参数/Power Consumption
默认发射功率/Default TX	20dBm
默认接收功率/Default RX	8.8mA (1Mbit/s, 2GFSK, f = 2.4 GHz)
空闲模式/Idle mode	5.0uA(EM2 Deep Sleep current [96kB RAM retention and RTC running from LFXO])
发射功耗/Transmit power consumption	60.8mA（f=2.4 GHz, CW, 20dBm PA, 10dBm output power, PAVDD = 3.0 V）
广播功耗/Broadcast power consumption	TBD
数据连接功耗/Data connection power consumption	TBD
其它/Others
认证/Certification	ROHS
环境/Environment	Operating Temperature: -40℃~85℃
	Storage Temperature: -40℃~125℃
	Operating Humidity: 10%~50% Non-condensing
	Storage Humidity: 5%~90% Non-condensing

模块特性

◆ 主控芯片: SILICON LABS EFR32BG21A020F512IM32-B

◆ 蓝牙低功耗5.0协议

◆ 支持BLE全速率模式：125kbps/500kbps/1Mbps/2Mbps

◆ 优秀的射频性能：TX Power 20dBm / RX sensitivity -104.9dBm@125kbps GFSK

◆ 极低功耗: TX 9.3mA@0dBm,TX 33.8mA@10dBm, TX 60.8mA@20dBm；RX 8.8mA@1Mbps；Sleep current<5.0uA

◆ 2路16位定时器+1路32位RTC定时器+1路24位低功耗波形发生定时器

◆ 12位1M采样率SAR型ADC

◆ 高达16个带有输出状态保持和异步中断功能的通用I/O引脚

◆ 模块接口为通用串口，全双工双向通讯

◆ 硬件加密: AES 128/256, SHA-1, SHA-2, ECC(up to 256bit), ECDSA(up to 256bit), ECDH and J-Pake.

◆ 兼容ROHS（无铅）

资料下载

BLE5.0高功率蓝牙模块SKB381规格书下载
