大功率无人机WiFi4图传AP模组SKW77

SKW77是针对无人机远距离图片、视频传输及控制需求研发推出的一款大功率WiFi AP/Router模块，模块内部集成了双路PA和LNA，每路发射输出功率可达+28dBm以上。

优势：图传控制实时进行，传输距离1000m

尺寸：59*28.9*9(mm)

模块介绍

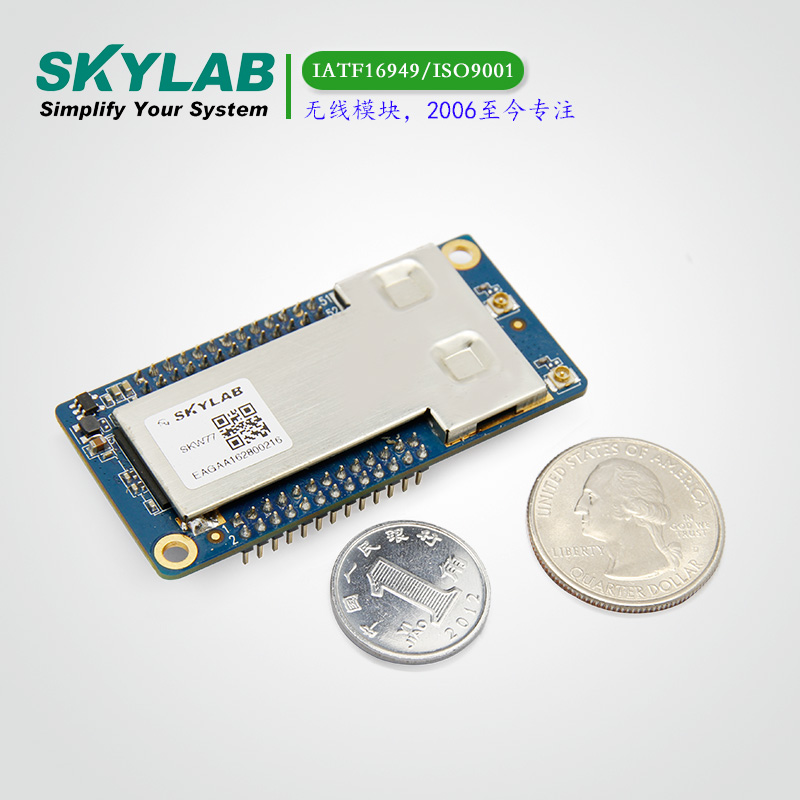

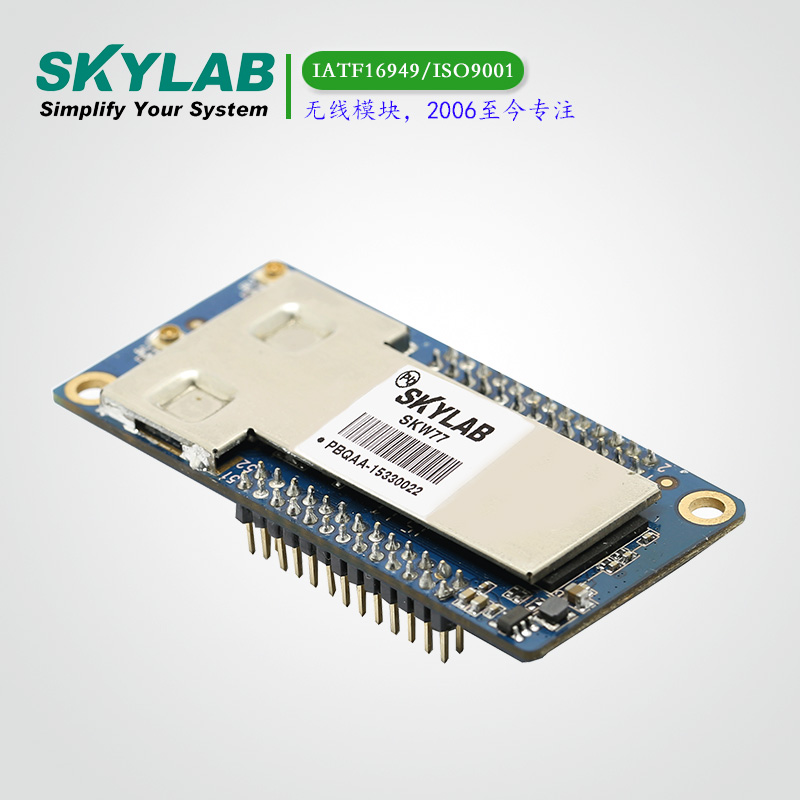

SKW77是一款大功率wifi路由器方案模块。该模块兼容802.11b/g/n，射频采用2x2 MIMO，最高速率可达300Mbps。模块内部集成了双路PA和LNA，每路发射输出功率可达+28dBm以上。空旷地带有效数据传输距离可达1000米以上，用户利用它可以轻松实现远距离数据传输功能。

该模块采用52pin双排插针方式，外部需提供+5.0V和+3.3V两路电源，分别给外置PA和主系统供电。模块自带操作系统，可以使用网页配置以达到方便快捷的联网工作。

该模块接口支持USB、I2S、UART、SDIO、WAN、LAN、LED。外置设备支持USB从设备，如U盘、USB摄像头等；支持SD存储卡；支持I2S设备；支持1WAN口和2LAN口。通过USB口也可以和4G模块连接，进行4G转wifi！

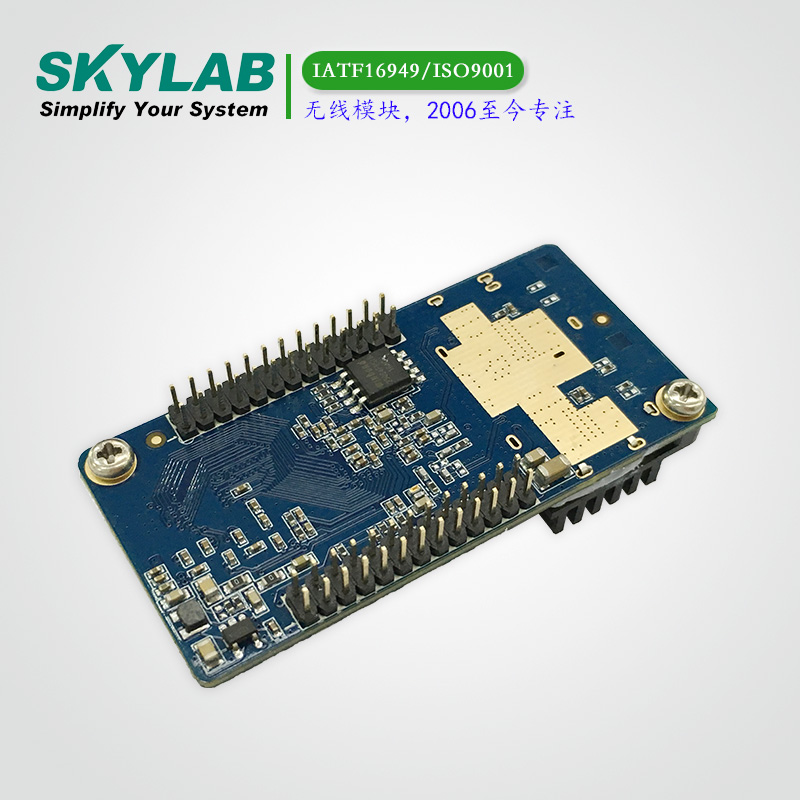

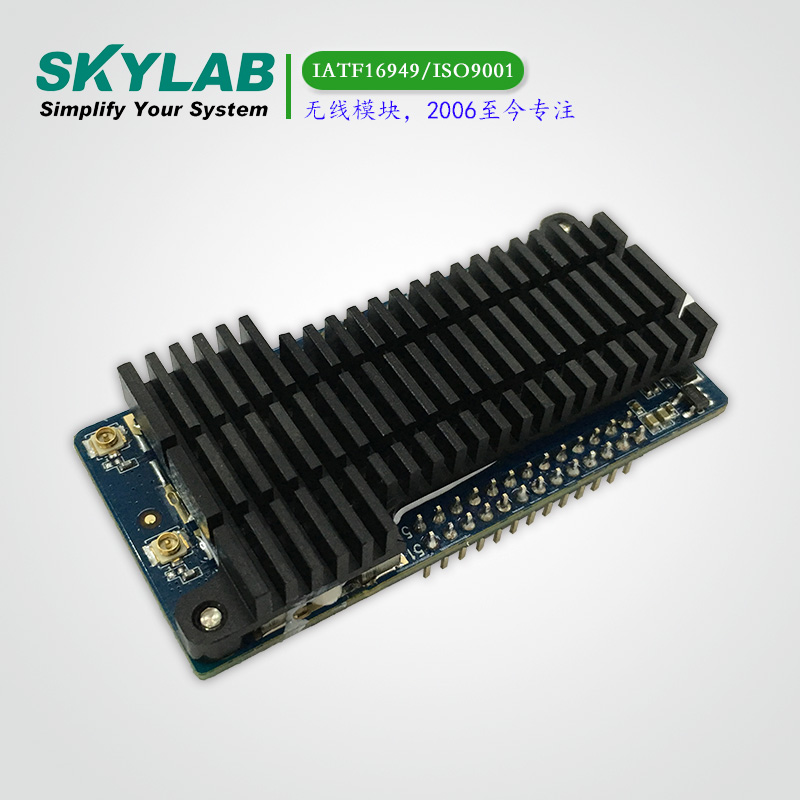

该模块自带散热片，工作环境温度可到-20℃至+60℃。

模块应用

无线远距离工业数据传输

无线远距离视频监控

无线远距离数据存储

无线远距离数据共享

大功率路由器

模块参数

硬件
型号	SKW77
天线	IPEX connector
芯片	MT7620A
电压	3.0-3.6V for VDD_3.3V,4.5-5.5V for VDD_5.0V
尺寸	5928.99mm
2.4GHz WiFi
无线标准	IEEE 802.11 b/g/n
频率范围	2.400GHz---2.4835GHz
传输速率	IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11g : 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n : 130Mbps @ HT20
	300Mbps @ HT40
接收灵敏度	HT40 MCS7 : -67dBm@10% PER(MCS7)
	HT20 MCS7 : -73dBm@10% PER(MCS7)
	54M: -76dBm@10% PER
	11M: -91dBm@ 8% PER
调制技术	802.11 Legacy b/g
	DSSS (DBPSK, DQPSK, CCK)
	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
无线安全	WPA/WPA2, WEP, TKIP, and AES
传输功率	IEEE 802.11n: 25dBm @HT40 MCS7
	IEEE 802.11n: 25dBm@HT20 MCS7
	IEEE 802.11g: 27dBm
	IEEE 802.11b: 29dBm
工作模式	Router/AP/Repeater
其他
资质	CE, FCC, RoHS
功耗@25℃	Status	Average/mA	MAX/mA
	Continuous Tx@VDD_5.0	740@+27dBm	1600
	Continuous Tx@VDD_3.3V	270@+28dBm	300
	Note: 1）5.0 V power supply is recommended to use 2A DC-DC regulator; 3.3 V power supply is recommended to use 500mA DC-DC regulator. 2）The maximum current consumption would be impacted by radiation environment and the driver mechanism
环境	Operating Temperature: -20℃~70℃
	Storage Temperature: -40℃~125℃
	Operating Humidity: 10%~90% non-condensing
	Storage Humidity: 5%~90% non-condensing
