G-mouse

G-mouse SKM51

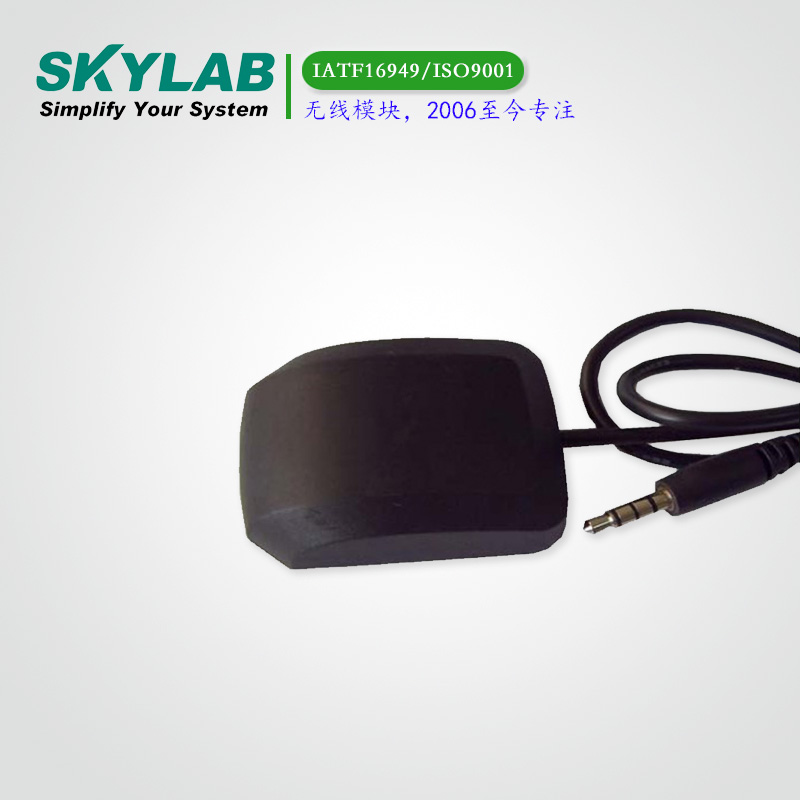

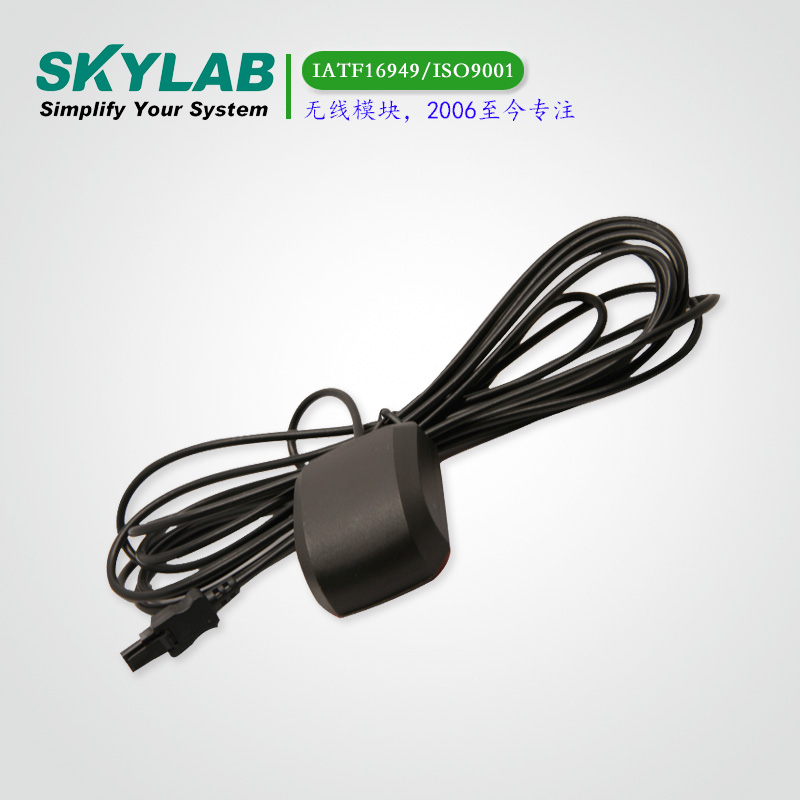

SKM51是一款完整的的GPS模块（模块+天线）,具有高灵敏度，低功耗和小尺寸的特点。这款模块通过内置天线接收信号，通过nmea协议或串行接口自定义协议可以完整的将位置、速度和时间信息等串行数据完整的记录。

优势：G-mouse,高灵敏度，3种接口

尺寸：50.5*38.5*18（mm）

模块介绍

它是基于高性能的特点联发科MT3333单片机架构,其-165dBm跟踪灵敏度，使其定位覆盖至城市峡谷和茂密的树叶环境中，而在这些环境以前的GNSS模块是不能定位的。小尺寸和低功耗的特点使它能够很容易被集成到便携式设备pnd、手机、相机和汽车导航系统。

订购信息（标准线长1.5，接头和线长可定制，定制起订量2k）

硬件接口协议类型	Micro-fit 3.0	Audio	JST
RS232	SKM51RM	SKM51RA	SKM51RJ
UART(TTL)	SKM51TM	SKM51TA	SKM51TJ
RS485	SKM514M	SKM514A	SKM514J

模块应用

定位系统LBS(LocatioBased Service)

车载导航系统Vehicle navigatiosystem

车辆监控

行车记录仪

测量测绘

模块参数

参数	指标
GPS接收器
接收器类型	L1 frequency band, C/A code, 22 Tracking / 66 Acquisition-Channel
灵敏度	Tracking	-165dBm
	Acquisition	-148dBm
定位精度	Position	3.0m CEP50 without SA(Typical Open Sky)
	Velocity	0.1m/s without SA
首次定位时间	Cold Start	23s
	Warm Start	2~3s
	Hot Start	1s
	Re-Acquisition	<1s
功耗值	Tracking	30mA @3.3V Typical
	Acquisition	35mA @3.3V
最大更新速率	1Hz
操作限制	Altitude	Max 18,000m
	Velocity	Max 515m/s
	Acceleration	Less than 4g
天线规格
外形尺寸	25254.0(mm)
中心频率	1575 ± 3 MHz
带宽	10 MHz min
阻抗	50 Ω
轴比	3 dB max
圆极化方式	RHCP
机械要求
尺寸	50.538.518（mm）
重量	80g
功耗
VCC	3.3V~5.5V
电流	30mA(typical)
运行环境
工作温度	-40 ~ +85 ℃ (w/o backup battery)
储存温度	-40 ~ +125 ℃
湿度	≦95%

模块特性

超高灵敏度：-165dBm

22跟踪/66捕获通道接收器

WAAS/EGNOS/MSAS/GAGAN支持

NMEA协议（默认值：9600bps）

内部备用电池

嵌入式贴片天线25 x 25 x 4.0毫米

工作温度范围：-40至85℃

RoHS合规性（无铅）

FCC、CE合规性

规格尺寸：50.5*38.5*18mm

资料下载

产品视频

推荐产品

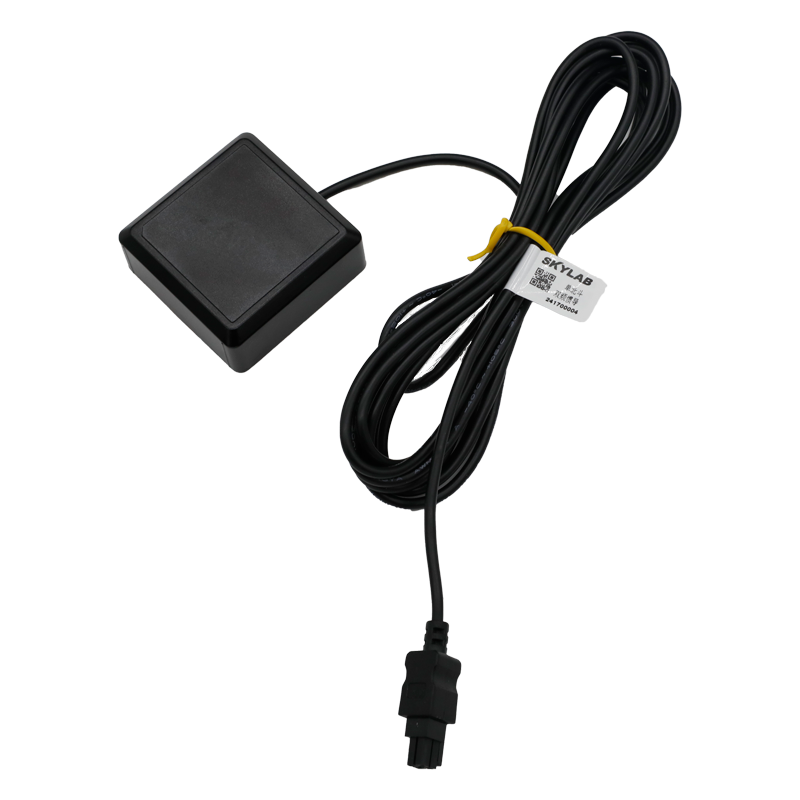

SKM2302DR单北斗惯导G-Mouse 嵌入式GNSS双频天线(L1+L5)
