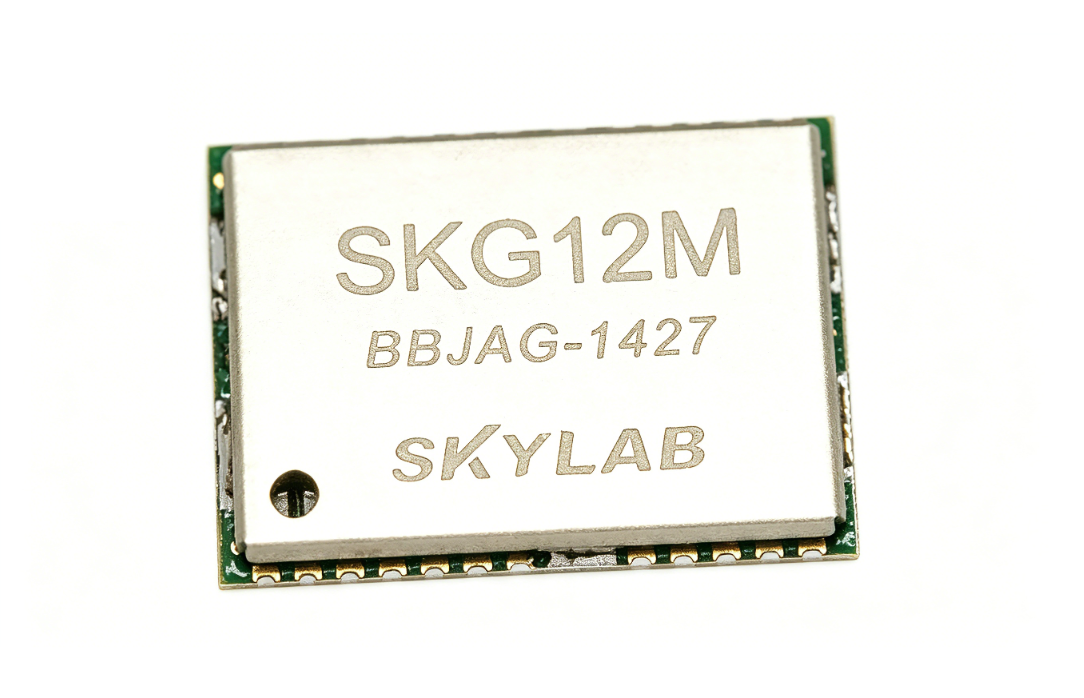

在汽车导航、个人定位设备、无人机、物联网追踪器等应用中，定位模块的性能直接决定了产品的核心体验。单频单系统模块在城市峡谷、树荫遮挡等复杂环境下，受电离层延迟和多路径效应影响，定位精度和稳定性难以满足专业需求;而高端多频多系统模块往往体积偏大、功耗较高。如何在紧凑尺寸和低功耗的约束下，获得双频多系统的高精度定位能力?SKG12M-06A双频全模定位模块给出了理想的答案——它同时支持L1和L5双频段，覆盖全球全部主流卫星导航系统，以200个跟踪通道、高灵敏度、低功耗和超小封装，为汽车导航、无人机、可穿戴设备等提供一颗“全频段、全星座”的高性能定位芯。
一、为什么需要“双频全模”定位模块?
◆ 双频抗电离层延迟：L1+L5双频组合可有效消除电离层延迟误差，在城市峡谷、林荫路等场景下显著提升定位精度与稳定性。
◆
全星座增加可用卫星：支持全球全部主流卫星系统(GPS/北斗/GLONASS/伽利略/QZSS/IRNSS)，在任何地区都能获得充沛的卫星信号，提高定位可用性与可靠性。
◆
低功耗与小尺寸需求：可穿戴、物联网、无人机等设备对功耗和尺寸极为敏感，SKG12M-06A在双频连续工作模式下功耗仅50mA(3.3V)，尺寸仅16.4×12.2×2.4mm，易于集成。
二、六大核心优势，定义双频全模定位新标准
1.L1+L5双频段接收，复杂环境下精度更优
模块同时支持L1频点(GPSL1、北斗B1I/B1C、伽利略E1、QZSSL1、GLONASSG1)和L5频点(GPSL5、北斗B2A/B2B/B2I、伽利略E5、QZSSL5、IRNSSL5)。双频组合有效消除电离层延迟，在城市峡谷、树荫遮挡等场景下，定位精度和抗多径能力显著优于单频模块。自主定位精度≤1.5米(CEP)，SBAS/DGNSS辅助下≤1米。
2.全星座系统支持，全球可用无忧
模块覆盖全球全部主流卫星导航系统：GPS、北斗(含北斗三号)、GLONASS、伽利略、QZSS、IRNSS(NAVIC)，并支持SBAS(WAAS/EGNOS/MSAS/GAGAN)。在任何地区，模块都能捕获至少30颗以上可用卫星，确保定位连续可靠。
3.200个跟踪频道+快速搜索引擎，弱信号场景快速锁定
模块配备200个具有快速搜索引擎的跟踪频道，跟踪灵敏度达-165dBm，重捕获-159dBm，冷启动-148dBm。在信号较弱的室内边缘、树荫下或城市峡谷中，仍能快速捕获并稳定跟踪卫星信号。冷启动时间≤28秒，热启动≤1秒，AGPS启动≤1.5秒。
4.低功耗设计，延长电池续航
◆ 连续L1+L5双频工作模式：功耗仅50mA@3.3V，适合电池供电设备。
◆ 休眠模式：低至22μA，适用于需要长时间待机的追踪器、可穿戴设备。
◆ 支持AGNSS辅助定位，降低首次定位功耗。
5.紧凑封装，兼容主流设计
◆ 尺寸：16.4mm×12.2mm×2.4mm，重量仅0.88克，SMD表贴封装，兼容市场主流GNSS模块管脚定义，可直接替换升级。
◆ 工作温度：-40℃~85℃，适应车载、户外等严苛环境。
◆ 丰富接口：提供UART(最高6Mbps)、PPS秒脉冲输出、I2C、复位、天线馈电等，方便系统集成。
6.精准授时与灵活配置
◆ PPS精度：≤20ns，可为外部系统提供高精度时间基准。
◆ 数据刷新率：支持1/2/5/10/20Hz可配置，默认1Hz。
◆ 通信协议：支持NMEA-0183及RTCM3，可通过串口发送控制命令并自动保存设置。
◆ 两种睡眠模式：串口命令唤醒或V_BACKUP保持+VCC切断唤醒，灵活适配低功耗场景。
三、技术规格一览
基本信息
◆ 模块型号：SKG12M-06A
◆ 支持频段：L1+L5双频
◆ 支持系统：GPS、北斗(含北斗三号)、GLONASS、伽利略、QZSS、IRNSS(NAVIC)、SBAS
◆ 跟踪频道：200个(带快速搜索引擎)
◆ 尺寸：16.4mm×12.2mm×2.4mm
◆ 重量：0.88克
◆ 封装：SMD表贴，兼容主流GNSS模块管脚
定位性能
◆ 自主定位精度：≤1.5米(CEP)
◆ SBAS/DGNSS精度：≤1米(CEP)
◆ 速度精度：0.1米/秒
◆ PPS精度：≤20纳秒
启动与灵敏度
◆ 冷启动：≤28秒
◆ 热启动：≤1秒
◆ AGPS启动：≤1.5秒
◆ 跟踪灵敏度：-165dBm
◆ 重捕获灵敏度：-159dBm
◆ 冷启动灵敏度：-148dBm
◆ 热启动灵敏度：-159dBm
功耗
◆ 连续L1+L5模式：50mA@3.3V
◆ 休眠模式：22μA
电气与环境
◆ 工作电压：1.8V~3.6V(典型3.3V)
◆ 备份电压：1.8V~3.6V
◆ 工作温度：-40℃~+85℃
◆ 存储温度：-40℃~+150℃
接口与外设
◆ UART：2路，最高6Mbps(默认115200，8-N-1)
◆ PPS：秒脉冲输出(精度≤20ns)
◆ I2C、复位、天线馈电、GPIO等
◆ 支持NMEA-0183协议及RTCM3差分输入
四、典型应用场景
◆ 汽车导航与车载监控：双频全模定位在城市峡谷、高架桥下等复杂路况中提供稳定、高精度的位置信息，支持实时导航、轨迹回传与防盗追踪。
◆ 个人导航设备：手持GPS/北斗导航仪、户外探险设备，高灵敏度确保在林荫、山谷中仍能定位。
◆ 无人机与航模：双频抗干扰能力保障无人机在城市环境中稳定飞行，高更新率(最高20Hz)满足动态控制需求。
◆ 物联网追踪器：资产跟踪、宠物定位、老人儿童防走失设备，低功耗休眠模式大幅延长电池更换周期。
◆ 汽车保全系统：实时位置上报、电子围栏、超速报警，低功耗适合长期待机。
◆ IRNSS应用：支持印度区域导航卫星系统，满足南亚地区特殊需求。
五、开发支持与定制服务
SKYLAB为SKG12M-06A提供完整的参考设计、Layout指南及技术支持，帮助客户快速完成硬件集成与天线匹配。模块支持固件升级与参数配置，可根据项目需求定制输出协议、刷新率及串口波特率。同时提供评估套件，方便客户在实际环境中验证定位性能。对于有更高精度(RTK)或惯导需求的场景，还可选用SKYLAB的双频RTK或组合导航系列产品。
以双频全模“芯”，赋能高精度定位规模化应用
SKG12M-06A双频全模定位模块，将L1+L5双频段、全球全星座覆盖、200个跟踪频道、低功耗与紧凑封装等旗舰性能融为一体，为汽车导航、无人机、可穿戴、物联网等领域提供了“全频段、全星座”的高性能定位芯。它让车载导航在城市峡谷中依然精准，让无人机在复杂电磁环境中稳定飞行，让每一台需要定位的设备都能获得全球最优的卫星信号支持。
