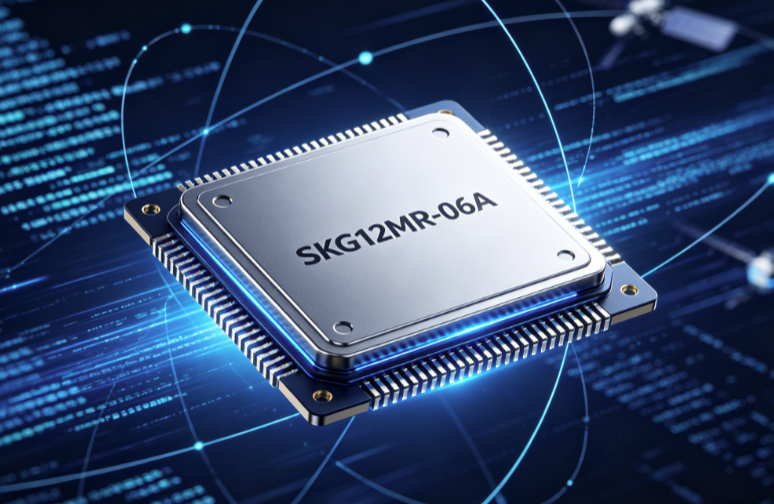

在无人机精准作业、车载高精度导航、手持RTK测绘、自动驾驶等应用中，定位精度与可靠性直接决定了设备的核心价值。传统单频单系统模块在复杂环境下易受电离层延迟和多路径效应影响，定位抖动明显，难以满足厘米级作业需求。而高端多频RTK模块往往体积偏大、功耗较高，限制了在小型化设备中的应用。如何在小尺寸、低功耗的约束下获得双频多系统、厘米级RTK定位能力?SKG12MR-06A双频全模RTK定位模块给出了理想的答案——它同时支持L1和L5双频段，覆盖全球全部主流卫星导航系统，内置RTK算法实现厘米级定位，以200个跟踪通道、低功耗和超小封装，为无人机、车载导航、手持RTK等应用提供一颗“全频段、全星座、厘米级”的高性能定位芯。
一、为什么需要双频多系统RTK模块?
◆ 电离层延迟误差：单频信号通过电离层时会产生无法消除的延迟，双频信号可通过组合观测值有效校正，显著提升定位精度。
◆
卫星可用性：多系统联合定位(GPS+北斗+伽利略+QZSS+IRNSS)使可见卫星数量增加一倍以上，在城市峡谷、树荫遮挡下依然保持高可用性。
◆ 厘米级作业要求：精准农业、无人机航测、自动驾驶等场景要求平面误差小于2厘米，传统单点定位无法满足。
SKG12MR-06A以双频全模接收+RTK技术，精准回应这些需求。
二、六大核心优势，定义高性能RTK模块新标杆
1.双频多系统，全星座信号接收
模块同时支持L1与L5双频段，覆盖的卫星系统包括：
◆ GPS：L1 C/A、L5
◆ 北斗：B1I、B1C、B2A
◆ 伽利略：E1、E5a
◆ QZSS：L1、L5
◆ GLONASS：G1
◆ SBAS：L1
◆ IRNSS：L5
总计多达200个跟踪通道，可在全球任何角落获得充沛的卫星信号。
2.厘米级RTK精度，满足专业作业需求
◆ RTK固定解精度：平面≤1cm+1ppm，高程≤1.5cm+1ppm。
◆ 收敛时间：通常在60秒内即可从浮点解收敛至固定解。
◆ 单点定位精度：水平≤1.0m CEP，垂直≤2.0m CEP。
支持通过UART接口接收RTCM 3.x差分数据，可接入CORS站或自建基准站。
3.高灵敏度与快速启动，复杂环境不丢星
◆ 跟踪灵敏度：-165dBm，重捕获-159dBm，冷启动-148dBm。
◆ 冷启动时间：≤28秒，热启动≤1秒，AGPS辅助启动≤1.5秒。
即使在信号较弱的树荫、楼宇之间，也能快速定位并保持连续跟踪。
4.低功耗设计，延长电池续航
◆ 连续L1+L5双频工作模式：功耗仅40mA @ 3.3V。
◆ 支持两种睡眠模式：可通过串口命令进入休眠(任意数据唤醒)，或切断VCC保留V_BCKP供电，唤醒后快速恢复。
适合无人机、手持终端等电池供电设备。
5.超小尺寸，兼容主流封装
◆ 封装尺寸：16.4mm×12.2mm×2.4mm，重量仅1.6克。
◆ SMD表贴封装，兼容市场主流GNSS模块管脚定义，可直接替换升级。
◆ 工作温度-40℃~85℃，适应户外严苛环境。
6.丰富接口与灵活配置
◆ 提供两路UART(波特率最高6Mbps)、PPS秒脉冲输出、I²C、GPIO等接口。
◆ 支持NMEA-0183协议及RTCM 3.x，数据刷新率可配置1/2/5/10/20Hz。
◆ 支持AGNSS辅助定位，支持通过串口发送命令并自动保存设置。
三、技术规格一览
基本信息
◆ 模块型号：SKG12MR-06A
◆ 支持频段：L1 + L5双频
◆ 支持系统：GPS、北斗(含北斗三号)、GLONASS、伽利略、QZSS、IRNSS(NAVIC)、SBAS
◆ 跟踪频道：200个(带快速搜索引擎)
◆ 尺寸：16.4mm × 12.2mm × 2.4mm
◆ 重量：1.6克
◆ 封装：SMD表贴，兼容主流GNSS模块管脚
定位性能
◆ 单点定位精度：水平≤1.0米(CEP)，垂直≤2.0米(CEP)
◆ RTK固定解精度：平面≤1cm+1ppm，高程≤1.5cm+1ppm
◆ 速度精度：0.1米/秒
◆ PPS精度：≤20纳秒
启动与灵敏度
◆ 冷启动：≤28秒
◆ 热启动：≤1秒
◆ AGPS启动：≤1.5秒
◆ 跟踪灵敏度：-165dBm
◆ 重捕获灵敏度：-159dBm
◆ 冷启动灵敏度：-148dBm
◆ 热启动灵敏度：-159dBm
功耗
◆ 连续L1+L5模式：40mA @ 3.3V
电气与环境
◆ 工作电压：1.8V ~ 3.6V(典型3.3V)
◆ 备份电压：1.8V ~ 3.6V
◆ 工作温度：-40℃ ~ +85℃
◆ 存储温度：-40℃ ~ +150℃
接口与外设
◆ UART：2路，最高6Mbps(默认115200，8-N-1)
◆ PPS：秒脉冲输出(精度≤20ns)
◆ I²C、复位、天线馈电、GPIO等
◆ 支持NMEA-0183协议及RTCM 3.x差分输入
四、典型应用场景
◆ 无人机与航测：为测绘无人机提供厘米级RTK定位，支持免像控高精度成图;为植保无人机提供精准航线跟踪。
◆ 车载高精度导航：适用于自动驾驶测试车、高精度地图采集车，在城市峡谷中保持稳定定位。
◆ 手持RTK设备：小型化测绘终端、手持GIS采集器，轻便且功耗低，适合野外长时间作业。
◆ 机器人与AGV：为室外巡检机器人、物流AGV提供厘米级自主导航。
◆ 精准农业：拖拉机自动驾驶、变量施肥作业，RTK固定解保障行距误差小于2厘米。
五、开发支持与定制服务
SKYLAB为SKG12MR-06A提供完整的参考设计、Layout指南及技术支持，帮助客户快速完成硬件集成与天线匹配。模块支持固件升级与参数配置，可根据项目需求定制输出协议、刷新率及睡眠策略。同时提供评估套件，方便客户在实际环境中验证RTK性能。
以双频RTK技术，赋能高精度定位规模化应用
SKG12MR-06A双频全模RTK定位模块，将L1+L5双频、全系统多星座、厘米级RTK等旗舰性能，浓缩于16.4×12.2mm的微小身躯之中。它让无人机可以在城市上空放心作业，让自动驾驶车辆可以在复杂路况中精准定位，让每一台需要高精度的设备都拥有可靠的“定位心脏”。
