UWB工卡标签VDU1501

nrf52832低功耗,TDOA算法,10cm定位精度

优势：nrf52832低功耗,TDOA算法,10cm定位精度

尺寸：85*54*7.5(mm)

模块介绍

VDU1501室内定位工卡标签，主控芯片采用nrf52832实现低功耗的待机，定位包的收发控制，定位方案采用DW1000实现基于UWB的TDOA室内高精度算法。可以实现佩戴人员的高精度室内定位。内置加速度传感器，智能切换人员运动和静止时的定位频率，实现最低功耗的待机，同时工卡带有SOS按键求救功能，可以实现敬老院等安全监护场合的人员定位。

使用说明：

UWB工卡标签接口使用说明

1.开机

长按按键，直到蓝色灯亮起，松开按键，蓝色灯会持续亮3s后熄灭，表示开机成功。充电时候工卡会处于开机状态。

2.SOS求救

工卡开机成功后，按下按键就表示一次紧急呼救。

3.关机

开机后，连续按3下按键，每次间隔在1s左右，最后一下长按，红灯亮起后灭掉表示关机成功。

4.充电

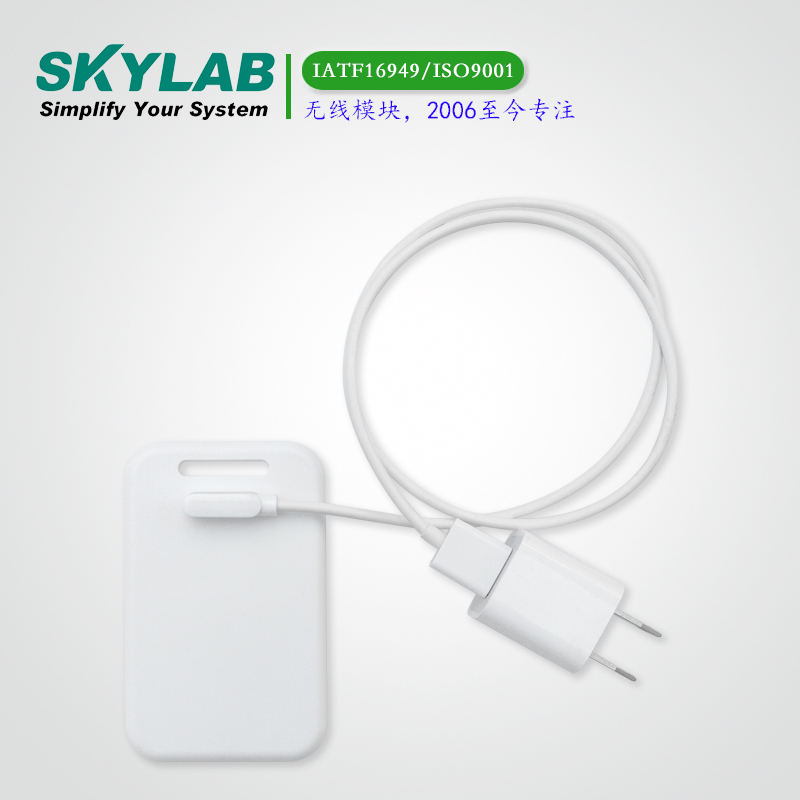

将配套的充电线一端插入5V直流充电适配器，另外一端通过磁力对准充电接口座吸住。红灯开始以1s的频率闪烁，当充满时候蓝灯会亮起，表示充满。移除充电器后，蓝灯熄灭。

模块应用

此uwb定位标签常用来做高精度人员定位管理使用，常见场景有以下两类：

（1）VDU1501R用来做高精度UWB定位，如下图所示；

（2） VDU1501R做高精度TWR双向测距，使用VDU1501R和uwb基站VDU2506进行双向测距，可实现人员和车辆的防撞预警。

模块参数

基本工作参数
运动刷新频率	1Hz
静止刷新频率	0.2Hz
功耗	待机20uA定位发射15mA
精度	平均精度10cm
一次充电使用时间	平均1月
定位距离	30米
电池容量	550毫安时
工作温度	-20~60度
产品尺寸	85547.5(mm)
UWB参数
频率范围	3244MHz---6999MHz
支持信道	500MHzChannel1,2,3and5
协议标准	IEEE802.15.4-2011UW
BLE参数	BLE参数（默认关闭，客户可以选择打开BLE功能）
存储	512kBflash/64kBRAM256kBflash/32kBRAM
协议	SupportBLE5.0
频率	2400MHz---2483.5MHz
充电适配器匹配参数	DC5V/2A

模块特性

* VDU1501R的主控芯片是ble蓝牙芯片nRF52832，可以实现低功耗待机、定位包的收发控制。

* 射频芯片是DW1000，发送或者接收UWB的TDOA/TWR数据包，进而在UWB基站的解析下，实现对佩戴UWB工卡标签的人员进行高精度测距或定位。

* 工卡标签内置加速度传感器，智能切换人员运动状态和静止状态时的定位频率，可以实现更低的功耗控制。

* 工卡标签配有SOS按键，可实现紧急求救功能，用于安全监护场合如敬老院、公检法等场所的人员定位和监护。

* 工卡标签内置马达，

（1）配合UWB基站可实现电子围栏，靠近或者进入设定区域实现安全告警功能；

（2）实现人员社交距离检测告警功能；

（3）也可用于发送紧急撤离信息，从而实现智慧工厂、工地的工人位置安全监控等。

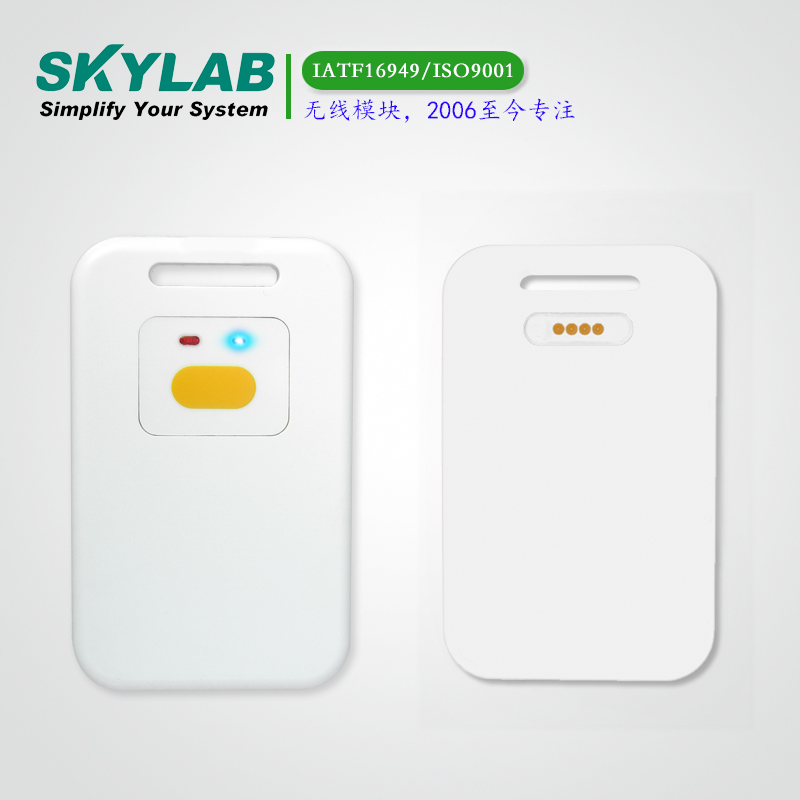

* 工卡标签的外壳使用白色圆角设计，采用超声压合技术，按键采用FPC按键3M胶贴方式，完美实现IP66级别的防水。

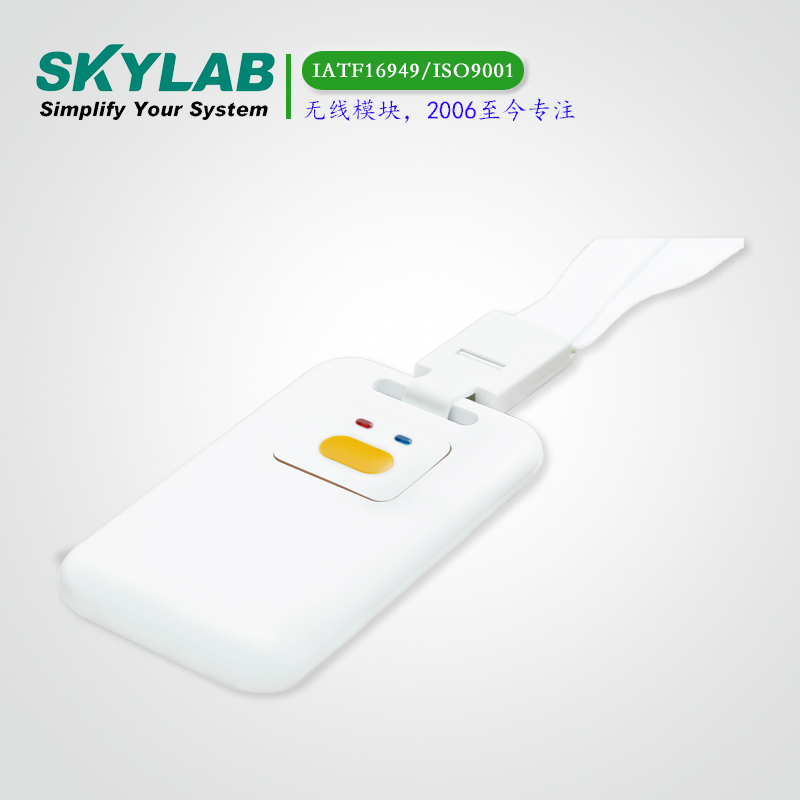

* 工卡标签配置了一条白色挂带，方便人员佩戴。

资料下载

95Power_VDU1501R_V1.01_规格书datasheet.pdf

95-power_VDU1501_v1.03_datasheet.pdf
