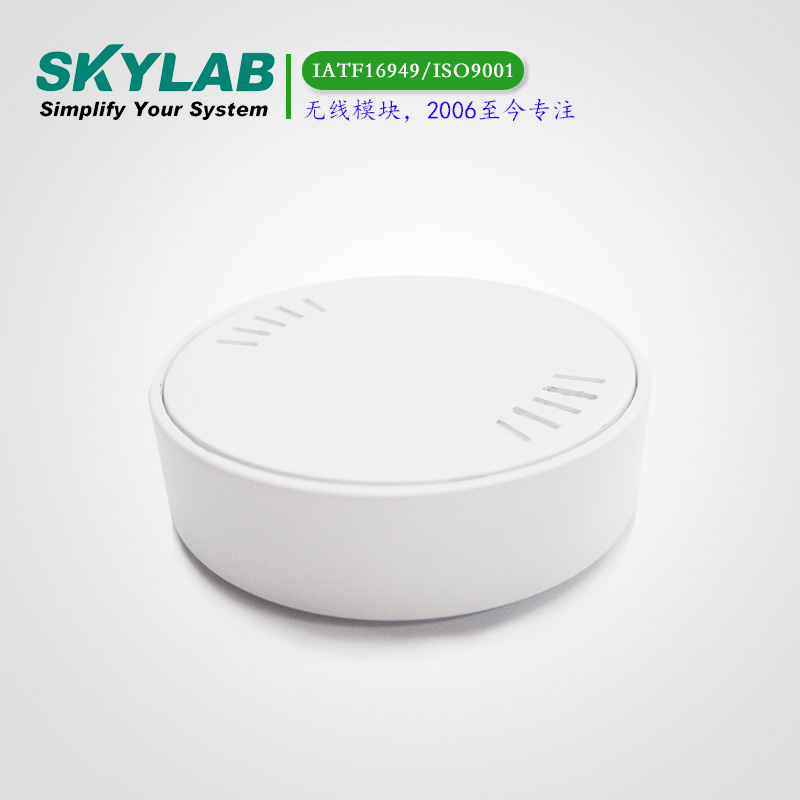

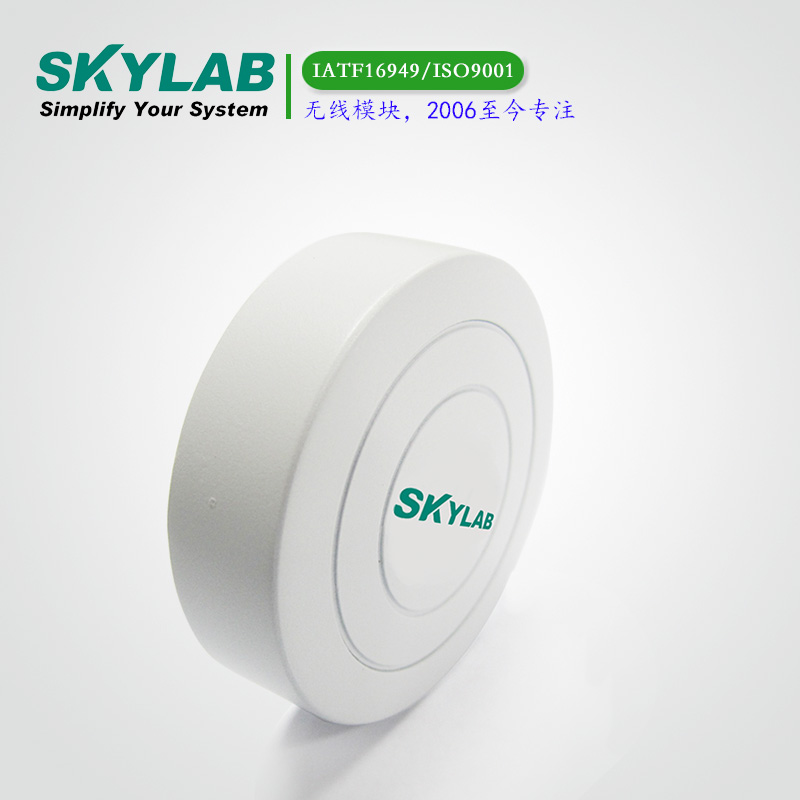

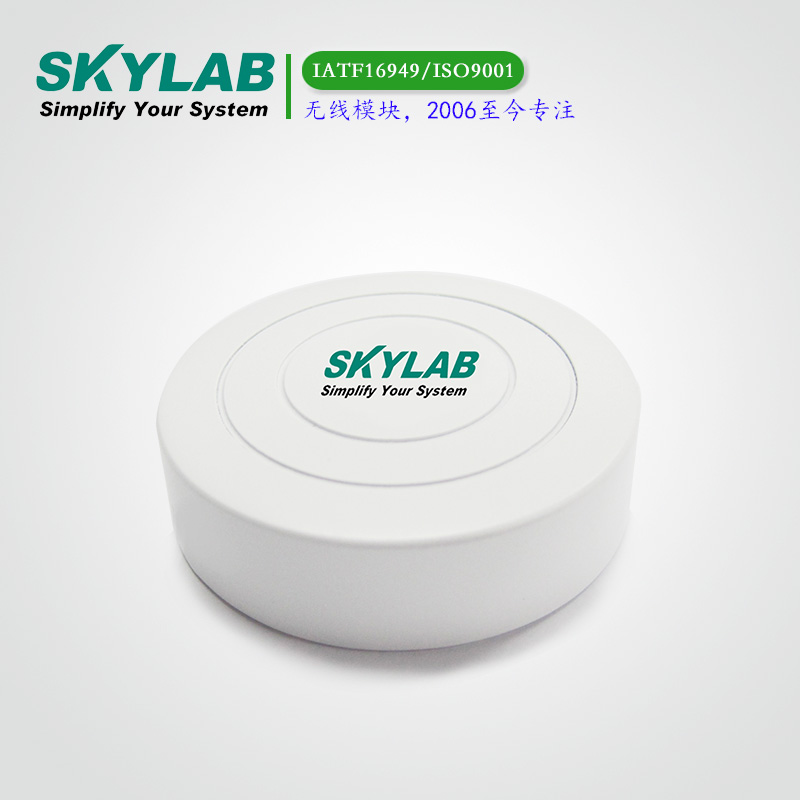

SKYLAB Beacon VG01

iBeacon是一个低功耗的蓝牙信标，工作在广播模式，不停的广播蓝牙设备的mac地址、UUID、31个字节的字符串等信息，常见的应用是室内定位中的蓝牙定位标签和博物馆、展厅的信息推送。

优势：摇一摇，蓝牙信标,BLE

尺寸：47.5*47.5*16.1(mm)

模块介绍

Beacon是建立在低功耗蓝牙协议基础上的一种广播协议，同时它也是拥有这个协议的一款低功耗蓝牙设备（从机）。作为一款Beacon设备，它通常是放在室内的某个固定位置，借此向周围进行连续性广播，但是它不能和任何低功耗蓝牙主机进行连接。所有广播数据在特定规则下进行排列。

SKYLAB Beacon配置是由SKYLAB研发团队针对“SKYLAB Beacon”进行配置的一款手机应用。使用这款手机应用就能把手机和“SKYLAB Beacon”进行连接并且进行参数修改，如：UUID, Major, Minor, Beacon名称等。这些参数在广播模式开启后会进行广播信息，因此被大型商场用作商品促销！

适用场景：商超、景点、停车场定位导航（反向寻车）、医院、养老院、展会、机场火车站、展馆博物馆等。

默认参数及范围
◇名称：skylab_beacon (1~17个字符)

◇UUID：FDA50693A4E24FB1AFCFC6EB07647825 (16字节的十六进制字符串格式)

◇Major：10044 (0 ~ 65535)

◇Minor：47558 (0 ~ 65535)

◇广播间隔：200 ms (100 ms ~ 1000ms)

◇测量功率：-61 dBm (-100 ~ -30 dBm)

◇传输功率：0 dBm (-30、-20、-16、-12、-8、-4、0、4 dBm)

◇密码：1234 (4个字符)

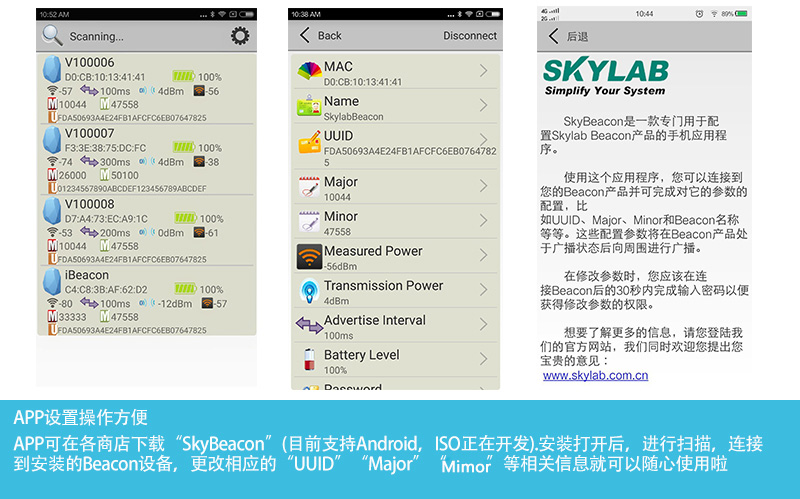

BeaconAPP 界面

skylab beaocn app界面

模块应用

◇室内定位

◇微信摇一摇

◇商场

◇图书馆

◇停车场

◇酒店、饭店

◇景点

◇休闲娱乐场所

◇门禁、考勤

商场应用示例

模块参数

硬件特性/Hardware Features
型号/Model	VG01
天线类型/Antenna Type	PCB Antenna
电池/Battery	CR2477
电压/Voltage	1.8V~3.6V
尺寸/Dimension(D×H)	47.5*16.1mm
无线特性/Wireless Features
无线标准/Wireless Standards	Bluetooth ® 4.0
频率范围/Frequency Range	2400MHz---2483.5MHz
传输速率/Data Rates	250kbps/1Mbps/2Mbps
调制技术/Modulation Technique	GFSK Modulation
无线安全/Wireless Security	AES HW Encryption
传输功率/Transmit Power	Tx Power -20 to +4dBm in 4dB Steps
灵敏度/Sensitivity	-93dBm at 1Mbps BLE
工作模式/Work Mode	Central/Peripheral
其他/Others
环境/Environment	操作温度/Operating Temperature: -20℃~70℃
	存储温度/Storage Temperature: -40℃~85℃
	操作湿度/Operating Humidity: 10%~90% Non-condensing
	存储湿度/Storage Humidity: 5%~90% Non-condensing

电池使用寿命

功率	覆盖范围	广播间隔	电池使用时间	平均电流
+4dBm	70m	100ms	5个月	270uA
		200ms	9个月	150uA
		500ms	20个月	67uA
		1000ms	34个月	40uA
+0dBm	50m	100ms	6个月	225uA
		200ms	12个月	135uA
		500ms	25个月	54uA
		1000ms	45个月	30uA

模块特性

低功耗

体积小，轻便，美观

应用灵活

安装便捷

广播距离可达 70 米

符合 RoHS,FCC,CE 标准

资料下载

SkyLab_VG01_V1.05_使用手册User Manua.pdf

产品视频
