双5G防爆蓝牙网关VDB2607

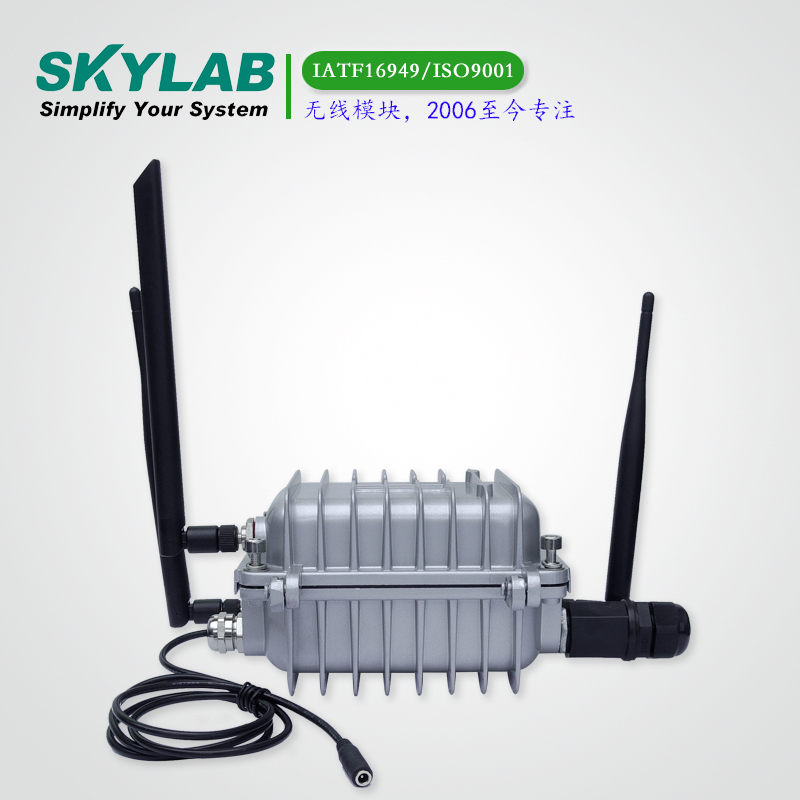

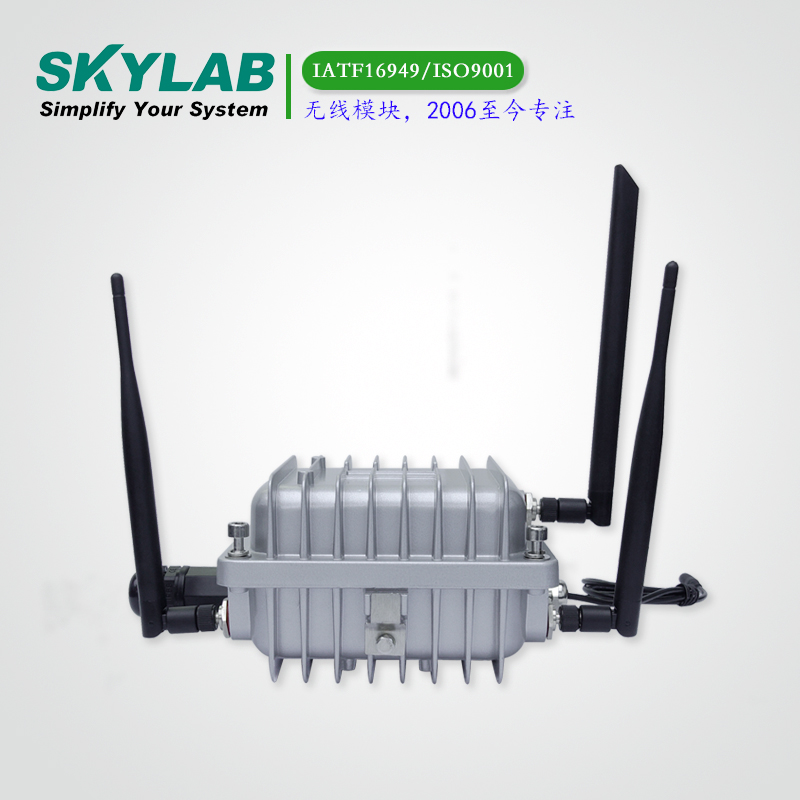

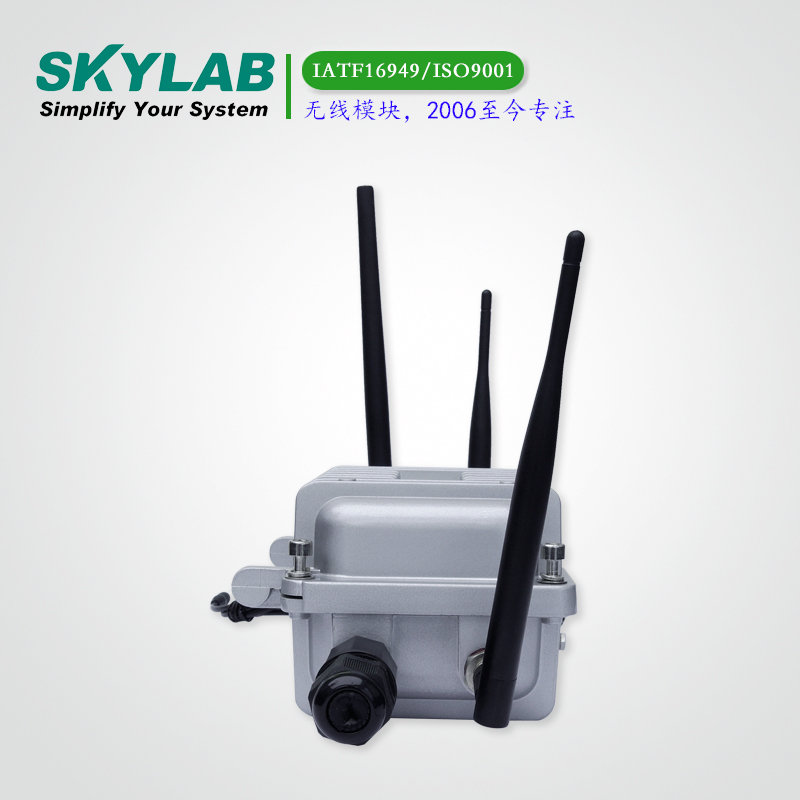

蓝牙网关VDB2607是一款在室外/户外使用的智能蓝牙网关，网关配置了防尘、防水、防爆外壳，适应室外严酷的工作环境。网关配置了方便易用的安装附件，适用于室外各类场景的安装和使用。

优势：蓝牙+2.4/5GWiFi+4G/5G网关，室内定位,防爆网关

尺寸：长：155宽：137高：97（mm）

模块介绍

VDB2607基于蓝牙5.0研发，集成BLE蓝牙5.0、2.4G+5G双频WiFi无线通讯协议。采用PoE交换机或DC直流电源供电。

VDB2607是一个蓝牙网关系列，一共分为3个细分子型号，按天线类型区分如下：

天线类型1：网关配置3根天线，无LTE天线，不支持LTE（移动网络）；

天线类型2：网关配置4根天线，具有LTE天线，不支持POE。网关支持4G/5G（LTE-TDD/LTE-FDD）无线通信模块进行数据上传；

天线类型3：网关配置4根天线，支持POE（包括供电），不具有DC供电。网关支持4G/5G（LTE-TDD/LTE-FDD）无线通信模块进行数据上传。

VDB2607支持BLE蓝牙5.0，拥有高达8dBm的广播发射功率，可实现超长距离覆盖，空旷无遮挡环境下可覆盖150米！VDB2607的蓝牙数据速率高达2Mbps，广播包可以容纳更多的数据信息。以太网/ WiFi数据速率高达100Mbps/580Mbps，可实现高速数据传输。

VDB2607可以在服务器和客户端BLE设备之间提供更快的数据传输。应用方面，比如远程控制BLE蓝牙设备，采集BLE蓝牙设备广播的数据，通过以太网/WiFi/4G/5G网络将数据上传到云端服务器。

双5G防爆蓝牙网关应用框图

接口定义

1、电源接口（VDB26057电源接口支持DC_5V输入，输入电压范围4.5-5.5V，电流大于1000mA电源座孔径为3.5mm。针直径为1.35毫米，5V电源适配器的输入电压为AC100-240V和50/60Hz，输出电压为5V2A。电源连接器内部为正，外部为负。）；

2、2.4GHz wifi天线

3、5GHz wifi天线

4、RJ45 接口(WAN/LAN接口和POE供电接口);

5、4G模块（LTE-TDD/LTE-FDD）天线

天线类型2：4个支持LTE的天线，但不支持POE

上图中的4：RJ45接口被拆除，并被LTE天线代替（与天线类型1相比）

天线类型3：4个具有POE的天线，但不支持DC

上图中的1：DC_IN被拆除，并被LTE天线代替（与天线类型1相比）

模块应用

（1）蓝牙网关VDB2607可采集各类ibeacon、温湿度传感器的广播数据，然后上报传输服务器（比如收集蓝牙手环的健康数据上报服务器）；

（2）BLE蓝牙设备的远程控制应用（需要修改网关内部的固件做适配，比如远程控制智能门锁的开关等）；

（3）此网关可应用于资产定位管理系统中做数据传输应用；

（4）应用于95power的蓝牙5.0室内定位系统（主被动一体式蓝牙定位系统）中，人员或物品的实时位置定位、追踪。

模块参数

硬件参数
尺寸	长：155mm，宽：137mm，高：97mm
网关供电电压	DC 4.5V to 12.0V 、POE Switch up to 57V
网关工作电流	300mA@5V
网关工作温度	-20℃~70℃
接口	WAN接口和电源接口
WiFi部分
WiFi 标准	IEEE 802.11ac,IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
数据传输速率	IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n :
	MCS0~MCS7 @ HT20/ 2.4GHz band
	MCS0~MCS7 @ HT40/ 2.4GHz band
	MCS0~MCS9 @ HT40/ 5GHz band
	IEEE 802.11ac: MCS0~MCS9 @ VHT80/ 5GHz band
灵敏度	VHT80 MCS9 : -60dBm@10% PER(MCS9) /5GHz band
	HT40 MCS9 : -63dBm@10% PER(MCS9) /5GHz band
	HT40 MCS7 : -70dBm@10% PER(MCS7) /2.4GHz band
	HT20 MCS7 : -71dBm@10% PER(MCS7) /2.4GHz band
	54M: -76dBm@10% PER
	11M: -88dBm@ 8% PER
发射功率	IEEE 802.11ac: 13dBm @HT80 MCS9 /5GHz band
	IEEE 802.11ac: 16dBm @HT80 MCS0 /5GHz band
	IEEE 802.11n: 14dBm @HT20/40 MCS7 /5GHz band
	IEEE 802.11n: 16dBm @HT20/40 MCS0 /5GHz band
	IEEE 802.11n: 16dBm @HT20/40 MCS7 /2.4GHz band
	IEEE 802.11g: 16dBm @54MHz
	IEEE 802.11b: 18dBm @11MHz
无线安全	WPA/WPA2, WEP, TKIP, and AES
网关的工作模式	WiFi支持Bridge、Gateway、AP Client三种工作模式
蓝牙部分
蓝牙版本	Bluetooth ® 5.0
蓝牙数据传输速率	Uncoded：1Mbps/2Mbps，Coded：125kbps(S=8)/500kbps(S=2)
无线安全	AES硬件加密
连接距离	200m
发射功率	发射功率从-20dBm——+8dBm（4dB Steps）

模块特性

* 基于BLE蓝牙5.0，采用Nordic超低功耗nRF52840芯片开发；

* 蓝牙数据传输速率最高可达2Mbps；

* 空旷无遮挡的环境下，蓝牙可覆盖150米范围；

* 蓝牙角色：支持同时多角色，支持广播（从机）、扫描（主机）、连接；

* 设备过滤：支持多种过滤方式，包括信号量值RSSI、设备名称、Beacon UUID等；

* 蓝牙协议：可扫描，可连接；

* 蓝牙网关烧录新版2.0软件，集成扫描和连接，可扫描采集数据，也可以连接控制蓝牙设备。两类常见客户应用如下：

（1）采集数据：采集ble蓝牙设备的广播数据，蓝牙网关每秒可以扫描抓取200台蓝牙设备广播数据包上报至指定的服务器；

（2）连接控制：单台蓝牙网关至多可连接控制20台蓝牙设备（推荐连接7台），进行双向（上行和下行）数据传输，比如控制蓝牙智能门锁的开关、控制蓝牙灯具的开关等。

* WiFi支持IEEE802.11b、IEEE802.11g、IEEE802.11n、IEEE802.11ac标准协议；

* 通讯协议：网关支持TCP/IP、UDP、MQTT协议，支持定制HTTP数据协议；

* 数据格式：与服务器通信的数据类型为JSON格式；

* WiFi数据传输速率最高可达580Mbps；

* 支持4G网络通信（LTE-TDD/LTE-FDD，选用支持4G通信网络的子型号）；

* 支持POE开关电源或者5.0V适配器电源供电；

* VDB2607配置一个WAN/LAN可自动切换的网络端口；

* 数据上传方式：4G网络、WiFi网络、或者以太网；

* 可提供SDK和API接口对接，支持用户进行二次开发；

* 支持升级蓝牙固件和WiFi固件；

* 具有防水、防爆、防尘功能，适用于室外恶劣的工作环境；

* 网关符合RoHS、FCC、CE认证标准；

资料下载

95power_VDB2607_V1.02_Datasheet.pdf
