首页 - 产品中心 - 智慧方案 - UWB定位基站VDU2501

0

/

0

智慧方案

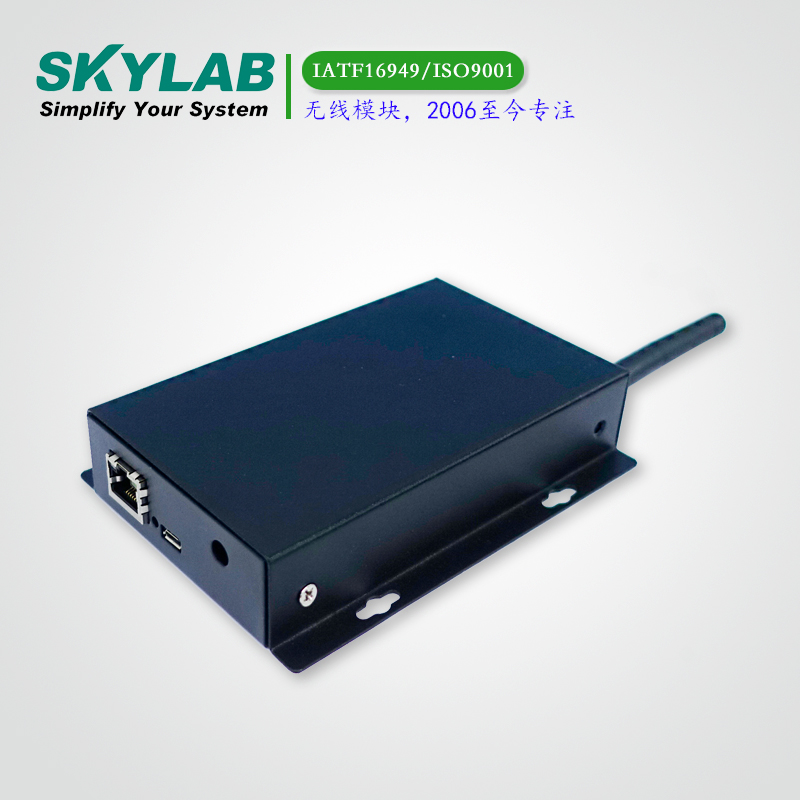

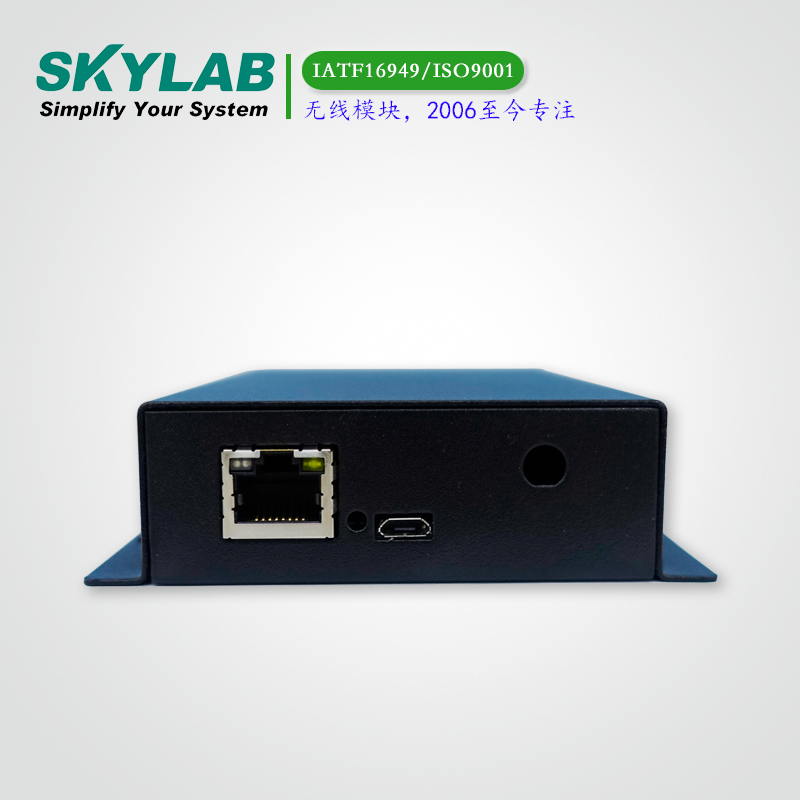

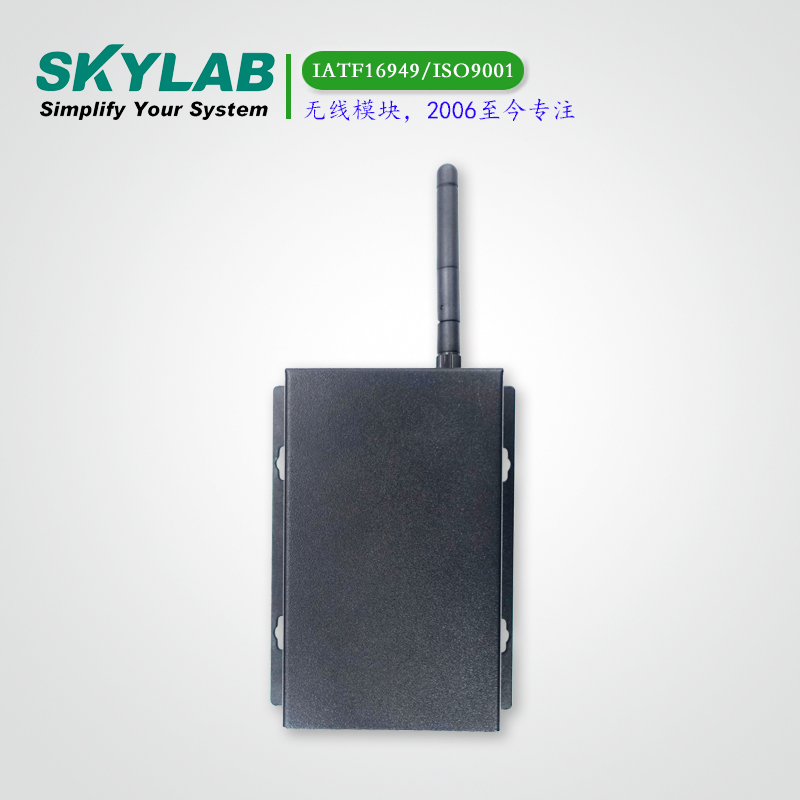

UWB定位基站VDU2501

TDOA定位算法,10cm定位精度

优势：TDOA定位算法,10cm定位精度

尺寸：132*98*32(mm)

模块介绍

VDU2501采用DW1000的UWB解决方案，软件上采用TDOA室内定位算法，实现对于标签的高精度定位，其最定位精度可达10cm级别。采用POE的供电方式，可以缩短客户的安装时间降低布线难度。

说明：有些客户不需要成品UWB基站，只需要基站板卡做产品集成，95power可单独出基站里面配套的板卡的，特此说明。

模块应用

（1）UWB高精度测距；

（2）VDU2501应用于UWB定位系统方案中，室内定位应用框架如下：

UWB基站布局参考

安装基本要求：1米＜a＜50米，1米＜b＜50米，3.5米＞H＞2.5米

模块参数

电气参数
POE供电	POE 48V供电
直流电源供电	2000mA@5V
功耗	200mA @5V
信道5	6.240~6.739GHZ（default）,compliant 3.244GHz-6.998GHz
典型发射功率	41.3dbm/MHz
最大定位发射功率	-17dbm/MHz
发射天线	根据客户需要配置不同类型的天线
覆盖范围	30m~50m
数据上传方式	100M以太网
基站时钟同步方式	UWB无线同步
结构参数
产品重量	320g±10g
产品尺寸	132mmX98mmX32mm(不包括天线长度)
操作环境
工作温度	-20℃~75℃
存储温度	-40℃~95℃

模块特性

◆TDOA定位基站

◆POE供电/直流电源供电

◆增强接收功能设计

资料下载

VDU2501_V1.02.pdf
