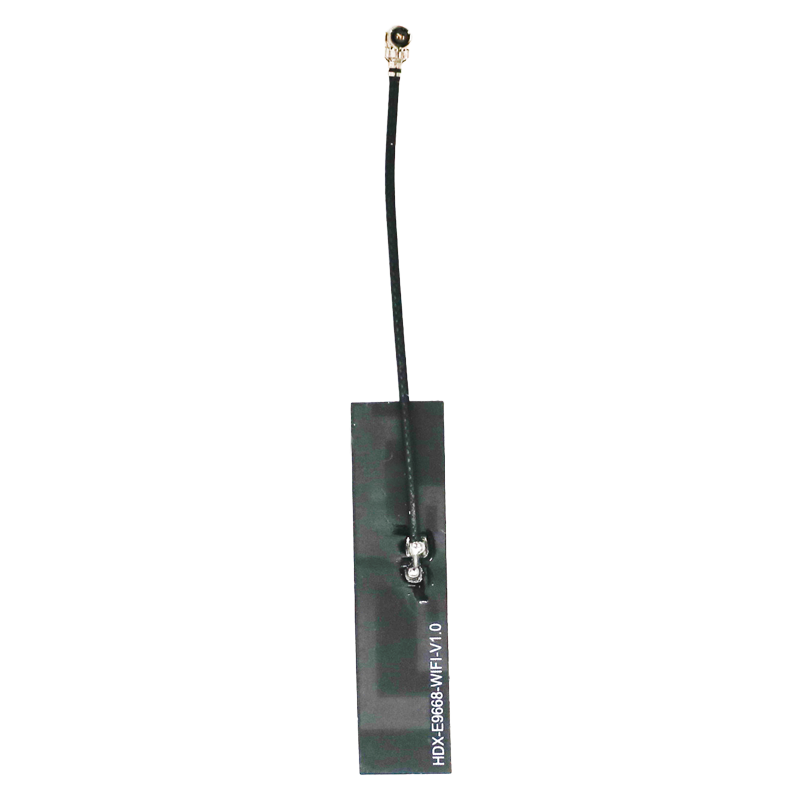

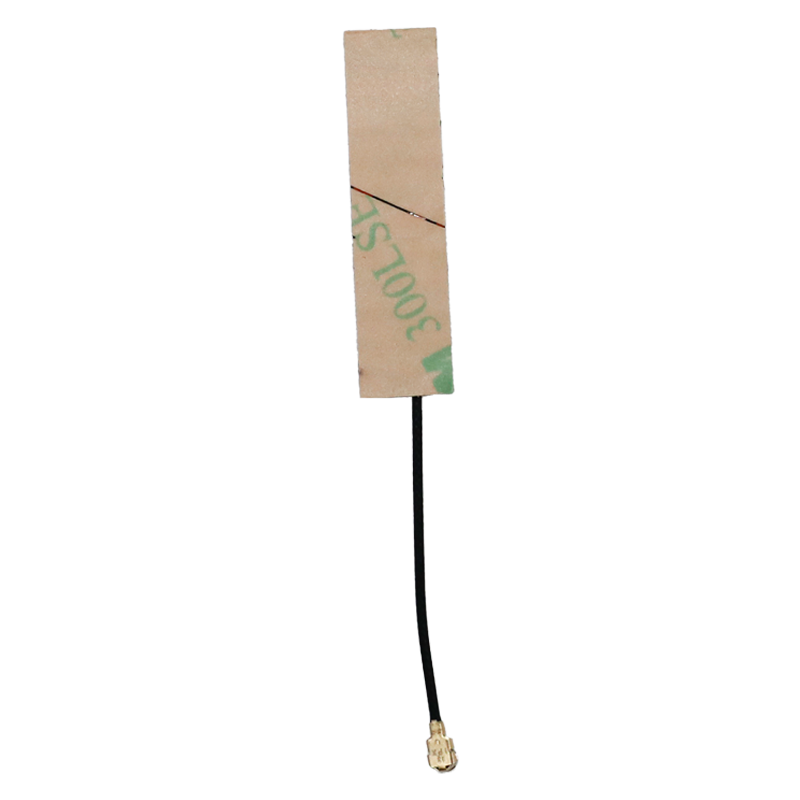

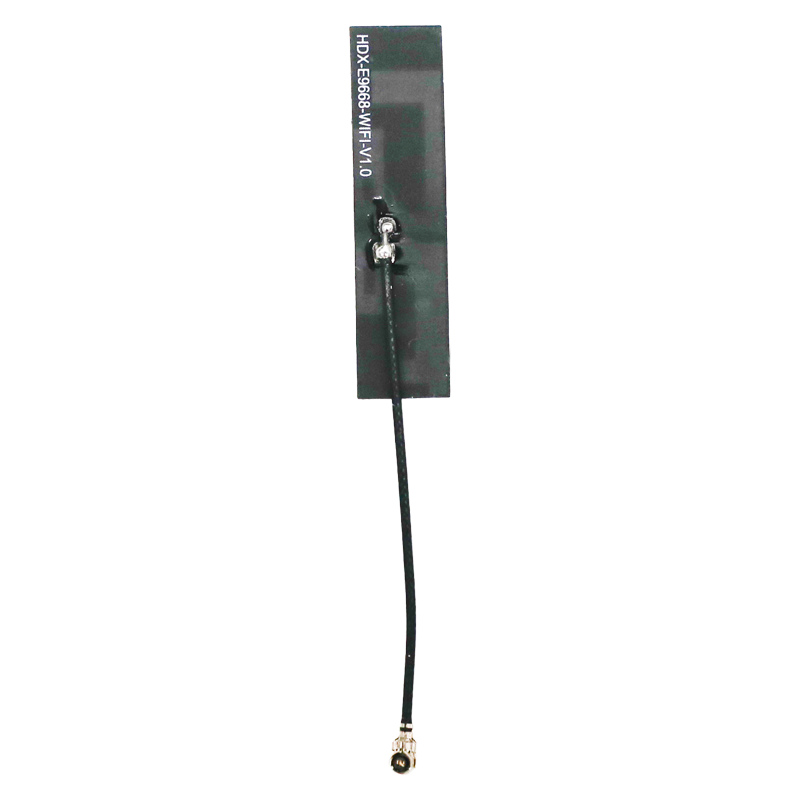

高增益高效率WiFi模块天线,柔性FPC方便安装,贴片天线

高增益高效率的WiFi模块天线采用柔性FPC(柔性印制电路板)材质，这种天线不仅能为WiFi模块提供强大的信号增益和高效的数据传输性能，还因其柔性特质而十分方便安装，可适应各种不同的安装环境和设备需求。

优势：高增益高效率柔性FPC

尺寸：40*10mm

模块介绍

　　项目编号：E9668

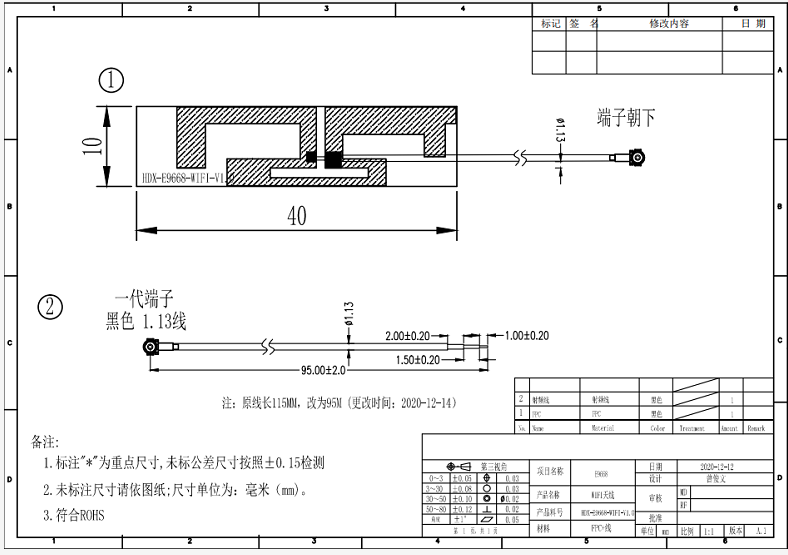

　　WIFI天线图纸尺寸：

WIFI模块天线图纸尺寸图

模块应用

　　无源测试治具

　　目的：尽可能准确地测试天线的无源参数。

　　制作方法：手机制具是用一根50欧姆的同轴电缆，一端连在手机主板的匹配电路后端(射频测试孔前端)的测试点上，另一端连接SMA接头。示意图如下：

　　S11测试

　　S11测试方法说明：

　　测试设备：网络分析仪(安捷伦 8753D)

　　测试方法：用一根50欧姆CABLE电缆从仪器测试端口导出，使用校准件校准后连接手机制具的SMA接头，记录相关频点对应的回波损耗和驻波比。

　　测试示意图如下：

模块参数

　　S11参数

　　增益、效率

　　暗室测试

　　测试设备

　　测试系统：ETS屏蔽暗室

　　测试环境：温度22℃±3℃，湿度50%±15%

　　测试设备：测试无源数据时，使用网络分析仪 Agilent E5071B

　　　　　　　测试有源数据时，使用综合测仪 CMW500

　　测试方法描述及图示：

　　测试系统由暗室、转台、源天线系统、测试仪器和控制电脑组成。其中测试电脑是整个系统的控制者，在测试的时候，测试电脑控制转台转动到某角度，然后控制仪器进行空间衰减测试，得到的原始数据收集后，进行数据补偿和修正，最后得到测试数据。示意图如下：

　　天线测试报告（WIFI有源数据）

模块特性

　　高增益高效率的WiFi模块天线在无线通信领域中发挥着至关重要的作用。

　　这款天线采用了柔性FPC(柔性印制电路板)材质。柔性FPC具有独特的优势，它可以轻松地弯曲、折叠和扭曲，从而适应各种复杂的安装环境。无论是在狭小的空间内，还是在不规则的表面上，这种柔性天线都能找到合适的安装位置，极大地提高了安装的便利性和灵活性。

　　在性能方面，该天线具备高增益的特性。高增益意味着它能够有效地增强WiFi信号的强度，扩大信号的覆盖范围。即使在距离路由器较远的地方，或者在信号干扰较强的环境中，用户也能享受到稳定、快速的无线网络连接。同时，高效率的设计使得天线能够更有效地传输和接收数据，减少信号的损耗和延迟，提高网络的整体性能。

　　对于各种需要使用WiFi模块的设备，如智能手机、平板电脑、智能家居设备等，这款高增益高效率的柔性FPC天线都是理想的选择。它不仅可以为设备提供可靠的无线网络连接，还能在不影响设备外观和设计的前提下，轻松地集成到设备中。无论是在家庭、办公室还是公共场所，它都能为用户带来卓越的无线网络体验。
