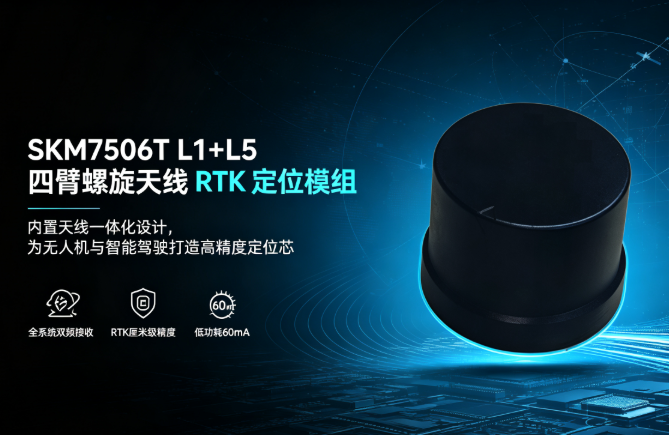

在无人机航测、精准农业、智能驾驶等应用中，高精度定位是核心能力。然而，传统RTK方案通常需要外接天线，不仅增加了安装空间和布线复杂度，还容易因天线匹配不良导致性能下降。如何在不牺牲精度的前提下，简化系统设计、提升集成度?SKM7506T L1+L5四臂螺旋天线RTK定位模组给出了理想答案——它将高性能四臂螺旋天线与RTK定位引擎集成于一体，支持全系统双频接收，以厘米级精度、低功耗、紧凑封装，为无人机、精准农业、智能驾驶和车载导航提供了一颗高集成度、高性能的定位芯。

　　一、定位应用面临的核心挑战

　　在无人机航测中，高精度定位是保障成图质量的前提，但外接天线增加了重量和安装复杂度。精准农业的拖拉机自动驾驶需要厘米级定位，但传统方案天线与接收机分离，布线繁琐且易受干扰。智能驾驶和车载导航系统在城市峡谷、树荫遮挡等复杂环境中，对定位连续性和可靠性要求极高。此外，传统RTK方案通常需要较高的功耗，影响无人机续航和车载系统散热。SKM7506T通过内置四臂螺旋天线的一体化设计、L1+L5双频接收和低功耗方案，系统性地解决了上述问题。

　　二、六大核心优势

　　内置四臂螺旋天线，一体化设计简化集成。模块将高性能四臂螺旋天线与RTK定位引擎集成于一体，无需外接天线即可实现厘米级定位。四臂螺旋天线具有优异的圆极化特性和宽波束覆盖能力，能够稳定接收低仰角卫星信号，在无人机倾斜飞行或车辆颠簸行驶时依然保持可靠的信号捕获。

　　L1+L5双频接收，复杂环境下精度更优。模块同时支持L1频点(GPS L1、北斗B1I/B1C、伽利略E1、QZSS L1、GLONASS G1)和L5频点(GPS L5、北斗B2A、伽利略E5、QZSS L5、IRNSS L5)。双频组合有效消除电离层延迟误差，在城市峡谷、树荫遮挡等场景下，定位精度和抗多径能力显著优于单频模块。

　　RTK厘米级精度，满足严苛作业要求。在RTK固定解模式下，水平定位精度达1.0cm+1ppm，高程精度1.5cm+1ppm。单点定位精度为水平1.0米(CEP)、垂直2.0米(CEP)，速度精度0.05米/秒。支持RTCM3差分数据输入，可接入CORS站或自建基准站。

　　全系统兼容，全球定位无忧。模块支持GPS、北斗(含北斗三号)、GLONASS、伽利略、QZSS、IRNSS全球主流卫星系统，并兼容SBAS增强系统。200个跟踪通道确保在全球任何区域都能捕获充足的卫星信号。支持AGNSS辅助定位，冷启动时间28秒，热启动仅1秒。

　　低功耗设计，延长设备续航。连续L1+L5双频工作模式下功耗仅60mA @ 3.3V，适合无人机、便携设备等对功耗敏感的电池供电应用。支持两种睡眠模式：串口命令唤醒和电源控制唤醒(内置法拉电容可维持备份引脚供电约1小时)。

　　紧凑封装与丰富接口，易于集成。模块尺寸48.0mm×48.0mm×42.0mm，重量轻便，采用JST 8PIN带锁连接器(间距1.25mm)，接口包含UART、I2C等，方便与飞控系统、车载主机对接。支持标准NMEA0183、NAV-PVT协议及RTCM3差分数据，数据更新率支持1Hz至20Hz可配置。

　　三、技术规格

　　基本信息

　　◆ 模块型号：SKM7506T

　　◆ 支持频段：L1 + L5双频

　　◆ 支持系统：GPS、北斗(含北斗三号)、GLONASS、伽利略、QZSS、IRNSS、SBAS

　　◆ 跟踪频道：200个(带快速搜索引擎)

　　◆ 尺寸：48.0mm × 48.0mm × 42.0mm

　　◆ 连接器：JST 8PIN带锁，间距1.25mm

　　◆ 天线：内置四臂螺旋天线

　　定位性能

　　◆ 单点定位精度：水平1.0米(CEP)，垂直2.0米(CEP)

　　◆ RTK固定解精度：水平1.0cm+1ppm，垂直1.5cm+1ppm

　　◆ 速度精度：0.05米/秒

　　◆ 授时精度(PPS)：≤20纳秒

　　启动与灵敏度

　　◆ 冷启动：28秒

　　◆ 热启动：1秒

　　◆ AGPS启动：1.5秒

　　◆ 跟踪灵敏度：-165dBm

　　◆ 重捕获灵敏度：-159dBm

　　◆ 冷启动灵敏度：-148dBm

　　◆ 热启动灵敏度：-159dBm

　　功耗与电气

　　◆ 连续L1+L5模式：60mA @ 3.3V

　　◆ 工作电压：3.6V ~ 6.0V

　　◆ 工作温度：-40℃ ~ +85℃

　　接口与协议

　　◆ UART：2路，波特率最高6Mbps(默认115200)

　　◆ 支持协议：NMEA0183、NAV-PVT、RTCM3

　　◆ 数据更新率：1/2/5/10/20Hz

　　四、典型应用场景

　　在无人机高精度定位中，内置天线一体化设计减轻了机身重量，简化了安装，RTK厘米级精度保障航测免像控成图与植保精准作业。精准农业方面，为拖拉机自动驾驶和变量施肥提供厘米级定位，双频抗遮挡能力适应农田边缘信号遮挡区域。智能驾驶领域，双频RTK与低功耗设计满足车载高精度导航需求，城市峡谷中保持稳定定位。车载高精度定位导航中，支持RTCM3差分数据输入，可接入CORS站实现车道级导航。

　　五、开发支持

　　SKYLAB为SKM7506T提供完整的参考设计、硬件接口说明及技术支持。模块支持固件升级与参数配置，可根据项目需求定制输出协议、刷新率及串口波特率。同时提供评估套件，方便客户在实际环境中验证RTK性能。四臂螺旋天线一体化设计免除了天线匹配和调试环节，大幅缩短产品开发周期。

　　以高集成度RTK模组，赋能高精度定位规模化应用

　　SKM7506T L1+L5四臂螺旋天线RTK定位模组将双频全系统接收、厘米级RTK精度、内置天线一体化设计和低功耗集于一身，为无人机、精准农业、智能驾驶和车载导航提供了一颗高集成度、高性能的定位芯。它让无人机无需外接天线即可获得厘米级定位，让精准农业设备简化安装的同时保持作业精度，让每一台需要高精度定位的设备都获得可靠、易用的定位服务。
