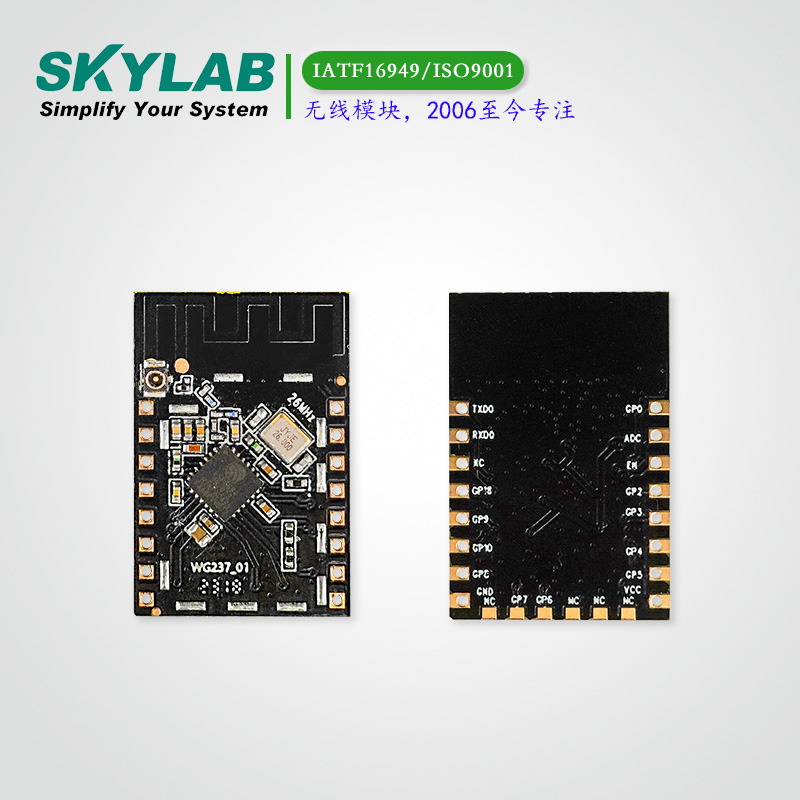

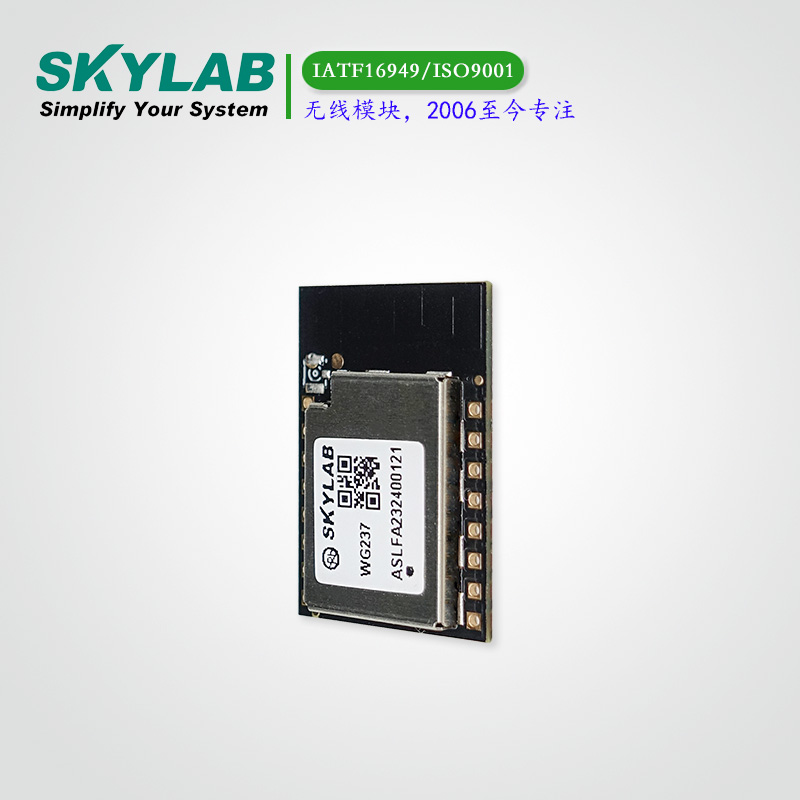

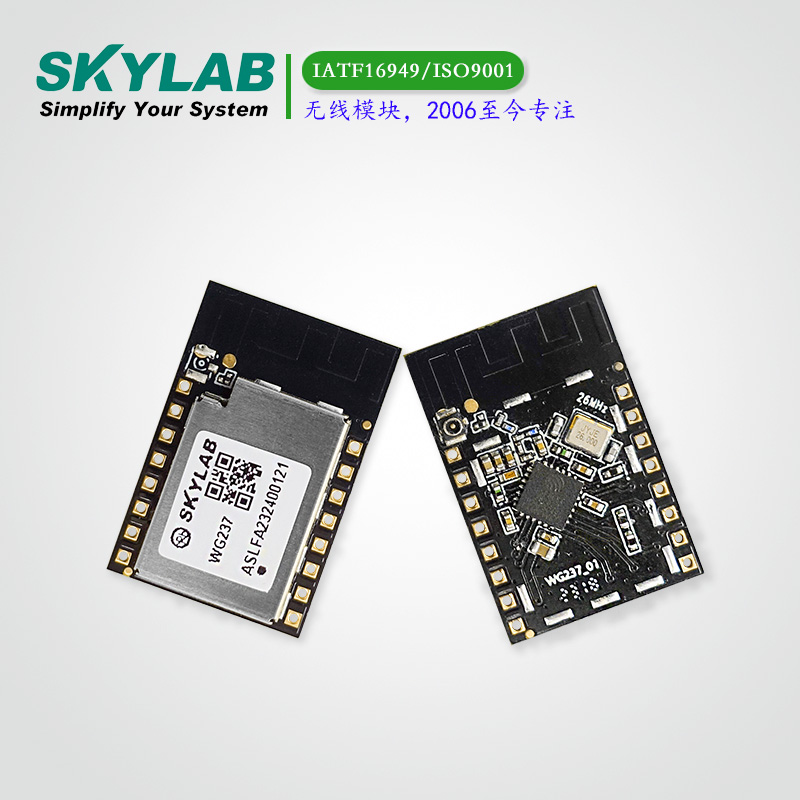

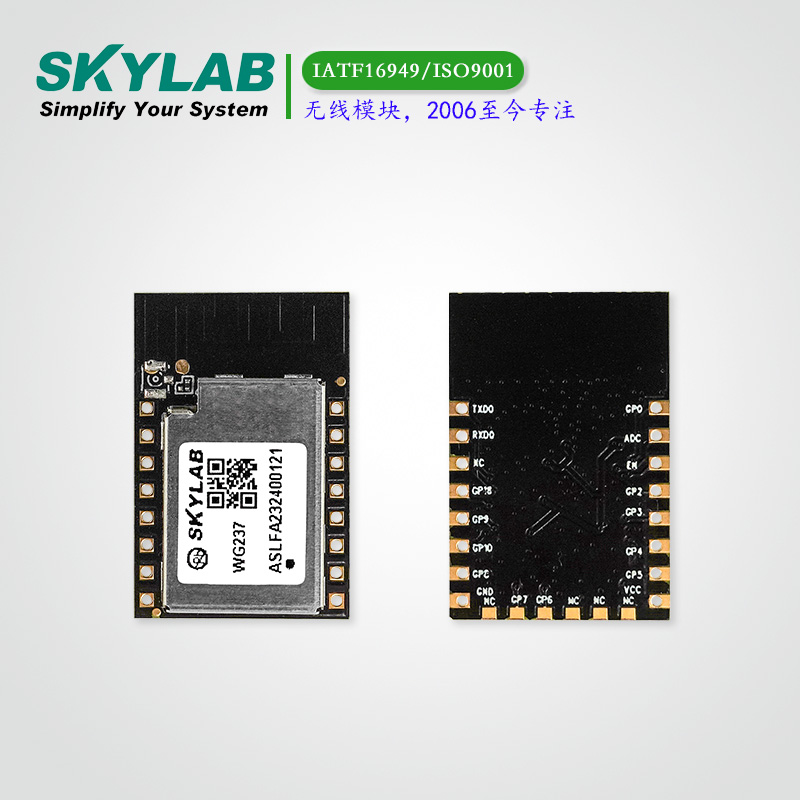

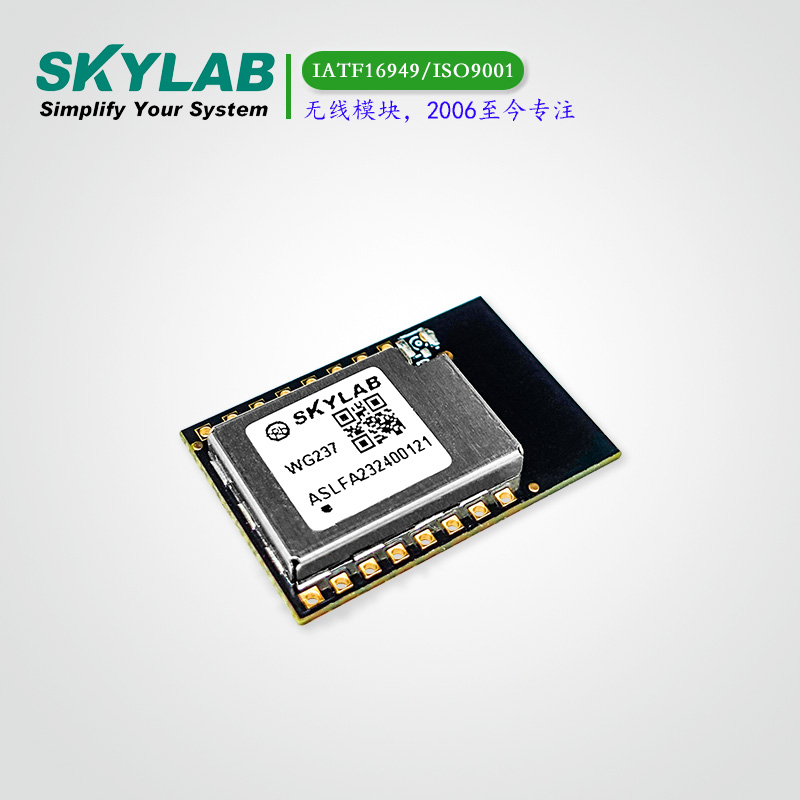

wifi+蓝牙二合一AT指令串口透传模组WG237

WG237是一款低功耗高性价比的嵌入式无线网络控制wifi+蓝牙二合一组合模块。可满足智能电网、楼宇自动化、安防、智能家居、远程医疗等物联网应用的数据透传和智能控制需求。

优势：2.4G wifi，BLE5.0，蓝牙mesh，远程OTA

尺寸：24.0*16.0*3.1（mm）

模块介绍

该模块核心处理器WG237 在较小尺寸封装中集成了业界领先的 RISC-V 32 位单核处理器，主频最高支持 120 MHz ，PCB 板载天线。

该模块支持标准的 IEEE802. 11 b/g/n 协议，低功耗蓝牙 5.0(Bluetooth LE)：Bluetooth 5、Bluetooth mesh。用户可以使用该模块为现有的设备添加蓝牙配网及联网功能，也可以构建独立的网络控制器。

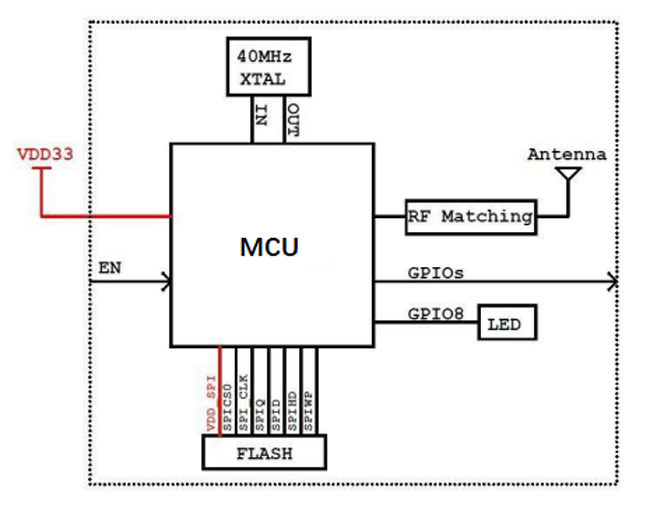

wifi蓝牙二合一组合模块WG237模块框图


wifi蓝牙二合一组合模块WG237外围电路


EPAD 可以不焊接到底板，但是焊接到底板的 GND 可以获得更好的散热特性。如果您想将 EPAD 焊接到底板，请确保焊膏使用量正确。

为确保WG237 模组上电时的供电正常，EN 管脚处需要增加 RC 延迟电路。RC 通常建议为R = 10 kΩ ，C = 1 µF ，但具体数值仍需根据模组电源的上电时序和模组的上电复位时序进行调整。

模块应用

物联网

网络消费设备

计量

楼宇自动化

家庭自动化

智能家居网关

智能照明

智能插头和灯

婴儿监视器

网状网络

传感器网络

工业控制

模块参数

硬件特性/Hardware Features
模块/Module	WG237
天线类型/Antenna type	PCB板载天线
电压/Voltage	3.3V+/-10%
尺寸/Dimensions(L×W×H)	24.0mm16.0mm3.1mm
其他/Others
环境/environment	Operating Temperature: -40℃~85℃/-40℃~105℃（可定制）
	Storage Temperature: -40℃~105℃
	Operating Humidity: 10%~90% non-condensing
	Storage Humidity: 5%~90% non-condensing
2.4GHz WIFI 特性/2.4GHz WIFI Features
无线标准/Wireless standards	IEEE 802.11 b/g/n
频率范围/Frequency range	2.412-2.484GHz
传输速率/Data rates	IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11 g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11 n Standard Mode: 150Mbps @ HT40(MCS7)
2.4G 接收灵敏度/ 2.4G Receive sensitivity	HT20 MCS7 : -85dBm@10% PER(MCS7)
	OFDM 54M: -76dBm@10% PER
	CCK, 11M: -73dBm@ 8% PER
无线安全/Wireless security	Support of WEP, WPA, WPA2, WPA3 (Personal and Enterprise modes)
发射功率±2dBm/ Wireless transmit power with ±2dBm tolerance	IEEE 802.11b: 17dBm
	IEEE 802.11g: 14dBm
	IEEE 802.11n: 12-14dBm@HT20 MCS7
工作模式/ Work mode	Soft AP/ Station

蓝牙参数

参数/Parameter	条件/Condition	最小/Minimum	典型/Typical	最大/Maximum	单位/Unit
工作频率/Working frequency		2402		2480	MHz
空中速率/Data Rate				2	Mbps
发射功率/Wireless transmit power		-24	9	-21	dBm
灵敏度/ Sensitivity		-97	-100	-97	dBm

模块特性

采用 SMD-22 封装

板载 PCB 天线

工作电压： 3.3V

工作环境温度： -40°C~85°C

内置ESP32-C2 芯片，RISC-V 32 位单核微处理器，主频最高 120MHz

SRAM 272KB (其中cache专用 16KB)

ROM 576KB

模组内置 Flash 2/ 4MB

WIFI

支持 IEEE 802. 11 b/g/n 协议

支持 1T1R 模式，数据速率高达 72Mbps

WIFI @2.4 GHz ，支持 WEP/WPA-PSK/WPA2-PSK 安全模式

帧聚合(TX/RX A-MPDU ， RX A-MSDU)

蓝牙

低功耗蓝牙 5.0(Bluetooth LE) ： Bluetooth 5 、Bluetooth mesh

速率支持 125 Kbps 、500 Kbps 、 1Mbps、 2Mbps

广播扩展(Advertising Extensions)

多广播(Multiple Advertisement Sets)

信道选择(Channel Selection Algorithm #2)

硬件

支持 GPIO*14，SPI*3，UART*2，I2C，I2S，红外收发器，PWM 控制器*6，通用 DMA 控制器，温度传感器，SAR 模/数转换器*5

支持 STA/AP/STA+AP 工作模式。

定时器

- 1 × 54 位通用定时器

- 2 × 看门狗定时器

- 1 × 52 位系统定时器

支持远程 OTA

资料下载

wifi+蓝牙二合一AT指令串口透传模组WG237规格书下载
