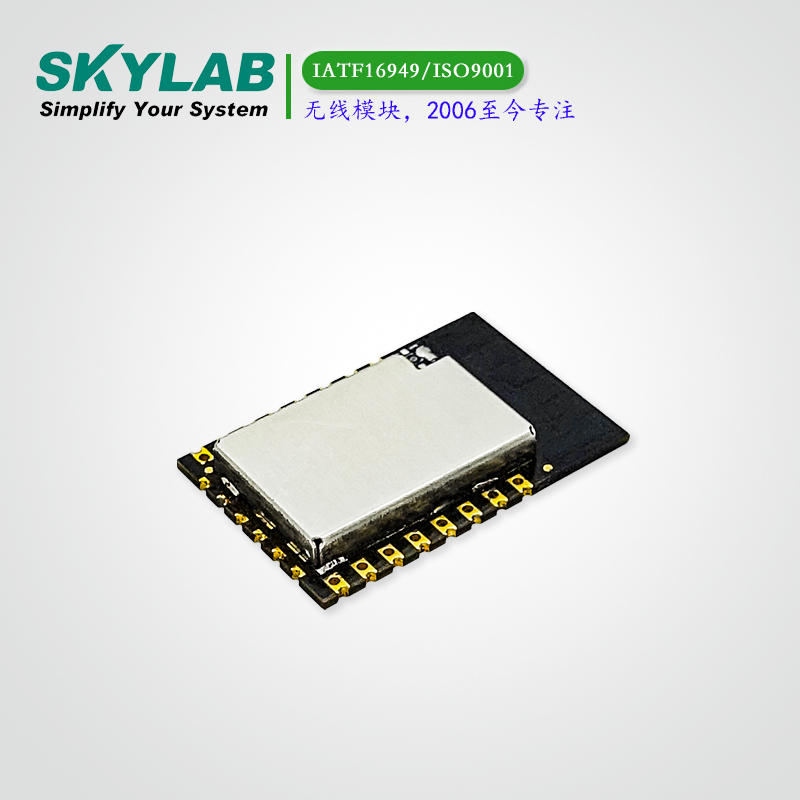

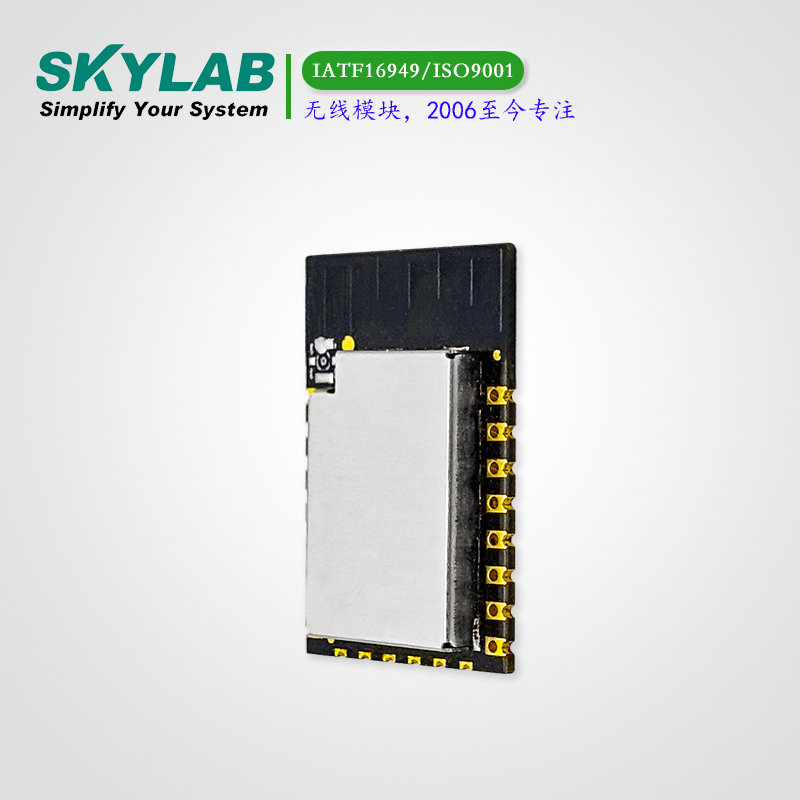

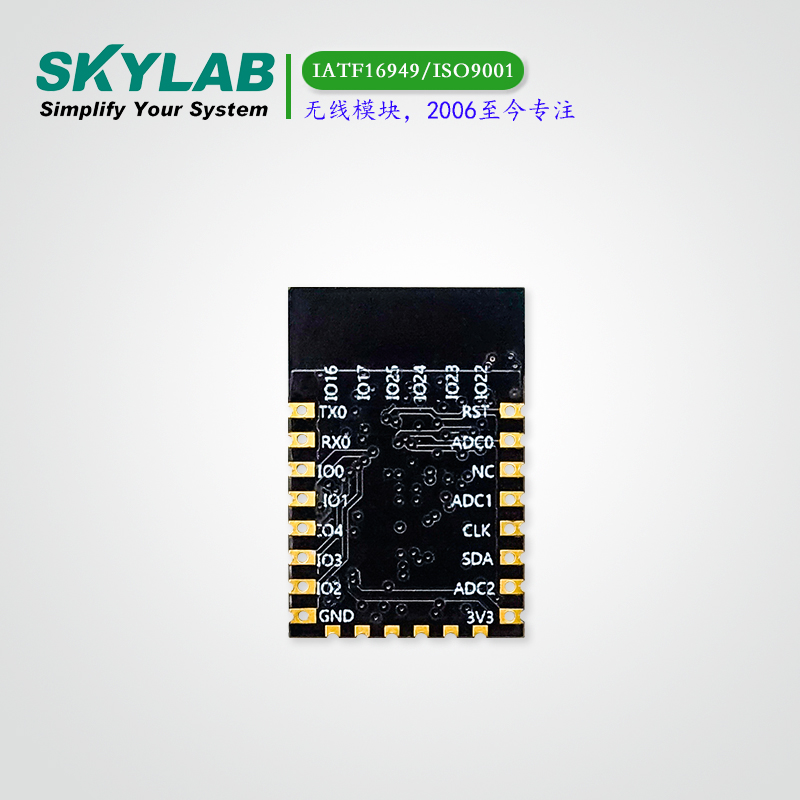

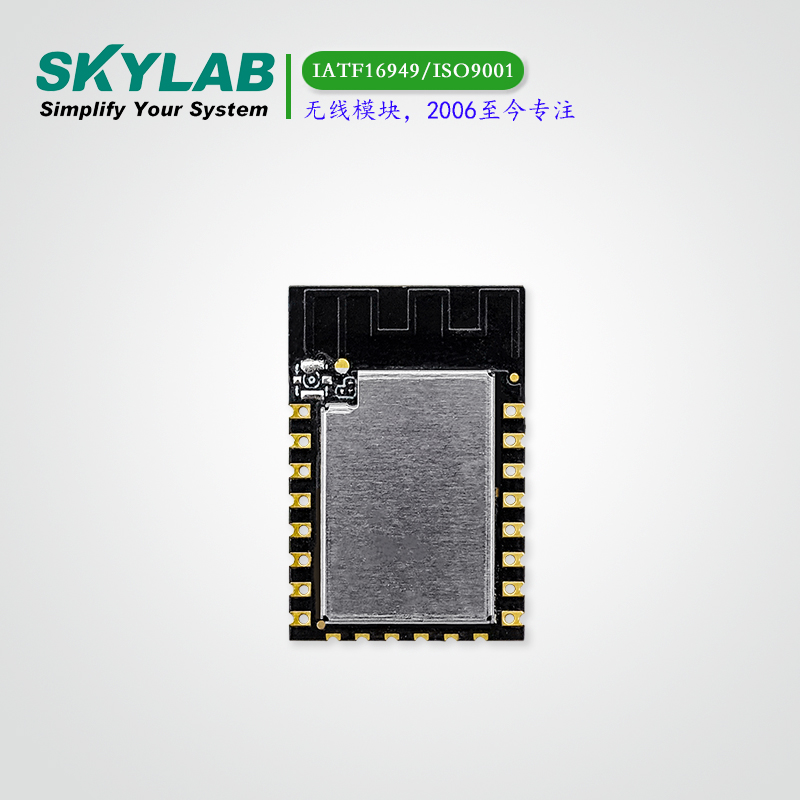

WiFi6+蓝牙5.1模组WG236

WG236是一款低功耗蓝牙BLE5.1和Wi-Fi 802.11ax的模块。模块主芯片集成了完整的Wi-Fi 和蓝牙应用需要的硬件和软件资源，可以支持AP和STA双角色连接，并同时支持BLE低功耗蓝牙连接。运行速度最高可到240 MHz 的MCU 以及内置的512KB RAM，可以使得芯片支持云连接。

优势：WiFi6+蓝牙双模，UART，蓝牙5.1，智能家居

尺寸：24.0*16.0*2.3（mm）

模块介绍

WG236拥有丰富的外设，如PWM、I2C、UART、SPI。可以直接通过UART 下载和烧录程序。多达六路的32 位高速PWM 输出使用芯片非常适合高品质的LED 控制。每2 个PWM 可配置为相位可控的差分模式，以支持电机和灯带驱动。

WG236 支持低功耗睡眠模式，MCU 可以进入睡眠状态，达到微安级的睡眠电流。WG236 支持的深度睡眠模式，可以在几个微安的电流下，运行32位时钟，并可以被此时钟唤醒或者被任何GPIO 唤醒。

WG236是一款外形小巧，支持协议802.11 b/ g/ n/ ax 的单流板载低功耗应用处理器的WIFI模块。它是一个低成本串行WIFI模块，支持UART-WIFI－以太网数据传输。

模块应用

物联网/ IOT (internet of things)

网络消费设备/ Network Consumer Device

计量/ Metering

楼宇自动化/ Building Automation

家庭自动化/ Home Automation

智能家居网关/ Smart Home Gateway

智能照明/ Smart Lighting

智能插头和灯/ Smart Plugs and Lights

婴儿监视器/ Baby Monitors

网状网络/ Mesh Network

传感器网络/ Sensor Network

工业控制/ Industry Control

模块参数

硬件特性/Hardware Features
模块/Module	WG236
天线类型/Antenna type	PCB Antenna or IPEX Connector
电压/Voltage	3.3V+/-10%
尺寸/Dimensions(L×W×H)	24.0mm16.0mm2.3mm
其他/Others
环境/environment	Operating Temperature: -40℃~85℃
	Storage Temperature: -40℃~125℃
	Operating Humidity: 10%~90% non-condensing
	Storage Humidity: 5%~90% non-condensing

2.4GHz WIFI 特性/2.4GHz WIFI Features
无线标准/Wireless standards	IEEE 802.11 b/g/n
频率范围/Frequency range	2.412-2.484GHz
传输速率/Data rates	IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps
	IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps
	IEEE 802.11n Standard Mode: 150Mbps @ HT40(MCS7)
	IEEE 802.11ax Standard Mode: 86Mbps @ HT20(MCS7)
2.4G 接收灵敏度/ 2.4G Receive sensitivity	IEEE 802.11b: -85dBm@ 8% PER
	IEEE 802.11g: -76dBm@10% PER
	IEEE 802.11n: -73dBm@10% PER(MCS7)
	IEEE 802.11ax: -73dBm@10% PER(MCS7)
无线安全/Wireless security	Support of WEP, WPA, WPA2, WPA3 (Personal and Enterprise modes)
发射功率±2dBm/ Wireless transmit power with ±2dBm tolerance	IEEE 802.11b: 17dBm IEEE 802.11g: 14dBm
	IEEE 802.11n: 12-14dBm@HT20 MCS7
	IEEE 802.11ax: 12-14dBm@HT20 MCS7
工作模式/ Work mode	Soft AP/ Station

参数/Parameter	条件/Condition	最小/Minimum	典型/Typical	最大/Maximum	单位/Unit
工作频率/Working frequency		2402		2480	MHz
空中速率/Data Rate			1	2	Mbps
发射功率/Wireless transmit power			10		dBm
灵敏度/ Sensitivity					dBm
最大射频信号输入/Maximum RF signal input		-95	-91		dBm

模块特性

符合 IEEE 802.11b/g/n/ax WLAN/ 802.11 b/g/n/ax

BLE5.1

蓝牙和Wi-Fi 共享天线和收发电路/ Bluetooth and Wi-Fi share antennas and transceiver circuits

内部基于优先级的调度逻辑保证蓝牙和Wi-Fi 双连接的稳定并能够有效地共享空中资源/ Internal priority-based scheduling logic ensures the stability of Bluetooth and Wi-Fi dual connections and the efficient sharing of air resources

支持BLE和BT多设备连接/Support BLE and BT multi-device connection

802.11ax (2.4 GHz) 高达86Mbps/ 802.11ax (2.4 GHz)up to 86Mbps

支持STA/ AP/ Support STA and AP

AT Set, 云服务器，应用程序/ AT Set, cloud server, application

网络协议：IPv4, TCP/ UDP/ HTTP/ telnet/ Network protocol: IPv4, TCP/ UDP/ HTTP/ FTP

支持 WEP、WPA、WPA2、WPA3（个人和企业模式）/Support of WEP, WPA, WPA2, WPA3 (Personal and Enterprise modes)

符合ROHS 环保要求/ ROHS

符合FCC,CE,TELEC,SRRC/ FCC,CE,TELEC,SRRC

资料下载

WG236参考设计.pdf

SkyLab_WG236_V1.04_规格书datasheet.pdf

SkyLab_WG236_V1.01_AT指令集.pdf
