天线一体化模组

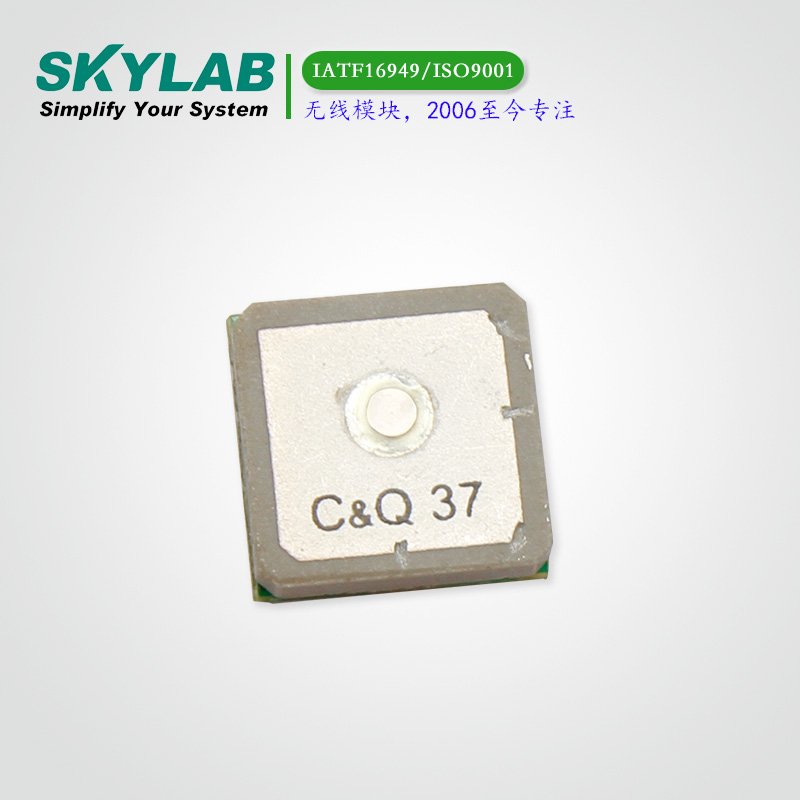

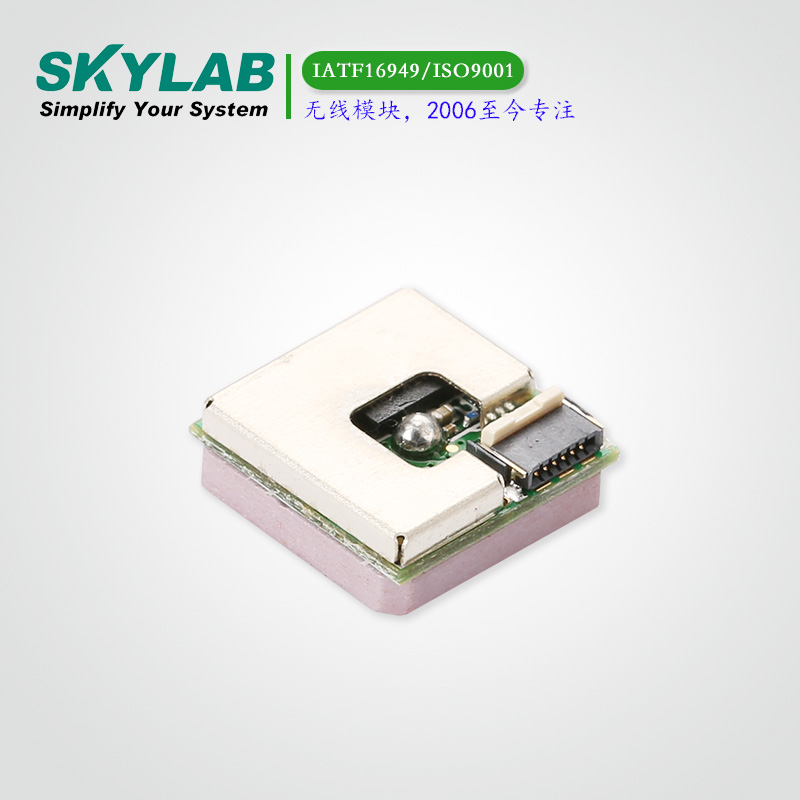

GPS模块与天线一体化SKM56

GPS/BSD/GLONASS，低功耗

优势：GPS/BSD/GLONASS，低功耗

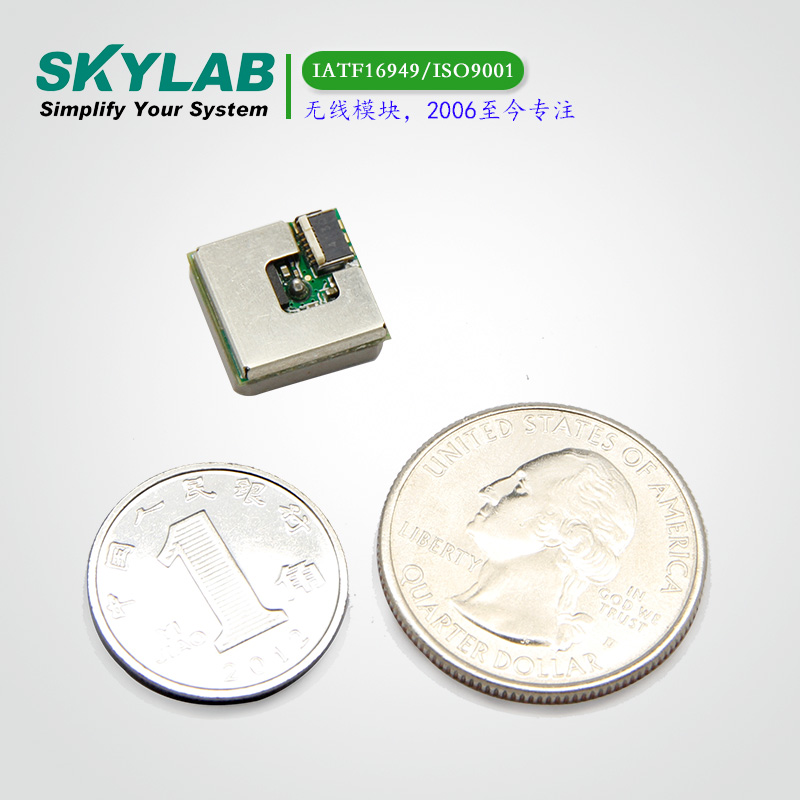

尺寸：12*12*6.5（mm）

模块介绍

SKM56是一款完整的的GPS模块（模块+天线）,具有高灵敏度，低功耗和小尺寸的特点。这款模块通过内置天线接收信号，通过nmea协议或串行接口自定义协议可以完整的将位置、速度和时间信息等串行数据完整的记录。

它是基于高性能的特点联发科MT3333单片机架构,其-165dBm跟踪灵敏度，使其定位覆盖至城市峡谷和茂密的树叶环境中，而在这些环境以前的GNSS模块是不能定位的。小尺寸和低功耗的特点使它能够很容易被集成到便携式设备pnd、手机、相机和汽车导航系统。
Notes:SKM56A/SKM56B为GPS模块+天线一体化，SKM56D为多模（GPS+北斗/GLONASS）+天线一体化！

模块应用

定位系统LBS(LocatioBased Service)

便携式自导航系统PND(Portable NavigatioDevice)

手机（mobile phone）

车载导航系统Vehicle navigatiosystem

车辆监控

行车记录仪

测量测绘

手持设备

模块参数

参数	指标
接收机类型	L1 frequency band, C/A code, 22 Tracking / 66 Acquisition-Channel
灵敏度	Tracking	-165dBm Typical
灵敏度	Acquisition	-148dBm Typical
定位精度	Position	3.0m CEP50 without SA(Typical Open Sky)
	Velocity	0.1m/s without SA
	Timing (PPS)	10ns RMS
首次定位时间	Cold Start	23s(Typical Open Sky)
	Warm Start	2-3s
	Hot Start	1s
	Re-Acquisition	<1s
辅助GPS支持	EPO
功耗值	Tracking	18mA @3.3V Typical 10 mA@ FLP mode
功耗值	Acquisition	21mA @3.3V 21 mA@ FLP mode
最大更新速率	Max 10Hz	Default 1Hz
操作限制	Altitude	Max 18,000m
	Velocity	Max 515m/s
	Acceleration	Less than 4g
